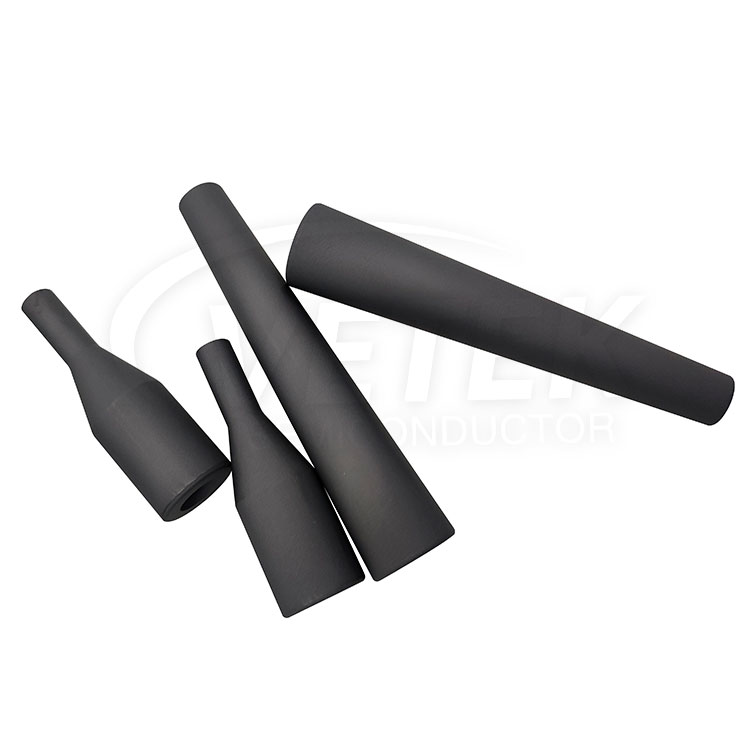

Šoba za prevleko CVD SiC

Vetek Semiconductor je specializiran proizvajalec dodatkov za CVD SiC prevleke za epitaksialne naprave, kot so CVD SiC prevleka na polovični deli in njegovi dodatni CVD sic prevleki za prevleke.

PE1O8 je popolnoma samodejni kartuš za kartuše, zasnovan za upravljanjeSic rezinedo 200 mm. Obliko lahko preklopite med 150 in 200 mm, kar zmanjša izpad orodja. Zmanjšanje ogrevalnih stopenj poveča produktivnost, medtem ko avtomatizacija zmanjšuje delovno silo in izboljša kakovost in ponovljivost. Da bi zagotovili učinkovit in stroškovno konkurenčen postopek epitaksije, se poročajo o treh glavnih dejavnikih:

●  hiter postopek;

●  visoka enakomernost debeline in dopinga;

● Minimizacija tvorbe napak med postopkom epitaksije.

V PE1O8 majhna grafitna masa in samodejni sistem za nalaganje/razkladanje omogočata, da se standardna serija izvede v manj kot 75 minutah (standardna formulacija diode Schottky 10 μm uporablja hitrost rasti 30 μm/h). Avtomatski sistem omogoča nakladanje/razkladanje pri visokih temperaturah. Zaradi tega sta čas ogrevanja in hlajenja kratka, medtem ko je stopnja pečenja onemogočena. Ta idealen pogoj omogoča rast pravih nedopiranih materialov.

V procesu epitaksije s silicijevim karbidom imajo šobe za prevleko CVD SiC ključno vlogo pri rasti in kakovosti epitaksialnih plasti. Tukaj je razširjena razlaga vloge šob vepitaksija iz silicijevega karbida:

● Dobava in nadzor plina: Šobe se uporabljajo za dostavo plinske mešanice, ki je potrebna med epitaksijo, vključno s plinom iz silicijevega vira in plinom ogljika. Skozi šob, pretoka plina in razmer lahko natančno nadziramo, da se zagotovi enakomerna rast epitaksialne plasti in želeno kemično sestavo.

● Nadzor temperature: Šobe pomagajo tudi pri nadzoru temperature znotraj reaktorja epitaksija. V epitaksi silicijevega karbida je temperatura ključni dejavnik, ki vpliva na hitrost rasti in kakovost kristalov. Z zagotavljanjem toplote ali hlajenja plina skozi šobe lahko temperaturo rasti epitaksialne plasti prilagodimo za optimalne pogoje rasti.

● Porazdelitev pretoka plina: Zasnova šob vpliva na enakomerno porazdelitev plina znotraj reaktorja. Enotna porazdelitev pretoka plina zagotavlja enakomernost epitaksialne plasti in dosledno debelino, pri čemer se izogne ​​vprašanjem, povezanim z neenakomernostjo kakovosti materiala.

● Preprečevanje kontaminacije z nečistočami: Pravilna zasnova in uporaba šob lahko pomagata preprečiti kontaminacijo nečistoče med postopkom epitaksije. Primerna zasnova šobe zmanjšuje verjetnost, da bodo zunanje nečistoče vstopile v reaktor, kar zagotavlja čistost in kakovost epitaksialne plasti.

CVD sic prevleka kristalna struktura:

Osnovne fizikalne lastnosti CVD SiC prevleke:
