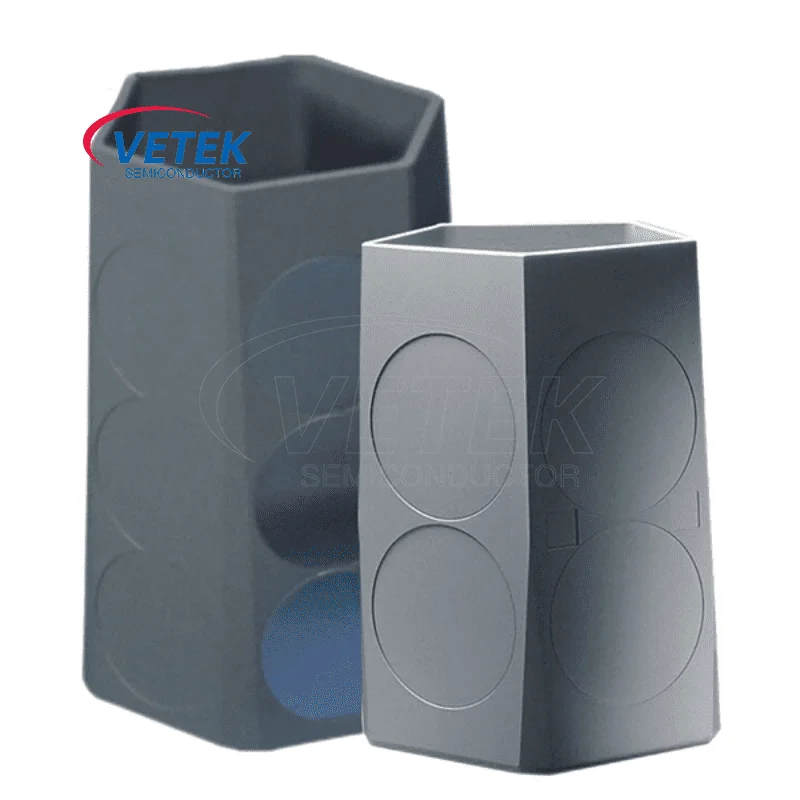

CVD sic prevlečen s sodčkom

Vetek polprevodniški CVD, prevlečen s sodom, je prilagojen za epitaksialne procese v proizvodnji polprevodnikov in je idealna izbira za izboljšanje kakovosti in donosa izdelka. Ta baza za občudovanje grafitov SiC prevzame trdno grafitno strukturo in je natančno prevlečena s plastjo SIC s postopkom CVD, zaradi česar ima odlično toplotno prevodnost, korozijsko odpornost in visoko temperaturno odpornost ter se lahko učinkovito spopade z ostrim okoljem med epitaksialno rastjo.

Material in struktura izdelka

CVD SIC obstreznik sodi je podporna komponenta v obliki barge, ki jo tvori silicijev karbid (sic) na površini grafitne matrice, ki se uporablja predvsem za prevoz substratov (kot so SI, SIC, GAN rezine) v opremi CVD/MOCVD in zagotavlja enotno terrmalno polje pri visokih temperaturah.

Struktura sode se pogosto uporablja za hkratno obdelavo več rezin za izboljšanje učinkovitosti rasti epitaksialnih slojev z optimizacijo porazdelitve pretoka zraka in enakomernosti toplotnega polja. Zasnova mora upoštevati nadzor poti pretoka plina in temperaturnega gradienta.

Temeljne funkcije in tehnični parametri

Termična stabilnost: Potrebno je ohraniti strukturno stabilnost v visokotemperaturnem okolju 1200 ° C, da se izognete deformaciji ali razpokanju toplotnega stresa.

Kemična vztrajnost: SiC prevleka se mora upreti eroziji korozivnih plinov (na primer H₂, HCl) in kovinskih organskih ostankov.

Toplotna enakomernost: odstopanje temperature je treba nadzorovati znotraj ± 1%, da se zagotovi debelina epitaksialne plasti in enakomernost dopinga.

Tehnične zahteve prevleke

Gostota: Popolnoma pokrijte grafitno matrico, da preprečite prodor plina, kar vodi do matrične korozije.

Moč vezi: Potrebna je, da se prehodite visokotemperaturni cikel, da se izognete luščenju prevleke.

Materiali in proizvodni procesi

Izbira materiala za prevleko

3C-SIC (β-SIC): Ker je njegov koeficient toplotne ekspanzije blizu grafita (4,5 × 10⁻⁶/℃), je postal glavni material za prevleko z visoko toplotno prevodnostjo in odpornostjo na toplotni udar.

Alternativa: TAC prevleka lahko zmanjša kontaminacijo usedlin, vendar je postopek zapleten in drag.

Način priprave prevleke

Kemična odlaganje hlapov (CVD): glavna tehnika, ki s plinsko reakcijo odloži sic na grafitne površine. Premaz je gosta in se močno veže, vendar traja dolgo in zahteva zdravljenje strupenih plinov (kot je SIH₄).

Metoda vdelave: Postopek je preprost, vendar je enakomernost prevleke slaba, za izboljšanje gostote pa je potrebno poznejše zdravljenje.

Status trga in napredek lokalizacije

Mednarodni monopol

Nizozemski XyCard, Nemčija SGL, Japonski Toyo Carbon in druga podjetja zasedajo več kot 90% svetovnega deleža, kar vodi na trgu vrhunskega cenovnega razreda.

Domači tehnološki preboj

SemixLab je bil v skladu z mednarodnimi standardi v tehnologiji prevleke in je razvil nove tehnologije, s katerimi je mogoče učinkovito preprečiti, da bi prevleka odpadla.

Na grafitnem materialu imamo globoko sodelovanje s SGL, Toyo in tako naprej.

Tipičen primer prijave

GAN epitaksialna rast

Prenesite safirsko substrat v opremi MOCVD za odlaganje LED in RF naprav (na primer Hemts), da vzdržijo NH₃ in TMGA atmosfere 12.

Sic napajalna naprava

Podporni prevodni sic substrat, epitaksialna rastna plast sic za izdelavo visokonapetostnih naprav, kot sta MOSFETS in SBD, zahteva osnovno življenjsko dobo več kot 500 ciklov 17.

SEM podatki CVD sic prevleke s kristalno strukturo:

Osnovne fizikalne lastnosti CVD sic prevleke:

To polprevodnik Trgovine za obstreljevanje sodčkov s CVD SiC:
