Kaj je SiC keramični čoln? Specifikacije, materiali in aplikacije

V polprevodniških visokotemperaturnih procesih so ravnanje, podpora in toplotna obdelava rezin odvisni od posebne podporne komponente – čolna za rezine. Ko se procesne temperature dvignejo in se povečajo zahteve glede čistoče in delcev, tradicionalni čolni iz kremenčevih rezin postopoma razkrivajo težave, kot so kratka življenjska doba, visoke stopnje deformacij in slaba odpornost proti koroziji.Keramični čolni iz silicijevega karbida (SiC).pojavila v tem kontekstu in postala ključni nosilec v vrhunski opremi za toplotno obdelavo.

Silicijev karbid (SiC) je inženirski keramični material, ki združuje visoko trdoto, visoko toplotno prevodnost in odlično kemično stabilnost.SiC keramika, ki nastanejo z visokotemperaturnim sintranjem, ne izkazujejo le vrhunske odpornosti na toplotne udarce, ampak tudi ohranjajo stabilno strukturo in velikost v oksidativnih in korozivnih okoljih. Posledično lahko, ko je izdelan v obliki reznatega čolna, zanesljivo podpira visokotemperaturne procese, kot so difuzija, žarjenje in oksidacija, zaradi česar je posebej primeren za termične procese, ki delujejo pri temperaturah nad 1100 °C.

1. Kaj je SiC keramični čoln?

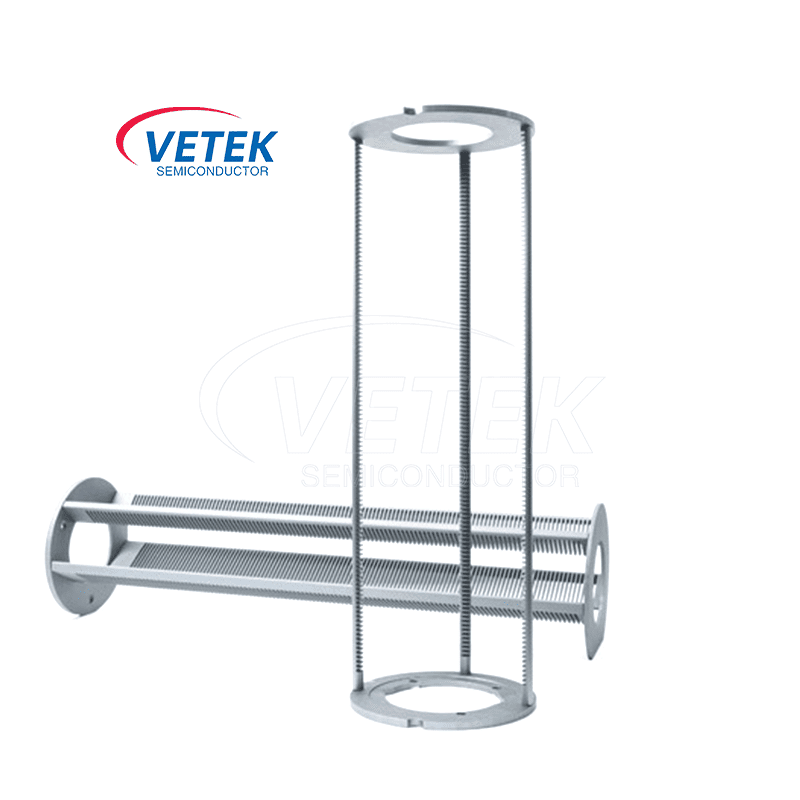

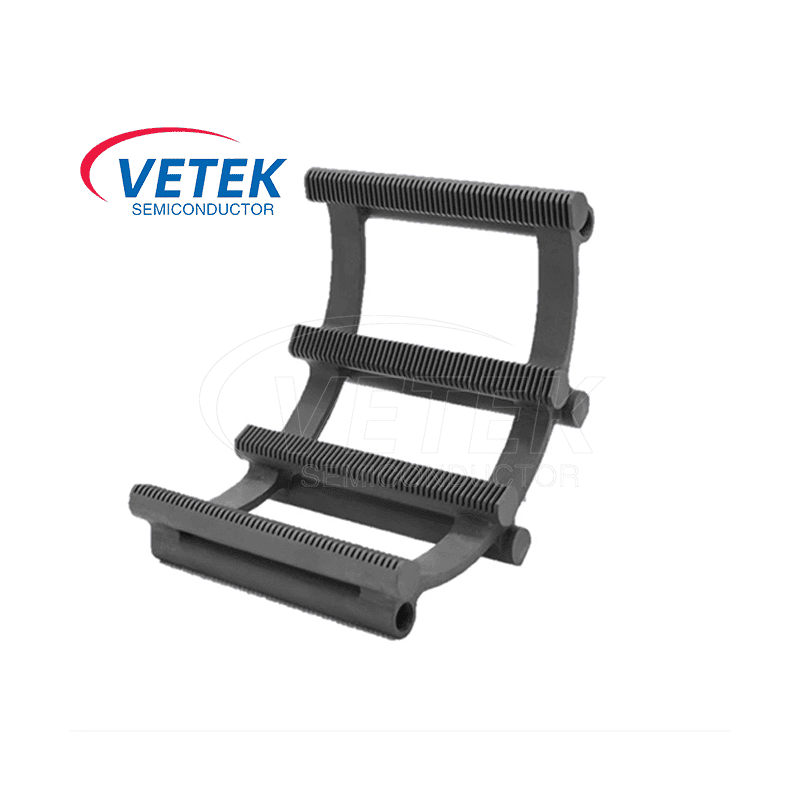

Struktura ladjic za rezine je običajno zasnovana z večplastno konfiguracijo vzporedne mreže, ki lahko hkrati drži na desetine ali celo stotine rezin. Prednosti SiC keramike pri nadzoru koeficientov toplotnega raztezanja so manj nagnjene k toplotnim deformacijam ali mikrorazpokam med procesi naraščanja in zmanjševanja visoke temperature. Poleg tega je vsebnost kovinskih nečistoč mogoče strogo nadzorovati, kar znatno zmanjša tveganje kontaminacije pri visokih temperaturah. Zaradi tega so zelo primerni za procese, ki so izjemno občutljivi na čistočo, kot je proizvodnja napajalnih naprav, SiC MOSFET-jev, MEMS in drugih izdelkov.

2. Quartz vs SiC vs Graphite Wafer Boats: primerjava materialov

V primerjavi s tradicionalnimi čolni iz kremenčevih rezin imajo čolni na rezine iz silicijevega karbida običajno 3- do 5-krat daljšo življenjsko dobo pri visokih temperaturah in pogostih temperaturnih ciklih. Njihova večja togost in odpornost proti deformacijam omogočata stabilnejšo poravnavo rezin, kar pomaga izboljšati izkoristek. Še pomembneje je, da materiali SiC ohranjajo minimalne spremembe dimenzij med pogostimi cikli segrevanja in hlajenja, kar zmanjšuje lomljenje robov rezin ali odpadanje delcev, ki jih povzroča deformacija rezin.

3. Vrste materialov za čolne iz silicijevega karbida

Vsi čolni na rezine SiC niso izdelani iz istega razreda keramike. Različne proizvodne poti proizvajajo različne mikrostrukture in značilnosti delovanja.

3.1 Rekristaliziran silicijev karbid (RSiC)

Rekristaliziran SiC se uporablja v inženirskih visokotemperaturnih keramičnih komponentah. Odvisno od stopnje lahko kaže znatno odprto poroznost, kar je treba upoštevati pri ocenjevanju kontaminacije, čiščenja in združljivosti postopka.

3.2 Sintrani silicijev karbid (SSiC)

SiC, sintran brez tlaka, lahko zagotovi gosto keramično strukturo z visoko trdoto, mehansko trdnostjo in dobro toplotno zmogljivostjo. Dejanske lastnosti so odvisne od formulacije, postopka sintranja in razreda materiala.

3.3 Reakcijsko vezan silicijev karbid (RBSiC / SiSiC)

Reakcijsko vezan SiC na splošno vsebuje preostalo silicijevo fazo. To lahko vpliva na najvišjo delovno temperaturo in kemično združljivost, zato se ne sme domnevati, da so njegove delovne meje enake tistim za RSiC ali SSiC.

3.4 Grafitni nosilci rezin, prevlečeni s SiC

Grafitni nosilec za rezine, prevlečen s SiC, je drugačna konstrukcija od monolitnega keramičnega čolna za rezine SiC.

Uporablja grafitno podlago, zaščiteno z nanešenim SiC premazom. Takšne zasnove lahko nudijo prednosti v posebnih okoljih toplotne obdelave, vendar je treba oceniti celovitost premaza, izpostavljene robove in morebitno kontaminacijo.

4. Obeti v prihodnost

V industrijskih aplikacijah čolni iz keramičnih rezin iz silicijevega karbida postopoma postajajo prednostna izbira za proizvajalce vrhunske opreme v procesih termične obdelave, od tradicionalnih silicijevih naprav do polprevodniških materialov tretje generacije. Niso primerni samo za različno opremo za termično obdelavo, kot so navpične cevne peči in vodoravne oksidacijske peči, ampak njihova stabilna učinkovitost v visokotemperaturnih, zelo korozivnih okoljih zagotavlja tudi močnejša jamstva za doslednost procesa in zmogljivost opreme.

Postopna popularizacija keramičnih rezin iz silicijevega karbida označuje pospešek naprednih keramičnih materialov, ki prodirajo v osnovne podporne komponente polprevodniške opreme. V primerjavi s tradicionalnimi kremenčevimi materiali njihove prednosti pri visokotemperaturni stabilnosti, strukturni togosti in odpornosti na toplotno utrujenost zagotavljajo zanesljivo materialno podlago za nadaljnji razvoj višjih temperatur in strožjih procesnih oken. Trenutno se 6- in 8-palčni čolni iz keramičnih rezin iz silicijevega karbida pogosto uporabljajo v procesih toplotne obdelave masovne proizvodnje napajalnih naprav v industriji polprevodnikov.

12-palčna specifikacija se postopoma uvaja v vrhunske procese in napredne proizvodne linije ter postaja pomembna usmeritev za naslednjo fazo sodelovanja pri opremi in materialih. Hkrati imajo 2-4-palčni rezinski čolni še naprej vlogo v raziskovalnih platformah in specifičnih procesnih scenarijih, kot sta obdelava podlage LED in preverjanje postopka. Čolni s keramičnimi rezinami iz silicijevega karbida bodo pokazali večjo prednost pri stabilnosti, nadzoru velikosti in zmogljivosti rezin, kar bo spodbudilo nenehen razvoj sorodne tehnologije keramičnih materialov.

pogosta vprašanja

1. Kakšna je glavna funkcija ladjice za napolitanke?

Čoln za rezine drži polprevodniške rezine v natančno razporejenih položajih med obdelavo v peči. Njegove glavne funkcije so mehanska podpora, poravnava rezin in združljivost s toplotnim in kemičnim procesnim okoljem.

2. Kakšna je razlika med ladjo za rezine SiC in ladjo za rezine iz kremena?

SiC keramični čolni za rezine na splošno zagotavljajo večjo toplotno prevodnost in večjo mehansko zmogljivost pri visokih temperaturah za ustrezne razrede. Čolni iz kremenčevih rezin imajo veliko manjšo toplotno razteznost in se pogosto uporabljajo v uveljavljenih postopkih čistih polprevodniških peči. Prednostni material je odvisen od delovnih pogojev.

3. Kakšno temperaturo lahko prenese čoln iz SiC keramičnih rezin?

Ni enotne temperaturne omejitve za vse čolne iz SiC keramičnih rezin. Najvišja delovna temperatura je odvisna od stopnje SiC, atmosfere v peči, mehanske obremenitve, trajanja izpostavljenosti in termičnega cikla. Končna komponenta mora biti kvalificirana za predvidene procesne pogoje.

4. Ali so rezine SiC primerne za difuzijo in oksidacijo?

Da, ustrezno izbrane in kvalificirane SiC keramične rezine se lahko uporabljajo v aplikacijah za difuzijo in oksidacijo. Preveriti je treba kemijo materiala, čistočo površine, mehansko zasnovo in združljivost s procesnimi plini.

5. Ali je mogoče čolne iz SiC keramičnih rezin prilagoditi?

Čolne za rezine je mogoče izdelati za različne konfiguracije peči, dimenzije rezin, število rež, naklone in geometrije podpore, odvisno od izvedljivosti izdelave in validacije načrta.

6. Kakšna je razlika med trdnimi SiC in grafitnimi rezinami, prevlečenimi s SiC?

Čolni iz trdne SiC keramične rezine uporabljajo keramično telo, medtem ko grafitni nosilci, prevlečeni s SiC, uporabljajo grafitno podlago z zaščitno plastjo SiC. Njihov toplotni odziv, mehanizmi odpovedi, tveganja kontaminacije in omejitve uporabe so različni.

7. Kaj povzroča nastajanje delcev v rezinatih čolnih?

Možni vzroki vključujejo mehansko obrabo, neustrezno geometrijo stika z rezinami, kopičenje odloženega filma, toplotne poškodbe, površinske napake in kontaminacijo med rokovanjem ali čiščenjem. Analiza temeljnega vzroka mora upoštevati nosilni material in dejanski postopek v peči.
