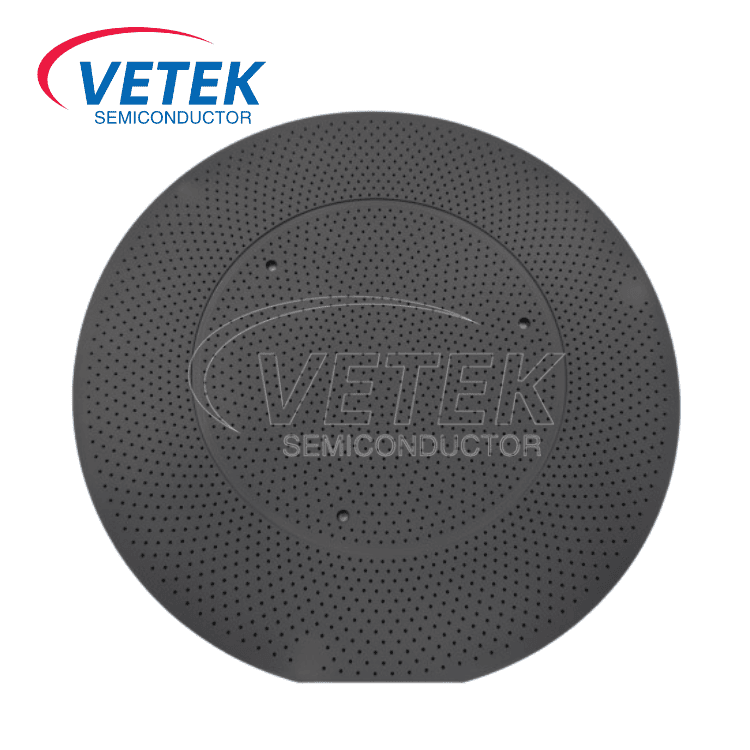

CVD sic prevlečen rezin

V proizvodnji polprevodnikov je epitaksija kritičen korak pri proizvodnji čipov, asiceptor rezin pa kot ključni sestavni del epitaksialne opreme neposredno vpliva na enotnost, hitrost napake in učinkovitost rasti epitaksialnih plasti. Za reševanje vse večjega povpraševanja v industriji po materialih z visoko stabilnostjo, Veeksemicon uvaja CVD SIC prevlečenega rezinca, ki vsebuje izjemno visoko čistost (≤100ppB, certificiran ICP-E10) in združljivost v polni velikosti (6 ”, 8”, 12 ”), ki ga je postavil kot vodilno rešitev.

Ⅰ. Temeljne prednosti

1. Čistost v industriji

Prevleka silicijevega karbida (SIC), odložena s kemičnim odlaganjem hlapov (CVD), dosega raven nečistoč ≤100ppb (standard E10), kot jo preveri ICP-MS (induktivno povezana masna spektrometrija plazme). Ta zelo visoka čistost zmanjšuje tveganja za kontaminacijo med epitaksialno rastjo, kar zagotavlja vrhunsko kakovost kristala za kritične aplikacije, kot sta Gallium nitrid (GAN) in Silicijevi karbid (SIC) širokopasovna proizvodnja polprevodnikov.

2. Izjemna visokotemperaturna odpornost in kemična trajnost

KVB SIC prevleka zagotavlja izjemno fizično in kemično stabilnost:

Visokotemperaturna vzdržljivost: stabilno delovanje do 1600 ° C brez delaminacije ali deformacije;

Korozijska odpornost: zdrži agresivne epitaksialne procesne pline (npr. HCl, H₂), podaljša življenjsko dobo;

Nizka toplotna napetost: ujema s koeficientom toplotne ekspanzije sic rezin, kar zmanjšuje tveganja za Warpage.

3. Združljivost v polni velikosti za proizvodne linije v glavni velikosti

Na voljo v 6-palčnih, 8-palčnih in 12-palčnih konfiguracijah, občutek podpira različne aplikacije, vključno s polprevodniki tretje generacije, napajalnimi napravami in RF čipi. Njegova natančno opremljena površina zagotavlja brezhibno integracijo z AMTA in drugimi glavnimi epitaksialnimi reaktorji, kar omogoča hitre nadgradnje proizvodne linije.

4. lokaliziran preboj proizvodnje

Z uporabo lastniških tehnologij za KVB in naknadno obdelavo smo prekršili čezmorski monopol na visoko-čistost sic obloženih oblek, ki so domačim in globalnim kupcem ponujali stroškovno učinkovito, hitro dostavo in lokalno podprto alternativo.

Ⅱ. Tehnična odličnost

● Precision CVD postopek: Optimizirani parametri nanašanja (temperatura, pretok plina) zagotavljajo goste, brez pore z enakomerno debelino (odstopanje ≤ 3%), kar odpravi kontaminacijo z delci;

● Čista proizvodnja: Celoten proizvodni postopek, od priprave substrata do prevleke, se izvaja v čistih razredih razreda 100, pri čemer izpolnjuje standarde čistoče polprevodniškega razreda;

● Prilagoditev: Prilagojena debelina prevleke, hrapavost površine (RA ≤0,5 μm) in predhodno prevlečena obdelava staranja za pospešitev zagona opreme.

Ⅲ. Prijave in ugodnosti strank

● Polprevodniška epitaksija tretje generacije: Idealno za MOCVD/MBE rast SIC in GAN, povečanje napetosti naprave in učinkovitosti preklopa;

● Epitaksija na osnovi silicija: Izboljšuje enotnost plasti za visokonapetostne IGBT, senzorje in druge silicijeve naprave;

● Vrednost dostavljena:

Zmanjšuje epitaksialne napake, kar povečuje donos čipov;

Znižuje frekvenco vzdrževanja in skupne stroške lastništva;

Pospeševa neodvisnost dobavne verige za polprevodniško opremo in materiale.

Kot pionir pri visoki čistosti CVD, prevlečenih s siC, obstreženimi rezinami na Kitajskem, smo zavezani, da bomo s pomočjo vrhunske tehnologije napredovali v proizvodnji polprevodnikov. Naše rešitve zagotavljajo zanesljive zmogljivosti tako za nove proizvodne linije kot za zapuščeno opremo za opremo, ki opolnomoči epitaksialne procese z neprimerljivo kakovostjo in učinkovitostjo.

Osnovne fizikalne lastnosti CVD sic prevleke
