Znotraj proizvodnje trdnih CVD SiC fokusnih obročev: od grafita do visokonatančnih delov

V visokem svetu proizvodnje polprevodnikov, kjer soobstajajo natančnost in ekstremna okolja, so fokusni obroči iz silicijevega karbida (SiC) nepogrešljivi. Te komponente, znane po svoji izjemni toplotni odpornosti, kemični stabilnosti in mehanski trdnosti, so ključne za napredne postopke plazemskega jedkanja.

Skrivnost njihove visoke zmogljivosti je v tehnologiji Solid CVD (Chemical Vapor Deposition). Danes vas popeljemo v zakulisje, da raziščete strogo proizvodno pot – od surovega grafitnega substrata do visoko natančnega »nevidnega junaka« tovarne.

I. Šest osnovnih stopenj proizvodnje

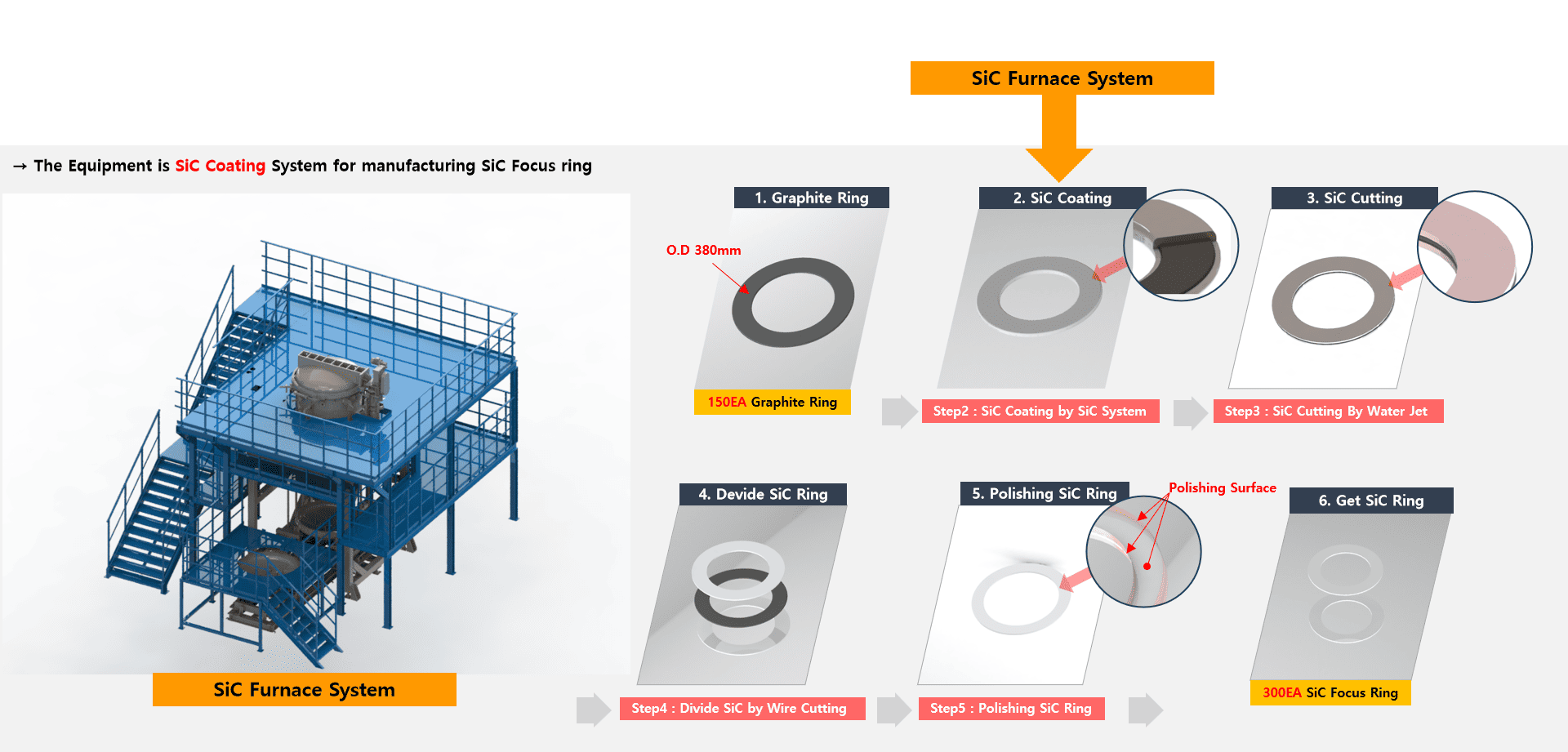

Proizvodnja fokusnih obročev Solid CVD SiC je visoko sinhroniziran proces v šestih korakih:

• Predobdelava grafitne podlage
• Nanašanje prevleke SiC (osrednji postopek)
• Rezanje in oblikovanje z vodnim curkom
• Ločevanje z rezanjem žice
• Natančno poliranje
• Končni pregled kakovosti in sprejem

Z dodelanim sistemom upravljanja procesov lahko vsaka serija 150 grafitnih substratov proizvede približno 300 končnih fokusnih obročev iz SiC, kar dokazuje visoko učinkovitost pretvorbe.

II. Tehnični poglobljeni potop: od surovine do končnega dela

1. Priprava materiala: izbor grafita visoke čistosti

Potovanje se začne z izbiro vrhunskih grafitnih prstanov. Čistost, gostota, poroznost in dimenzijska natančnost grafita neposredno vplivajo na oprijem in enakomernost kasnejše prevleke SiC. Pred obdelavo je vsak substrat podvržen testiranju čistosti in preverjanju dimenzij, da se zagotovi, da nič nečistoč ne moti nanašanja.

2. Nanos prevleke: Srce trdnih CVD

Proces CVD je najbolj kritična faza, ki se izvaja v specializiranih sistemih peči na SiC. Razdeljen je na dve zahtevni stopnji:

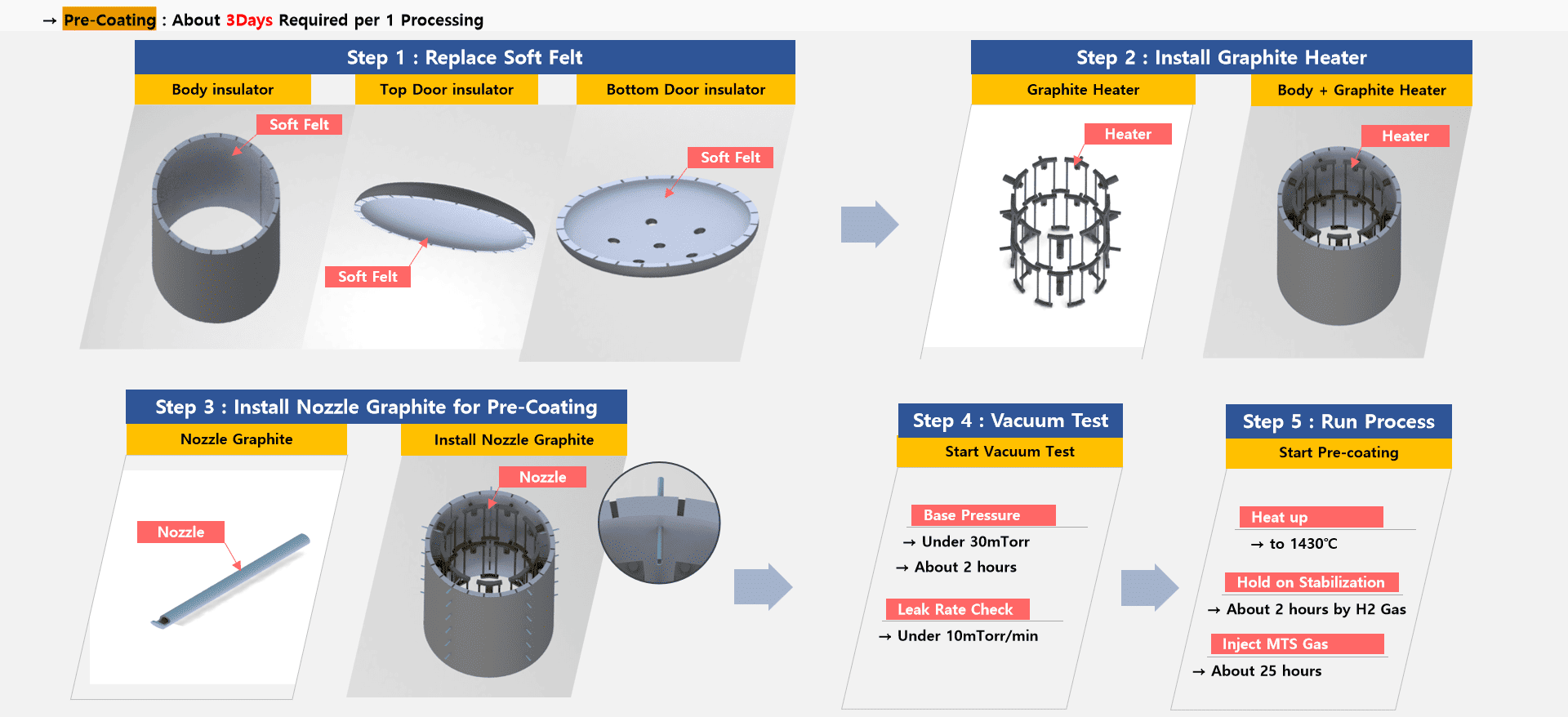

(1) Postopek prednanosa (~3 dni/serijo):

• Nastavitev: zamenjajte mehko izolacijo iz klobučevine (zgornja, spodnja in stranske stene), da zagotovite toplotno konsistenco; namestite grafitne grelnike in specializirane šobe za prednanos.
• Preskušanje vakuuma in puščanja: komora mora doseči osnovni tlak pod 30 mTorr s hitrostjo puščanja pod 10 mTorr/min, da se preprečijo mikropuščanja.
• Začetno nanašanje: Peč se segreje na 1430°C. Po 2 urah stabilizacije atmosfere H₂ se plin MTS vbrizgava 25 ur, da se oblikuje prehodna plast, ki zagotavlja vrhunsko oprijem glavnega premaza.

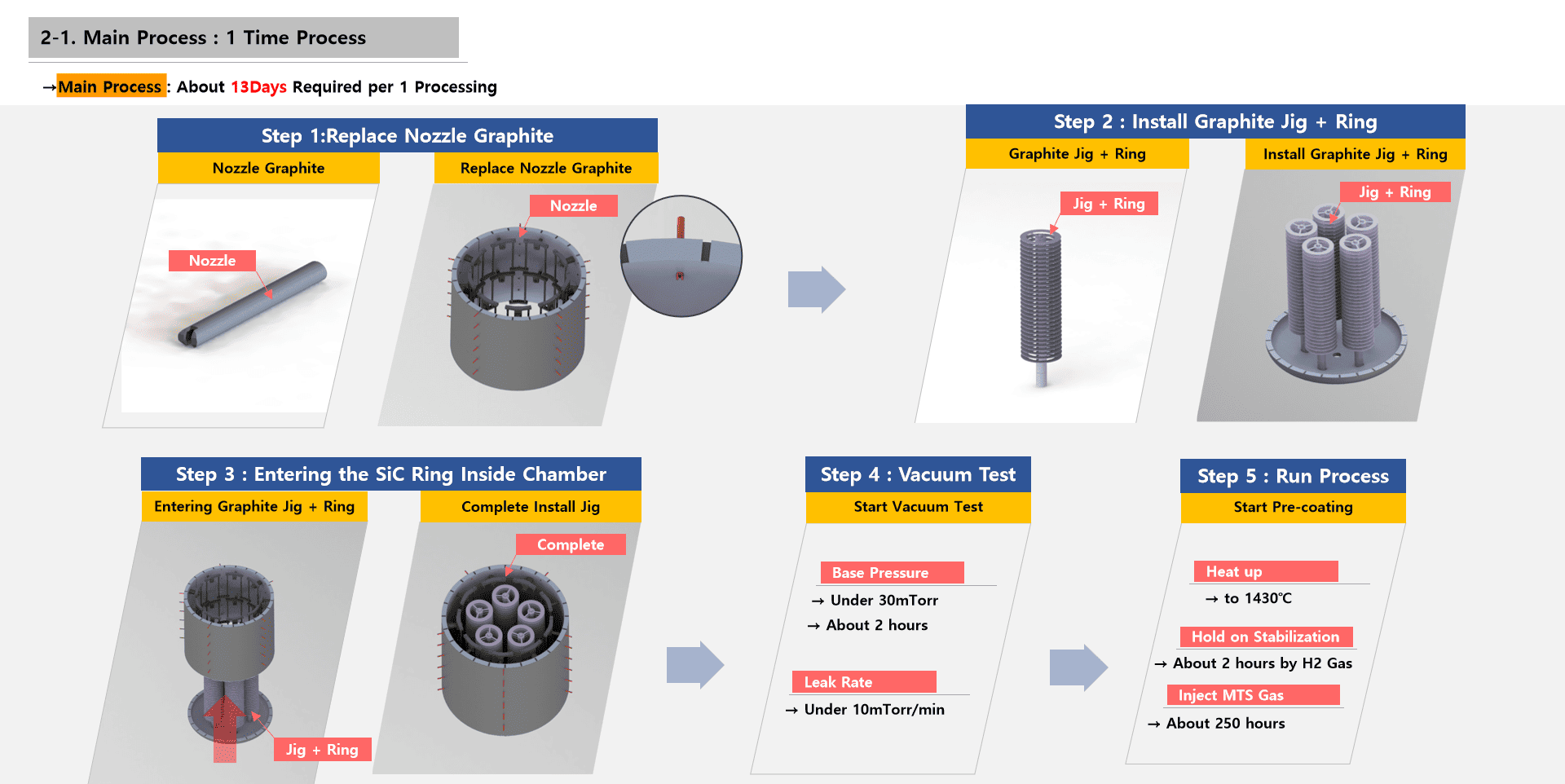

(2) Glavni postopek premazovanja (~13 dni/serijo):

• Konfiguracija: Ponovno nastavite šobe in namestite grafitne šablone s ciljnimi obroči.
• Sekundarni vakuumski pregled: Izveden je strog sekundarni vakuumski test, ki zagotavlja, da okolje za nanašanje ostane popolnoma čisto in stabilno.
• Trajna rast: Pri vzdrževanju 1430 °C se plin MTS vbrizgava približno 250 ur. Pod temi visokotemperaturnimi pogoji se MTS razgradi na atome Si in C, ki se počasi in enakomerno nalagajo na površino grafita. To ustvari gosto, neporozno prevleko iz SiC-zaščitnega znaka kakovosti Solid CVD.

3. Oblikovanje in natančno ločevanje

• Rezanje z vodnim curkom: Visokotlačni vodni curki izvedejo začetno oblikovanje in odstranijo odvečni material, da določijo grob profil obroča.
• Rezanje žice: Natančno rezanje žice loči razsuti material v posamezne obroče z mikronsko natančnostjo, kar zagotavlja, da ustrezajo strogim tolerancam vgradnje.

4. Površinska obdelava: natančno poliranje

Po rezanju je površina SiC podvržena poliranju, da se odpravijo mikroskopske napake in strojne teksture. To zmanjša površinsko hrapavost, kar je bistvenega pomena za zmanjšanje motenj delcev med plazemskim procesom in zagotavljanje doslednih izkoristkov rezin.

5. Končni pregled: Validacija na podlagi standardov

Vsaka komponenta mora prestati stroge preglede:

• Dimenzijska natančnost (npr. toleranca zunanjega premera ±0,01 mm)
• Debelina in enakomernost premaza
• Površinska hrapavost
• Kemijska čistost in skeniranje napak

III. Ekosistem: integracija opreme in plinski sistemi

1. Ključna konfiguracija opreme

Proizvodna linija svetovnega razreda temelji na sofisticirani infrastrukturi:

• SiC sistemi peči (10 enot): Masivne enote (7,9 m x 6,6 m x 9,7 m), ki omogočajo sinhronizirano delovanje več postaj.
• Dostava plina: 10 kompletov rezervoarjev MTS in dostavnih ploščadi zagotavlja stabilnost pretoka visoke čistosti.
• Podporni sistemi: Vključno z 10 čistilniki za okoljsko varnost, hladilnimi sistemi PCW in 21 enotami HSC (High-Speed ​​Machining).

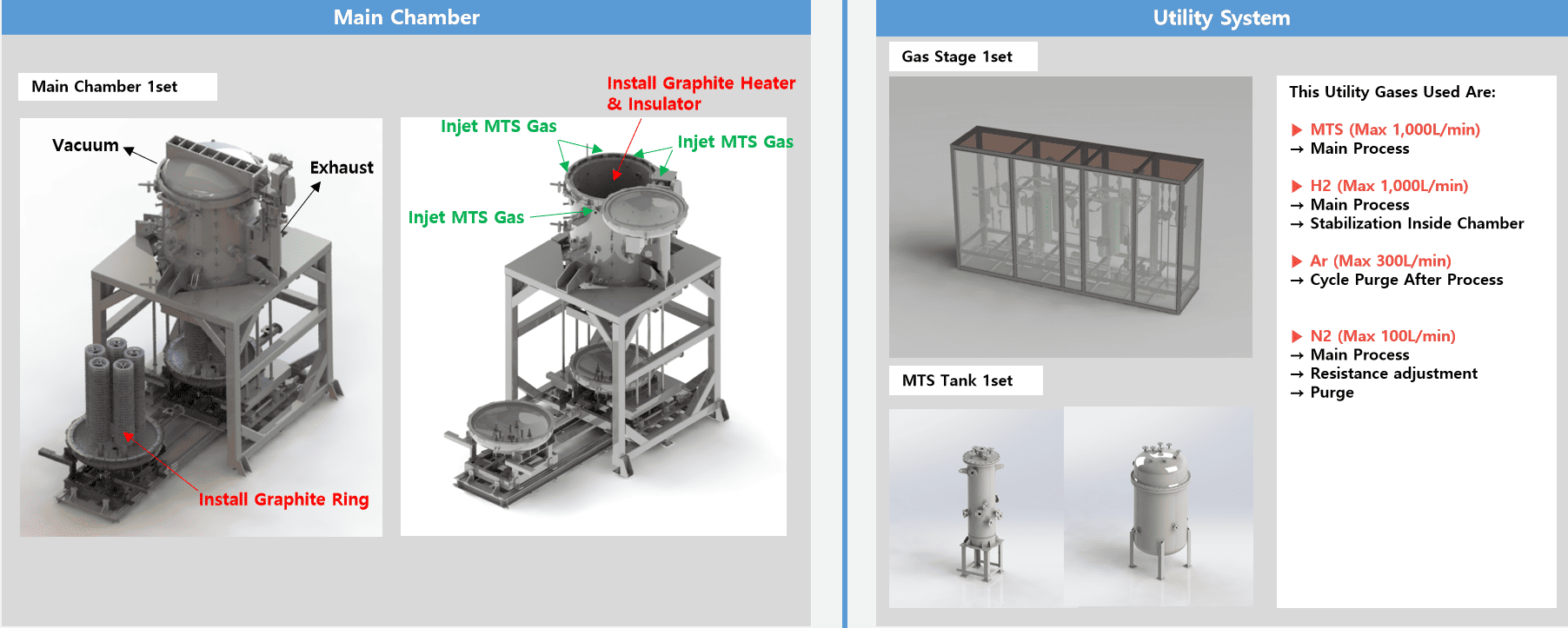

2. Funkcije osnovnega plinskega sistema

• MTS (Max 1000 L/min): primarni vir usedanja, ki zagotavlja atome Si in C.
• Vodik (H₂, največ 1000 L/min): stabilizira atmosfero v peči in pomaga pri reakciji
• Argon (Ar, največ 300 L/min): Uporablja se za čiščenje in prezračevanje po postopku.
• Dušik (N₂, največ 100 L/min): uporablja se za prilagajanje upora in čiščenje sistema.

Zaključek

Fokusni obroč Solid CVD SiC se morda zdi "potrošni material", vendar je pravzaprav mojstrovina znanosti o materialih, vakuumske tehnologije in nadzora plina. Od grafitnega izvora do končne komponente je vsak korak dokaz strogih standardov, potrebnih za podporo naprednih polprevodniških vozlišč.

Ker se procesna vozlišča še naprej krčijo, bo povpraševanje po visoko zmogljivih SiC komponentah le še naraščalo. Zrel, sistematičen proizvodni pristop je tisto, kar zagotavlja stabilnost v komori za jedkanje in zanesljivost za naslednjo generacijo čipov.
