Vetek polprevodniški fizični odlaganje hlapov (PVD) je napredna procesna tehnologija, ki se pogosto uporablja pri površinskem obdelavi in ​​pripravi tankega filma. PVD tehnologija uporablja fizikalne metode za neposredno pretvorbo materialov iz trdnega ali tekočega v plin in tvori tanek film na površini ciljne podlage. Ta tehnologija ima prednosti visoke natančnosti, visoke enakomernosti in močne adhezije in se pogosto uporablja v polprevodnikih, optičnih napravah, orodnih premazih in okrasnih prevlekah. Dobrodošli, da se pogovorite z nami!

Vetek Semiconductor je kitajski proizvajalec, ki dobavlja napredne polprevodniške materiale v postopku fizičnega naparjevanja, kot jeSiC prevlečen lonček, stekleni ogljikov lonček,Grafitni grelci s prevleko SiC, Elektronski snop izhlapevanje lončkov.


Osnovni principi postopka PVD


Postopki fizikalnega naparjevanja običajno vključujejo različne specifične metode, kot so izhlapevanje, razprševanje in ionsko nanašanje. Ne glede na uporabljeno metodo je osnovno načelo fizičnega naparjevanja izhlapevanje materiala iz vira z visokotemperaturnim segrevanjem ali ionskim obstreljevanjem. Uparjeni material se giblje v obliki atomov ali molekul v vakuumu ali nizkotlačnem okolju in kondenzira v tanek film na površini substrata. Ta proces se v glavnem izvaja s fizikalnimi sredstvi, s čimer se izognemo vplivu kemičnih reakcij na čistost materiala.


Prednosti tehnologije fizičnega nalaganja hlapov


Visoka čistost in visoka gostota: Filmi, deponirani s PVD, imajo običajno visoko čistost in gostoto, kar lahko znatno izboljša delovanje prevleke, kot so odpornost proti obrabi, korozijska odpornost in trdota.

Močna oprijemljivost filma: Postopek PVD lahko tvori film z močnim oprijemom na podlago, kar zagotavlja, da filma ni enostavno odlepiti med uporabo, kar podaljša življenjsko dobo izdelka.

Širok izbor materialov: Tehnologijo PVD je mogoče uporabiti za različne materiale, vključno s kovinami, keramiko in zlitinami, in lahko pripravi različne funkcionalne premaze, kot so prevodni, izolacijski, toplotno odporni in antioksidacijski premazi.

Varstvo okolja in trajnost: V primerjavi s postopki, kot je kemično naparjevanje (CVD), je postopek fizičnega naparjevanja (PVD) okolju prijaznejši, ne vključuje nastajanja škodljivih plinov in zmanjšuje onesnaževanje okolja.


Uporaba PVD tehnologije


Industrija polprevodnikov: V proizvodnji polprevodnikov se fizično naparjevanje pogosto uporablja pri pripravi tankoslojnih elektrod, difuzijskih pregrad in kovinskih povezav, da se zagotovi dobra prevodnost in stabilnost komponent.

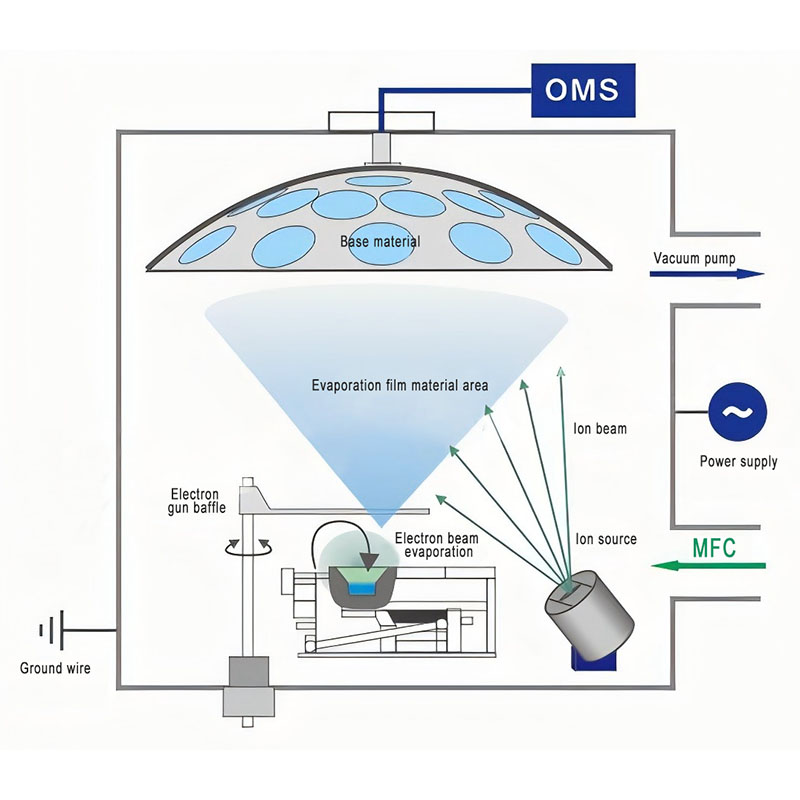

pvd-process

Optične naprave: Tehnologija fizičnega naparjevanja se pogosto uporablja pri optičnih prevlekah, kot so antirefleksni premazi za zrcala in leče, ter pri izdelavi optičnih filtrov za izboljšanje delovanja optičnih naprav.


physical-vapor-deposition-process
