Epitaksija iz silicijevega karbida

Priprava visokokakovostne epitaksije iz silicijevega karbida je odvisna od napredne tehnologije in opreme ter dodatkov za opremo. Trenutno je najpogosteje uporabljena metoda epitaksije s silicijevim karbidom kemično naparjevanje (CVD). Ima prednosti natančnega nadzora debeline epitaksialnega filma in koncentracije dopinga, manj napak, zmerne stopnje rasti, samodejnega nadzora procesa itd., in je zanesljiva tehnologija, ki je bila uspešno komercialno uporabljena.

CVD epitaksija iz silicijevega karbida na splošno uporablja opremo CVD z vročo steno ali toplo steno, ki zagotavlja nadaljevanje epitaksijske plasti 4H kristalnega SiC v pogojih visoke temperature rasti (1500 ~ 1700 ℃), CVD z vročo steno ali toplo steno po letih razvoja, glede na razmerje med smerjo pretoka vstopnega zraka in površino substrata. Reakcijsko komoro lahko razdelimo na reaktor z vodoravno strukturo in reaktor z navpično strukturo.

Obstajajo trije glavni kazalniki kakovosti epitaksialne peči SIC, prvi je epitaksialna rast, vključno z enakomernostjo debeline, enakomernostjo dopinga, stopnjo napak in stopnjo rasti; Drugo je temperaturna zmogljivost same opreme, vključno s hitrostjo ogrevanja/hlajenja, najvišjo temperaturo, enakomernostjo temperature; Nazadnje, stroškovna učinkovitost same opreme, vključno s ceno in zmogljivostjo posamezne enote.

Tri vrste epitaksialnih rastnih peči iz silicijevega karbida in razlike v dodatkih jedra

Vodoravni CVD z vročo steno (tipični model PE1O6 podjetja LPE), planetarni CVD s toplo steno (tipični model Aixtron G5WWC/G10) in CVD s kvazi vročo steno (ki ga predstavlja EPIREVOS6 podjetja Nuflare) so glavne uresničene tehnične rešitve epitaksialne opreme v komercialnih aplikacijah na tej stopnji. Tudi tri tehnične naprave imajo svoje značilnosti in jih je mogoče izbrati glede na povpraševanje. Njihova struktura je prikazana na naslednji način:

Ustrezne osnovne komponente so naslednje:

(a) Vroča stena vodoravni tip osrednjega dela - Halfmoon Parts je sestavljen iz

Dolvodna izolacija

Glavni izolacijski zgornji del

Zgornji polmesec

Gorvodna izolacija

Prehodni del 2

Prehodni del 1

Zunanja zračna šoba

Zožena dihalka

Zunanja šoba za plin argon

Plinska šoba argon

Podporna plošča za rezine

Centrirni zatič

Centralna straža

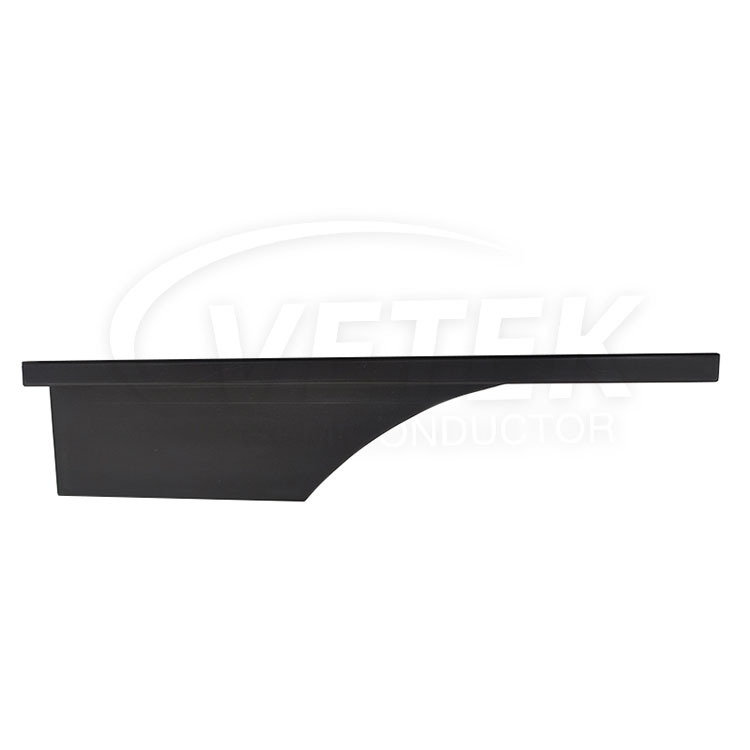

Spodnji levi zaščitni pokrov

Spodnji desni zaščitni pokrov

Zgornji levi zaščitni pokrov

Zgornji desni zaščitni pokrov

Stranska stena

Grafitni prstan

Zaščitni filc

Podporni filc

Kontaktni blok

Jeklenka za izpust plina

(b) Planetarni tip s toplo steno

Planetarni disk s prevleko iz SiC in planetni disk s prevleko iz TaC

(c) Kvazi-termalni stenski tip

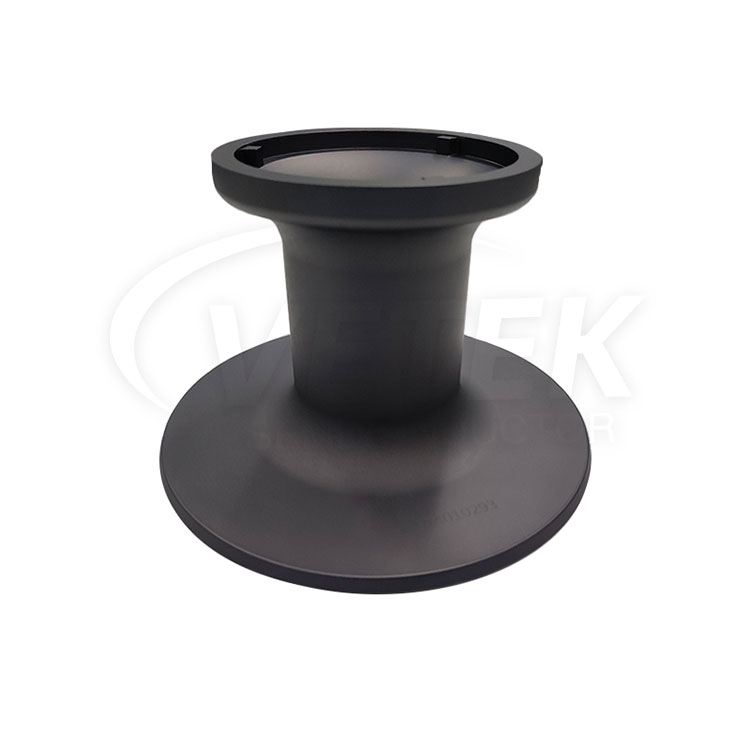

Nuflare (Japonska): To podjetje ponuja dvokomorne vertikalne peči, ki prispevajo k povečanemu izkoristku proizvodnje. Oprema ima visoko hitrost vrtenja do 1000 vrtljajev na minuto, kar je zelo koristno za epitaksialno enotnost. Poleg tega se njegova smer zračnega toka razlikuje od druge opreme, saj je navpično navzdol, s čimer se zmanjša nastajanje delcev in zmanjša verjetnost, da bi kapljice delcev padle na rezine. Za to opremo nudimo osnovne grafitne komponente, prevlečene s SiC.

VeTek Semiconductor je kot dobavitelj komponent epitaksialne opreme SiC zavezan strankam zagotavljati visokokakovostne prevlečne komponente za podporo uspešne izvedbe epitaksije SiC.
