Silicijeva epitaksija, EPI, epitaksija, epitaksialna rast se nanaša na rast plasti kristala z isto kristalno smerjo in različno debelino kristala na enem samem kristalnem silicijevem substratu. Epitaksialna rastna tehnologija je potrebna za izdelavo polprevodniških diskretnih komponent in integriranih vezij, ker nečistoče v polprevodnikih vključujejo N-tip N in P-tip. Polprevodniške naprave s kombinacijo različnih vrst kažejo različne funkcije.
Metoda rasti silicijeve epitaksije lahko razdelimo na plinsko fazno epitaksijo, tekoče fazno epitaksijo (LPE), epitaksija v trdni fazi, metoda rasti kemičnih hlapov se na svetu pogosto uporablja za doseganje celovitosti rešetke.
Tipično silicijevo epitaksialno opremo predstavlja italijansko podjetje LPE, ki ima palačinke epitaksialni hy pnotic tor, sod tipa hy pnotic tor, polprevodnik hy pnotic, nosilec rezin in tako naprej. Shematski diagram epitaksialne reakcijske komore v obliki sode je naslednji. Vetek polprevodnik lahko zagotovi epitaksialni hy pelector v obliki rezin. Kakovost sic prevlečenega hy pelektorja je zelo zrela. Kakovostna enakovredna SGL; Hkrati lahko Vetek Semiconductor zagotavlja tudi silicijevo epitaksialno reakcijsko votlino kremenčevo šobo, kremenčevo pregrado, zvonček in druge celotne izdelke.
Sic prevlečen z grafitnim sodom za EPI
Sic prevlečen sod
CVD sic prevlečen s sodom
LPE, če je nastavitev podpornika EPI
Sic prevleka monokristalni silicijevi epitaksialni pladenj
SIC prevlečena podpora za LPE PE2061S
Graphite Vrtelna podpora
Veteksemicon silicon epitaxy solutions are your strategic procurement choice for advanced semiconductor wafer processing, particularly in CMOS, power devices, and MEMS applications. As a key process in wafer engineering, silicon epitaxy (Si Epi) involves the precise deposition of a crystalline silicon layer on top of a polished silicon wafer, offering superior control of doping profiles, defect density, and layer thickness.

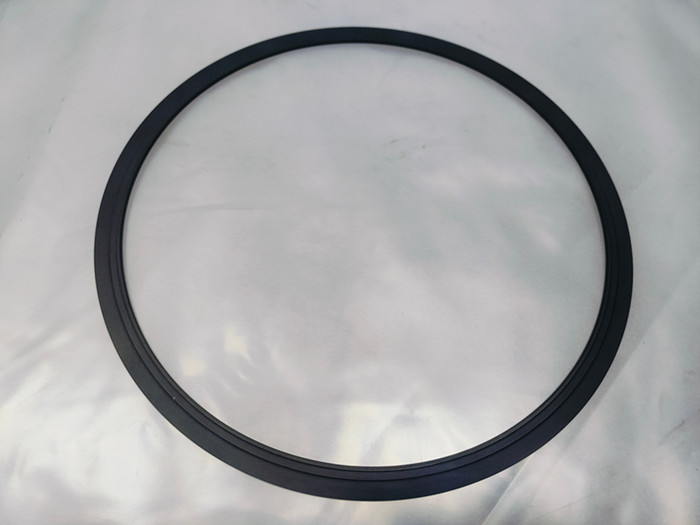

Veteksemicon provides epitaxy-ready susceptor parts and reactor components used in Epi CVD systems, supporting both atmospheric and reduced pressure processes. Our product lineup includes silicon epitaxy susceptors, carrier rings, and coated wafer holders, optimized for compatibility with tools from Applied Materials, ASM, and Tokyo Electron (TEL).
Silicon epitaxy plays a critical role in producing ultra-thin junctions, strained silicon layers, and high-voltage isolation structures. Our materials and parts are engineered for high-purity, uniform thermal distribution, and anti-contamination performance during n-type and p-type epitaxial growth.
Closely associated terms include epitaxial wafer, in-situ doping, epitaxy-ready SiC coatings, and epi reactor parts, which support the entire upstream and downstream process of silicon-based IC fabrication.
Discover more about Veteksemicon’s silicon epitaxy support solutions by visiting our product detail page or contacting us for technical consultation and part customization.
