Osnovni sklep:Izbira pravega CVD SiC, TaC premaza ali trdnega SiC neposredno določa nivoje delcev in življenjsko dobo komponent na linijah epitaksije/jedkanja. Ta članek ponuja jasne izbirne meje glede na temperaturo, atmosfero in proces, ki se ujemajo z glavnimi rešitvami za zamenjavo opreme in ključnimi metrikami, ki vam pomagajo sprejemati hitre odločitve in zmanjšati tveganje.

V procesih GaN MOCVD lahko grafitno zasnovani suceptorji, prevlečeni s SiC, običajno delujejo stabilno več sto ur pri 1100 °C v atmosferi NH3/H2; vendar pa lahko zaradi neenakomernosti toplotnega polja razlike v življenjski dobi prevleke med robnimi in središčnimi območji presežejo 50 %. V procesih rasti kristalov SiC PVT, ko temperatura preseže 1600 °C, začne prevleka SiC sublimirati in razpadati, kar zahteva prehod na prevleko TaC ali trdne raztopine SiC. Posledice izbire napačnega materiala sestavnega dela - v najboljšem primeru zamenjava potrošnega materiala vsake 2-3 mesece; v najslabšem primeru ostanki celotne peči rezin zaradi kontaminacije z delci. Ta članek je napisala tehnična ekipa VeTek Semiconductor (pod vodstvom dr. Xiaoja) z namenom vzpostavitve sistematičnega okvira odločanja o »modelu opreme → pogojih postopka → izbiri komponent → pričakovani življenjski dobi« za inženirje epitaksije/jedkanja/PVT, kar vam pomaga hitro uskladiti materiale, nadzorovati delce in oceniti dobavitelje.

1. Kako izbrati SiC prevleko, TaC prevleko ali trdni SiC na podlagi pogojev postopka?

Osnovni sklep:Odločite se glede na tri dimenzije »temperatura → atmosfera → vrsta postopka«: dajte prednost CVD SiC prevleki pri ≤1600 °C; izberite TaC za >2000 °C ali močno korozivne atmosfere; dajte prednost Solid SiC za scenarije jedkanja in izjemno visoke čistoče.

Pri dejanski izbiri proizvodne linije se inženirji najpogosteje sprašujejo: »Za mojo opremo Aixtron/Veeco, ki izvaja epitaksijo GaN ali SiC, pri kateri temperaturi in v kakšni atmosferi, kateri premaz naj uporabim?« Odgovor ni zapleten, vendar je treba vse tri dimenzije povezati.

Temperaturno okno je prvi prag

Prevleka CVD SiC lahko še vedno ohranja strukturno celovitost pod približno 2000–2100 °C. Izven tega območja pride do neskladnega izhlapevanja (prednostno izhlapevanje silicija), kar povzroči hrapavost površine in povečano število delcev. Prevleka TaC ima tališče do 3880 °C in lahko ohranja izjemno nizek parni tlak tudi v okoljih rasti kristalov PVT nad 2400 °C. Solid SiC nima težav z vmesnikom prevleka-podlaga in je primeren za komponente komore za jedkanje, ki so izpostavljene ponavljajočim se toplotnim šokom.

Atmosfera in korozivnost določata kemično stabilnost premaza

V okoljih, ki vsebujejo NH₃, H₂ ali pline na osnovi klora, se prevleka SiC dobro obnese, vendar je stopnja korozije SiC zaradi visokotemperaturnega vodika znatno višja kot pri TaC. Eksperimentalni podatki kažejo, da je stopnja korozije TaC v visokotemperaturnem amoniaku približno 1/6 stopnje korozije SiC, v vodiku pa je lahko celo tako nizka kot 1/10. Zato standardni pogoji za epitaksijo SiC ali GaN MOCVD večinoma uporabljajo prevleko SiC, medtem ko morajo scenariji z visoko korozijo ali ultravisoko temperaturo preiti na TaC.

Ujemanje vrste procesa in funkcije komponente

• GaN MOCVD / Si epitaksija: dajte prednost grafitu visoke čistosti + CVD SiC prevlečeni suceptor, predgrelni obroč

• Rast kristalov SiC PVT: Močno priporočamo prevleko TaC za komponente vroče cone grafita

• Plazemsko jedkanje (Focus Ring, itd.): trden SiC ali grafit, prevlečen s SiC, je možen oboje, odvisno od zahtev glede delcev in stroškov

• Kritični deli komore, izjemno občutljivi na delce: dajte prednost trdnemu SiC brez vmesne površine

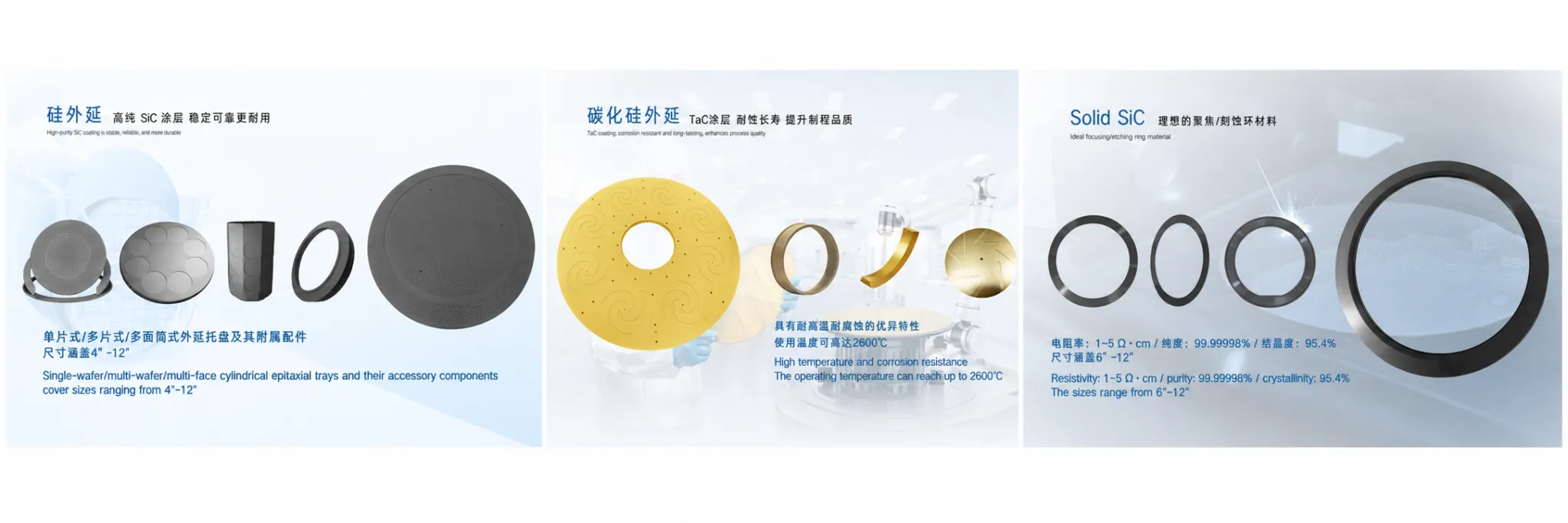

Slika 1 – Predstavitev glavnega izdelka VeTek

2. Združljivost grafitnega susceptorja Aixtron/Veeco in nadomestne rešitve po meri

Osnovni sklep:VeTek podpira prilagajanje 1:1 na podlagi risb strank ali originalnih nadomestnih delov, ki pokrivajo glavne platforme, kot so Aixtron G10, Veeco K465i, ASM Epsilon itd. Standardne izdelke je mogoče hitro poslati; deli po meri običajno trajajo 3–6 tednov.

Kar veliko inženirjev najbolj skrbi, ni »ali ga je mogoče izdelati«, ampak »ali je lahko enako stabilen kot originalni deli, z nadzorovanim časom izvedbe in popolnimi poročili o pregledih, ki so na voljo«. Ena od osrednjih zmogljivosti VeTeka je popolna prilagoditev glede na risbe, medtem ko ostaja združljiva z glavnimi znamkami opreme.

Hitra referenca o združljivosti glavne opreme

Spodnjo tabelo je mogoče uporabiti neposredno za notranji tehnični pregled ali vrednotenje javnega naročila:

Pri dejanskih projektih od strank pogosto prejmemo originalne nadomestne dele ali risbe CMM. Tehnična ekipa bo po potrditvi ujemanja toplotnega polja in dimenzijskih toleranc podala priporočila glede čistosti podlage, debeline nanosa in površinske hrapavosti ter dobavila vzorce za preverjanje strank na orodju.

3. Ključne metrike za enakomernost debeline prevleke CVD SiC in nadzor delcev

Osnovni sklep:Enakomernost debeline, nadzorovana v okviru ±5 %, gostota blizu teoretične vrednosti in nadzorovana površinska hrapavost sta jedro za preprečevanje razsipanja prahu in kontaminacije z delci. Ciljna čistost je pod 5 ppm, s kritičnimi kovinskimi nečistočami, ki jih spremlja GDMS/ICP-OES.

Težave z delci so skoraj nočna mora vsakega inženirja epitaksije. Ko ima prevleka lokalne tanke lise, pore ali mikrorazpoke, se bo prah razpršil pod ponavljajočim se toplotnim ciklom in napadom korozivnega plina, kar bo neposredno povečalo gostoto napak na rezinah.

Debelina in enakomernost

Tipična debelina CVD SiC prevleke je 100–200 μm. S pomočjo nadzora procesnih parametrov in polja pretoka VeTek stabilizira enakomernost debeline znotraj ±5 %. Po več kot 1000 ciklih termičnega šoka (sobna temperatura ↔ 1100 °C) premaz ne kaže razslojevanja in lahko izpolnjuje stroge zahteve GaN MOCVD glede defektov delcev ≤0,1/cm².

Čistost in pregled

Celotna čistost prevleke in komponent je lahko nižja od 5 ppm, nekateri izdelki pa dosežejo 99,99995 %. Uporabljamo ICP-OES in GDMS za analizo sledi kovin, da zagotovimo, da kritične nečistoče, kot sta Fe in Ni, ostanejo na nadzorovanih ravneh, pri čemer se izognemo motnjam dopinga epitaksialne plasti ali koncentracije nosilca.

Gostota in stanje površine

Polikristalna plast β-SiC, ki nastane s postopkom CVD, ima gostoto blizu teoretične vrednosti (pribl. 3,21 g/cm³) z izjemno nizko poroznostjo. Površinsko hrapavost (Ra) je mogoče prilagoditi glede na zahteve strankinega procesa, s čimer se zagotovi zadostno mehansko medsebojno blokiranje, hkrati pa se izognemo temu, da bi postali vir generiranja delcev.

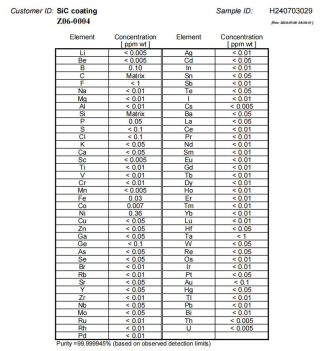

Slika 2 – Poročilo o pregledu GDMS za CVD SiC premaz

4. Študija primera: Reševanje porumenelosti robov za izboljšanje izkoristka premaza s 50 % na 90 %

Osnovni sklep:Z natančnim nadzorom začetne hitrosti nanašanja in polja pretoka za odpravo mikro stresa je VeTek izboljšal izkoristek prevleke strankinega grafitnega suceptorja MOCVD s približno 50 % na 90 % in znatno podaljšal življenjsko dobo.

To je resnična zgodba, ki se je zgodila na proizvodnem traku. Stranka je poročala o porumenelosti robov in nagnjenosti k luščenju nekaterih grafitnih suceptorjev, zaradi česar je skupni izkoristek prevleke serije dolgo časa lebdel okoli 50 %, z visokimi stroški vzdrževanja linije in tveganjem rezin.

Potem ko je posredovala tehnična ekipa, ki jo je vodil dr. Xiao, so se osredotočili na dve smeri: prvič, stopnja nanašanja v začetni fazi je bila prehitra, kar je povzročilo kopičenje notranjih napetosti v prevleki; drugič, razlike v polju toka med robnimi in središčnimi regijami so privedle do lokalne prevelike ali premajhne debeline. Z optimizacijo razmerja MTS/H₂, profila temperature nanašanja in zasnove pretočnega polja vpenjala je bila mikro napetost učinkovito sproščena. Končno se je izkoristek premaza te serije in kasnejše proizvodnje stabiliziral nad 90 %, strankin cikel zamenjave je bil očitno podaljšan, pritožbe glede delcev pa so se znatno zmanjšale.

Ta primer dokazuje: »biti sposoben premazovati« je le izhodišče; »Stabilen premaz, dolga obstojnost in nadzor nad delci« je prava vrednost, ki skrbi inženirje. Podatki povedo več kot katera koli promocija.

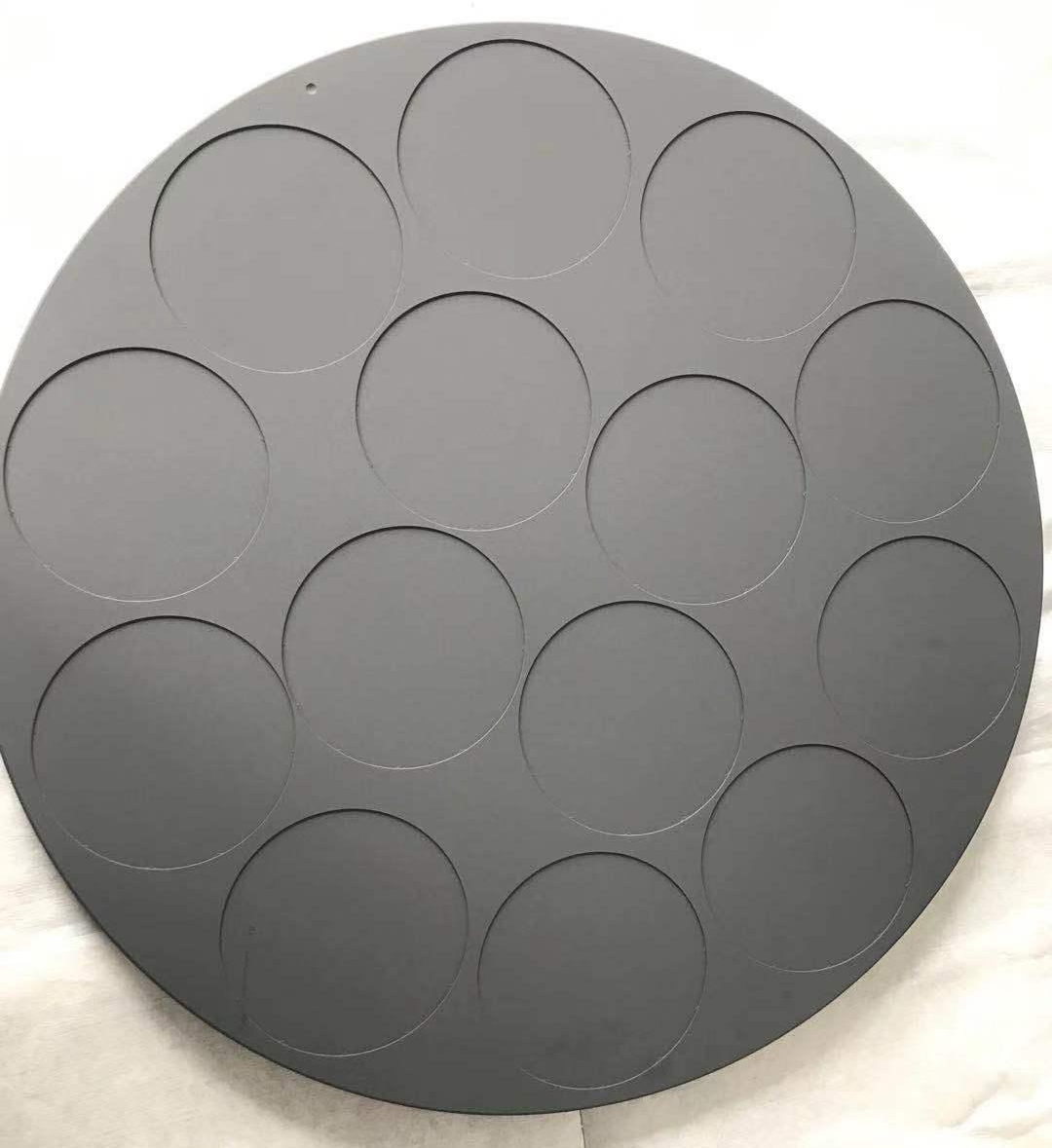

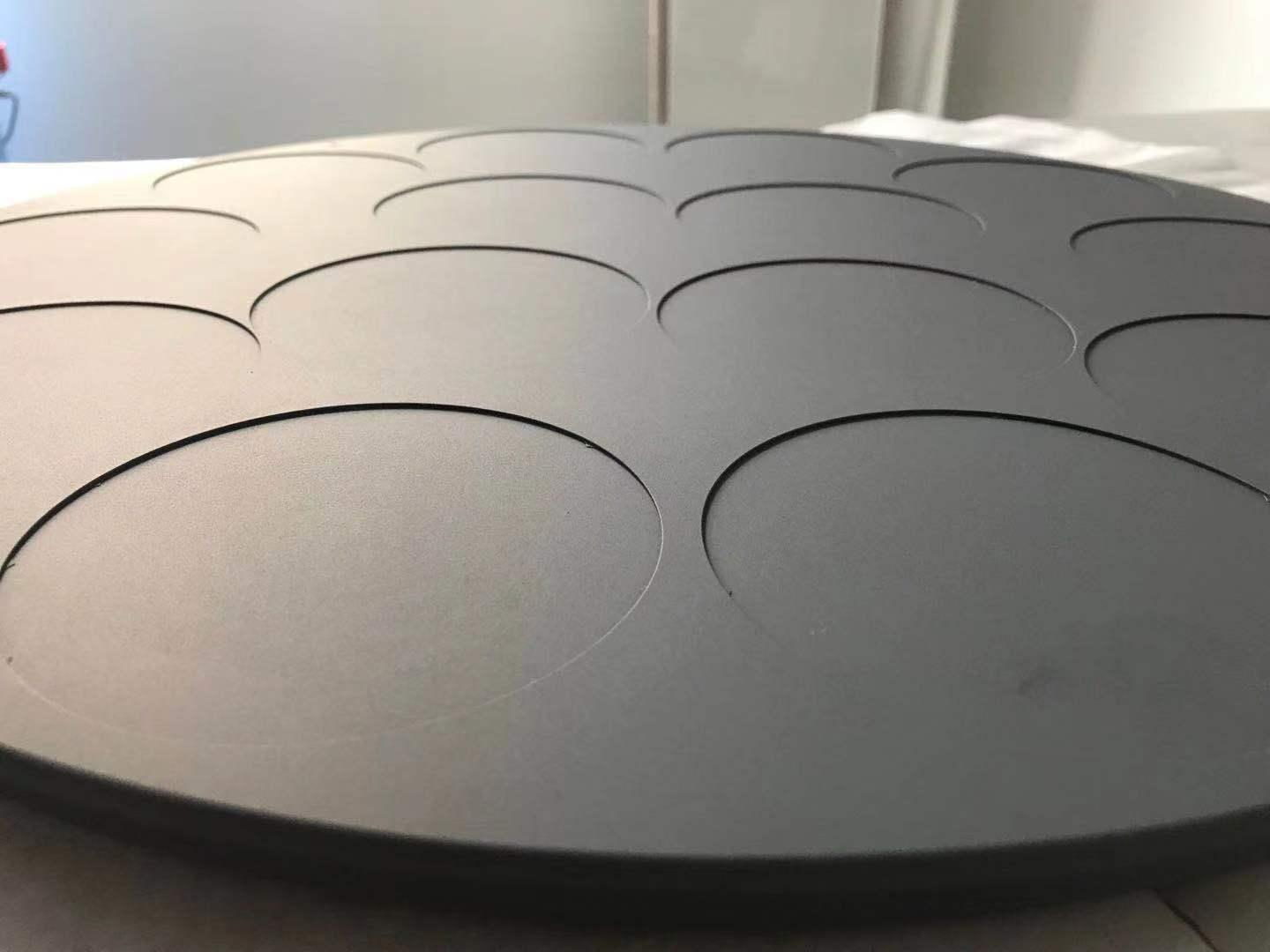

Slika 3 – Grafitni susceptor CVD visoke čistosti, prevlečen s silicijevim karbidom, z enakomerno barvo površine in brez napak

5. Razlike med deli iz trdnega SiC in prevlečenih grafitnih delov ter ustrezni scenariji

Osnovni sklep:Prevlečeni grafitni deli imajo nižje stroške in hitrejši toplotni odziv, primerni za večino epitaksijskih suceptorjev; Solid SiC nima tveganja za vmesnike in ima močnejšo odpornost proti plazmi, kar je primerno za komponente z visokimi zahtevami za jedkanje in scenarije z izjemno dolgo življenjsko dobo.

Številni izbirni sestanki se spopadajo s tem: ali naj uporabimo prevlečeni grafit ali gremo neposredno na Solid SiC? Pri obeh ne gre le za "kateri je boljši", ampak za kompromis med scenarijem uporabe in skupnimi stroški lastništva (TCO).

Prednosti prevlečenih grafitnih delov:Visoka toplotna prevodnost substrata, hitro segrevanje, nadzorovani stroški; premaz zagotavlja kemično pregrado in zatiranje delcev. Primerno za velike GaN/SiC epitaksijske sprejemnike, ki zahtevajo visoko toplotno enakomernost.

Prednosti trdnega SiC:Monolitni β-SiC brez vmesnika prevleka-podlaga, brez tveganja razslojevanja; čistost lahko doseže 5N–7N, izjemna odpornost na plazemsko erozijo, primerna za kritične jedkane dele, kot so fokusni obroči in prhe, z življenjsko dobo do 2000+ ur.

6. Upravljanje celotnega življenjskega cikla komponente in vrednost čiščenja in regeneracije

Osnovni sklep:Od spremljanja namestitve in opozarjanja na anomalije do profesionalnega čiščenja in regeneracije lahko oblikovanje upravljanja z zaprto zanko znatno zmanjša TCO in zmanjša pogostost nabave novih delov. VeTek zagotavlja namenske storitve čiščenja za Aixtron/Veeco in drugo opremo.

Številne tovarne obravnavajo prevlečene dele kot potrošni material "uporabi in zavrzi". V resnici je mogoče po profesionalnem čiščenju in regeneraciji znaten del komponent obnoviti na ravni delcev in toplotne lastnosti, ki so blizu novim delom, zlasti suceptorje in predgrelne obroče za platformi Aixtron in Veeco.

Priporočljivo je, da ustvarite preprost dnevnik življenjskega cikla: zabeležite čas namestitve, skupne delovne ure, stanje površine po vsakem čiščenju in rezultate testa delcev. Odločitev o zamenjavi je treba sprožiti šele, ko premaz očitno porumeni, lokalno razsloji ali obstojno preseže delce, namesto da ga prezgodaj odstranimo na podlagi občutka.

Slika 4 – Storitev čiščenja grafitnih delov s prevleko CVD SiC

7. Točke za ocenjevanje dobaviteljev in storitvene zmogljivosti VeTek

Osnovni sklep:Osredotočite se na sistem ISO9001, popolna poročila o inšpekcijskih pregledih (GDMS/ICP-OES), podporo za vzorce, zanesljivost v času izvedbe in zmogljivost tehnične komunikacije v angleškem jeziku. VeTek ima 24/7 podporo in izkušnje s storitvami za stranke v tujini.

Za mednarodne stranke ali tovarne s strogimi zahtevami glede usposobljenosti dobaviteljev so naslednje točke še posebej kritične:

• Sistem kakovosti: ISO9001, procesno nadzorovan in sledljiv.

• Zmogljivost inšpekcijskega pregleda: zagotovite popolna poročila o analizi materiala za premaz in podlago.

• Vzorci in dobavni rok: podpora vrednotenju vzorcev; standardni izdelki so odposlani hitro, deli po meri običajno v 3–6 tednih, nujna naročila je mogoče pospešiti po pogajanju.

• Tehnična komunikacija: Tako prodajne kot inženirske ekipe lahko tekoče komunicirajo v angleščini, kar zmanjša stroške komunikacije za čezmorske stranke.

• Poprodajni odziv: Zagotovite tehnično podporo in pomoč pri analizi napak, ko premaz ali komponente pokažejo nepravilnosti.

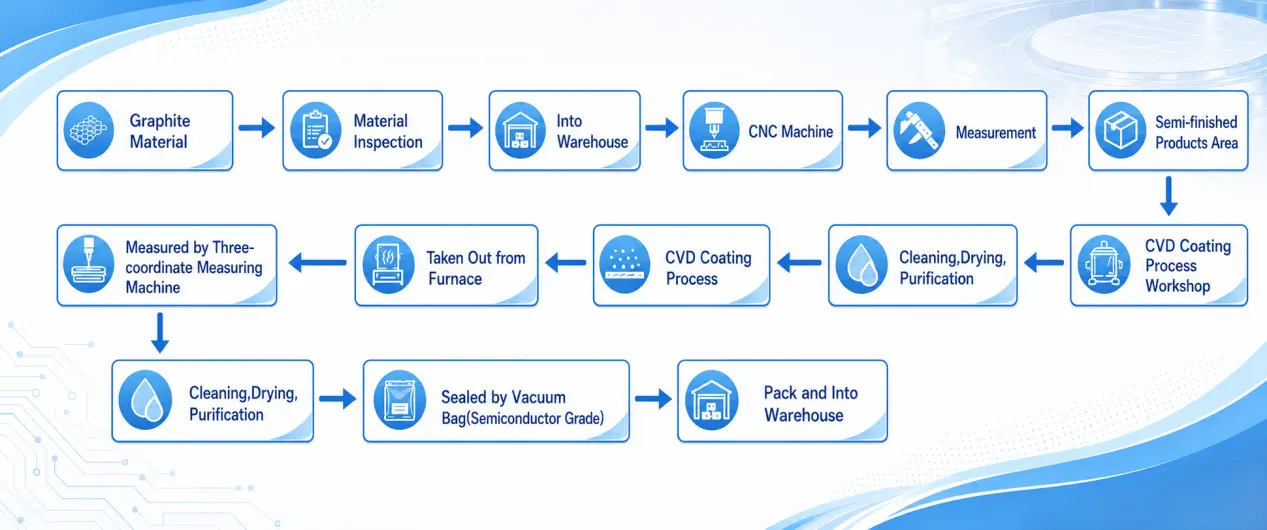

Slika 5 – Celoten postopek naročanja izdelka VeTek

8. Pogosta vprašanja

(1). Ali izdelek podpira popolno prilagoditev na podlagi risb? S katero glavno opremo se lahko ujema?

ja Prilagodi lahko suceptor, predgrelni obroč, preusmerjevalni obroč, polmesec, fokusni obroč itd., ki je združljiv s platformami, kot so Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). Kako je zagotovljena čistost? Na kateri stopnji so nadzorovane kovinske nečistoče?

Čistost premaza in komponent je lahko nižja od 5 ppm, nekatere dosežejo 99,99995 %. Za analizo sledi se uporabljajo ICP-OES, GDMS in druga oprema s popolnimi poročili.

(3). Kaj pa enakomernost debeline in življenjska doba CVD SiC/TaC prevlek?

Enakomernost debeline je običajno nadzorovana v območju ±5%, debelina 100–200 μm. Pod ustreznimi procesnimi okni lahko življenjska doba suceptorja GaN MOCVD doseže razpon 500–1000 ur; scenariji pri ultra visokih temperaturah zahtevajo prehod na TaC ali Solid SiC.

(4). Ali je podprto testiranje vzorcev? Kakšen je tipičen dobavni rok za množična naročila?

Podprto je vrednotenje vzorcev. Standardne izdelke je mogoče hitro odpremiti; deli po meri običajno trajajo od 3 do 6 tednov, odvisno od zapletenosti zasnove in količine. Nujna naročila se lahko pospešijo po dogovoru.

(5). Kateri certifikati sistema kakovosti so na voljo? Ali je mogoče zagotoviti poročila o pregledih in poprodajno podporo?

Vzpostavljen je sistem vodenja kakovosti ISO9001. Zagotoviti je mogoče poročila o analizi materialov in premazov, skupaj s spletno tehnično podporo 24/7. Angleška komunikacija za čezmorske stranke je brezhibna.

9. Povzetek in naslednji koraki

Pri izbiri nikoli ne gre za »izbiro najdražjega« ali »izbiro najdebelejšega«, ampak za »iskanje rešitve z najboljšim razmerjem med zmogljivostjo in stroški v okviru vaše opreme, procesnega okna in proračuna delcev«. Upamo, da vam bo ta priročnik pomagal hitro vzpostaviti okvir odločitve: najprej si oglejte temperaturo in atmosfero, nato uskladite prevleko ali trdni SiC in na koncu s podatki potrdite življenjsko dobo in delovanje delcev.

Če ocenjujete nadomestne rešitve za susceptorje, predgrelne obroče ali komponente vroče cone na Aixtron, Veeco ali drugih platformah, se lahko obrnete neposredno na tehnično ekipo VeTek. Na podlagi vaših risb ali obstoječih nadomestnih delov lahko zagotovimo priporočila za prilagajanje, podporo za vzorce in popolna poročila o pregledih. Dr. Xiao in inženirska ekipa so pripravljeni z vami kadar koli razpravljati o optimizaciji toplotnega polja ali posebnih potrebah po razvoju strukture.

Za podrobnosti o izdelku in več tehničnih informacij prosimokontaktirajte nas.

Glavne reference in viri podatkov

1. Interni inženirski podatki VeTek Semiconductor — življenjska doba grafitnega suceptorja, prevlečenega s SiC, 500–1000 ur pri postopku GaN MOCVD, izkoristek prevleke se je izboljšal s 50 % na 90 % po razrešitvi porumenelosti robov in drugi praktični primeri [1].

2. Tehnična specifikacija T/CASME 2000-2025 za grafitne prijeme, prevlečene s silicijevim karbidom, za polprevodniško epitaksijo — Določa tehnične zahteve za grafitne sprejemnike, prevlečene s SiC, pripravljene s postopkom CVD na izostatičnih grafitnih substratih visoke čistosti, ki se uporabljajo za polprevodniške epitaksijske izdelke.

3. Tehnične specifikacije T/CASME 2085-2025 za izdelke, prevlečene s tantalovim karbidom, za rast kristalov silicijevega karbida – Tehnične specifikacije za grafitne izdelke, prevlečene s TaC, v scenarijih rasti kristalov SiC.

4. Nakamura et al., “Sinterirane prevleke iz tantalovega karbida na grafitnih substratih: Zelo zanesljive zaščitne prevleke za množično in epitaksialno rast,” Applied Physics Letters, Vol. 106, 082108, 2015. — Potrjuje, da lahko prevleke iz TaC učinkovito zaščitijo grafitne substrate pri visokih temperaturah (> 2000 °C) in močno korozivnih atmosferah, kar tvori jasno mejo učinkovitosti s prevlekami iz SiC.

5. Wang et al., "Učinki karboniziranega vmesnega sloja na rast SiC na Si", Journal of Crystal Growth, Vol. 199, str. 564–567, 1999. — Razpravlja o učinkih vmesne plasti in nadzoru površinske morfologije v procesu rasti SiC CVD, indeksirata Scopus in Web of Science.

Opomba: podatki o življenjski dobi in zmogljivosti v besedilu so tipične referenčne vrednosti. Na dejansko zmogljivost vplivajo posebni procesni pogoji, stanje opreme in raven vzdrževanja. Preverite z dejanskimi merami.

Avtor:VeTek Semiconductor Technical Engineering Team (izpolnjeno pod vodstvom dr. Xiao)
