VETEK-AMAT Hollow Lift Pin Rešitev: Grafitna podlaga visoke čistosti s CVD SiC prevleko

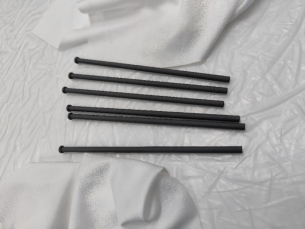

Slika 1: Fizični izdelek AMAT 0200-03201 Hollow Lift Pin (za 300 mm silikonske epitaksijske sisteme)

V procesih prenosa polprevodniških rezin votli dvižni zatič (dvižni zatič za rezine) prevzame kritične naloge podpore in prenosa rezin. V visokotemperaturnih procesnih okoljih, kot sta MOCVD in epitaksialna rast, morajo dvižni zatiči hkrati izpolnjevati več zahtev, vključno z visoko čistostjo, odpornostjo proti koroziji, odpornostjo na toplotne udarce in nizko kontaminacijo z delci.

Trenutno glavni dvižni zatiči na trgu uporabljajo rešitev za prevleko iz grafitnega substrata + CVD SiC. Vendar lahko tehnologija premazov velike večine dobaviteljev pokrije samo zunanjo površino – za votle strukture,notranja stena je resnično »tehnična nikogaršnja zemlja«.

I. Trije ključni izzivi, s katerimi se sooča premaz za notranje stene

1. Nenadzorovana enakomernost nanosa

Votle strukture imajo veliko razmerje stranic. CVD reaktantni plini se težko enakomerno razpršijo globoko v notranjo izvrtino, zaradi česar se debelina prevleke notranje stene zmanjša v gradientu od odprtine do globoke notranjosti, pri čemer lokalna območja kažejo celo gole izpostavljene predele.

2. Nezadostna medfazna trdnost lepljenja

Ukrivljena površina notranje stene omejuje prostor za optimizacijo parametrov postopka nanašanja. Trdnost lepljenja med prevleko in grafitno podlago je težko doseči enako raven kot zunanjo površino, med toplotnim ciklom pa lahko zlahka pride do mikrorazpok ali celo luščenja.

3. Nenadzorovana notranja čistoča izvrtine

Če porozna struktura grafitne podlage ni popolnoma zaprta s prevleko, se bodo pri visokih temperaturah sprostili delci ogljika in kovinske nečistoče. Ko se nečistoče enkrat ločijo, neposredno povzročijo razliko v barvi in ​​defekte delcev na površini rezin, kar močno zmanjša proizvodni donos.

Z izkoriščanjem svojega poglobljenega tehničnega strokovnega znanja, nabranega na področju nanosa CVD, je VETEK uspešno premagal izzive enakomernega nanosa in medfaznega lepljenja prevleke CVD SiC na notranjo steno votlih struktur – od optimizacije simulacije polja pretoka plina do natančnega nadzora polja temperature nanosa, s čimer je vzpostavil celovito rešitev postopka nanosa notranje stene, ki zagotavlja dosledno debelino prevleke od vrat do globoke notranjosti izvrtine, trdno lepljenje in notranja čistoča izvrtine, ki ustreza standardom.

Ta članek bo zagotovil poglobljeno analizo: tehničnih težav prevleke notranje stene z votlim dvižnim zatičem, kako enakomernost prevleke notranje stene vpliva na izkoristek rezin in ključnih kontrolnih vozlišč od zasnove procesa do nadzora kakovosti in dostave.

II. Kaj je AMAT Hollow Lift Pin?

Votli dvižni zatič AMAT je natančna komponenta za ravnanje z rezinami, ki se uporablja v polprevodniški procesni opremi. Njegova primarna funkcija je dvigovanje in pozicioniranje rezin med nalaganjem, razkladanjem in procesnimi zaporedji.

Za razliko od običajnih polnih dvižnih zatičev, votla oblika vključuje notranjo votlino. Ta struktura zmanjša celotno prostornino materiala in toplotno maso, hkrati pa ohranja zahtevano mehansko geometrijo. Vendar pa je za polprevodniške aplikacije izdelava votlih dvižnih zatičev veliko bolj zahtevna kot obdelava običajnih polnih komponent. Dimenzijska natančnost tako notranjih kot zunanjih površin mora biti strogo nadzorovana, koncentričnost med notranjo in zunanjo geometrijo pa je še posebej kritična. Zato sta tako izbira materiala kot postopki nanašanja bistvenega pomena za končno delovanje dvižnega zatiča.

Za epitaksijske sisteme AMAT nudi VETEK Semiconductor prilagojene rešitve votlih dvižnih zatičev AMAT, ki temeljijo na grafitnih substratih visoke čistosti in gostih CVD prevlek iz silicijevega karbida (SiC). Votla struktura pomaga zmanjšati nepotrebno maso materiala, hkrati pa ohranja mehansko strukturo, ki je potrebna za dviganje rezin; prevleka iz silicijevega karbida CVD zagotavlja visoko čistost, kemično odpornost in stabilnost pri visokih temperaturah. VETEK-ov dvižni zatič AMAT 0200-03201 je posebej zasnovan za 300 mm silikonsko epitaksijo in ga je mogoče izdelati v skladu z risbami, dimenzijami in zahtevami postopka.

III. Struktura VETEK-ovega AMAT Hollow Lift Pin

VETEK se trenutno osredotoča na strukturo prevleke iz grafita visoke čistosti + CVD silicijevega karbida za votle dvižne zatiče AMAT. Osnovni postopek gradnje je:

Grafitni substrat visoke čistosti → Natančna CNC obdelava → CVD prevleka iz silicijevega karbida → Natančna kontrola

Grafitna podlaga zagotavlja strukturno podlago in je primerna za natančno obdelavo tankostenskih in votlih geometrij. VETEK običajno uporablja uvožene grafitne materiale polprevodniške kakovosti, vključno z materiali SGL Carbon in Toyo Tanso, odvisno od zahtev kupca. Gosta prevleka iz silicijevega karbida CVD se nato nanese na grafitno površino, da se oblikuje zaščitna polprevodniška delovna površina.

Zakaj izbrati grafit kot podlago?

Pri votlih dvižnih zatičih mora material substrata doseči ravnovesje med obdelovalnostjo, toplotno zmogljivostjo, mehansko stabilnostjo in združljivostjo postopka nanosa. Grafit visoke čistosti je še posebej primeren, ker ponuja naslednje lastnosti:

• Dobra visokotemperaturna stabilnost

• Nizka toplotna ekspanzija

• Dobra toplotna prevodnost

• Relativno nizka gostota

• Odlična obdelovalnost za kompleksne geometrije

• Združljivost s postopkom nanosa silicijevega karbida CVD

Uporaba grafita omogoča tudi izdelavo kompleksnih votlih in tankostenskih struktur z visoko natančnostjo. VETEK ima zmožnosti natančne CNC obdelave komponent iz polprevodniškega grafita in silicijevega karbida z obdelovalnimi procesi, optimiziranimi za nadzor dimenzij in kakovost površine.

IV. CVD prevleka iz silicijevega karbida: kritična zaščitna plast

Prevleka iz silicijevega karbida CVD je ena najpomembnejših lastnosti votlih dvižnih zatičev VETEK AMAT. Ta prevleka tvori gosto površino silicijevega karbida na grafitnem substratu, ki pomaga zaščititi spodnji grafit pred procesnim okoljem.

Standardna debelina prevleke iz silicijevega karbida CVD za takšne komponente VETEK je približno100±20 μm. Čistost premaza je približno6N / 99,99995 %.

VETEK-ove širše tehnične zmogljivosti CVD silicijevega karbida vključujejo prevleke visoke čistosti, nadzorovano debelino prevleke in enotnost debeline od serije do serije. Tehnični podatki kažejo, da je CVD prevleka iz silicijevega karbida na ravni 6N–7N. Za posebne projekte dvižnih zatičev AMAT je mogoče specifikacije premazov prilagoditi glede na risbe strank in zahteve postopka.

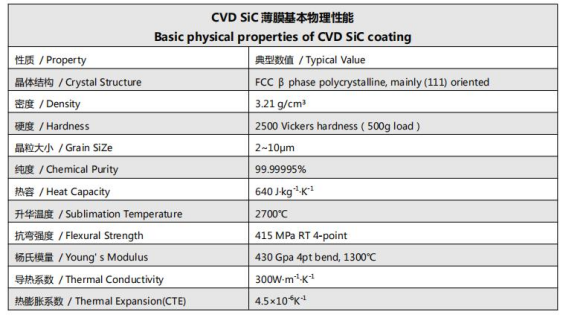

Slika 2: Osnovne fizikalne lastnosti CVD SiC prevleke

Zakaj je premaz notranje stene pomemben?

Eden tehnično najzahtevnejših vidikov votlih dvižnih zatičev AMAT ni le premazovanje zunanje površine, temveč doseganje stabilnega in enotnega premaza na notranji steni votle strukture.

Notranja površina je težko dostopna med postopkom CVD prevleke. V primerjavi z zunanjo površino uvaja notranja geometrija dodatne izzive pri pretoku plina, enakomernosti nanašanja, nadzoru debeline prevleke in doslednosti postopka. Zato lahko kakovost premaza za notranje stene postane pomemben dejavnik razlikovanja med dobavitelji.

VETEK ima izkušnje s CVD prevleko silicijevega karbida votlih struktur in daje poseben poudarek notranji površini. Dobro nadzorovana prevleka notranje stene pomaga vzdrževati zaščitno plast silicijevega karbida v celotni votli strukturi, namesto da pusti notranji grafit izpostavljen procesnemu okolju. To je še posebej pomembno, kadar dvižni zatič deluje v visokotemperaturnih in kemično agresivnih procesnih komorah za polprevodnike.

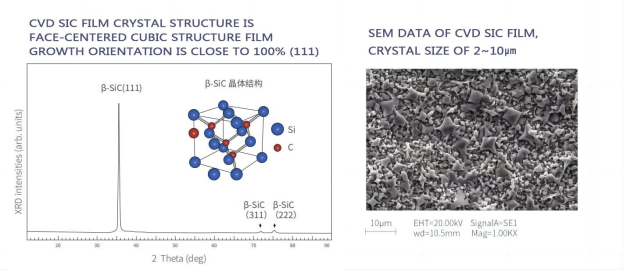

Slika 3: Mikroskopska kristalna struktura CVD prevleke iz silicijevega karbida

V. Ključne prednosti votlih dvižnih zatičev VETEK AMAT

Materialni sistem visoke čistosti:Kombinacija grafita visoke čistosti in silicijevega karbida CVD visoke čistosti je zasnovana za polprevodniška okolja, kjer je nadzor kontaminacije kritičen. Odvisno od izbrane specifikacije je čistost prevleke iz silicijevega karbida CVD 6N.

Standardna prevleka iz silicijevega karbida 100±20 μm:VETEK-ova standardna debelina prevleke je približno 100±20 μm, kar zagotavlja praktično debelino prevleke za komponente polprevodniškega procesa, medtem ko je na voljo prilagoditev glede na zahteve kupca.

Odlična sposobnost premazovanja notranjih sten:Pri votlih komponentah je prevleka notranjih sten eden težjih delov proizvodnega procesa. VETEK je razvil postopke nanašanja premazov, s katerimi je mogoče doseči visokokakovostno pokritost notranje stene votlih dvižnih zatičev, od simulacije polja pretoka plina do nadzora temperaturnega polja, ki zagotavlja dosledno debelino premaza, trdno lepljenje.

Visokotemperaturna stabilnost:Tako grafitna podlaga kot CVD prevleka iz silicijevega karbida sta primerna za visokotemperaturna polprevodniška procesna okolja. CVD sloj silicijevega karbida zagotavlja dodatno zaščito pred kemičnimi napadi in degradacijo površine. VETEK-ovi podatki CVD silicijevega karbidnega filma navajajo visoko toplotno prevodnost, nizko toplotno raztezanje in sublimacijsko temperaturo približno 2700 °C, kar kaže, da je material primeren za zahtevne visokotemperaturne aplikacije.

Kemična in korozijska odpornost:Gosta površina silicijevega karbida CVD nudi boljšo odpornost proti koroziji kot čisti grafit in lahko prenese agresivne procesne pline in okolja kemičnega čiščenja. To pomaga zmanjšati degradacijo substrata in ohranja stabilnejšo površino komponente med ponavljajočimi se procesnimi cikli.

Natančna obdelava in prilagajanje:Votli dvižni zatiči zahtevajo natančno kontrolo zunanjega premera, notranjega premera, debeline stene, dolžine in koncentričnosti. VETEK združuje CNC natančno obdelavo s postopki nanosa CVD za izdelavo kompleksnih polprevodniških komponent po risbah strank. Dvižne zatiče lahko izdelamo v skladu z:

• Risbe strank

• Vzorčne komponente

• Dimenzijske specifikacije

• Zahtevana debelina nanosa

• Zahtevana kakovost grafita

• Posebne procesne zahteve

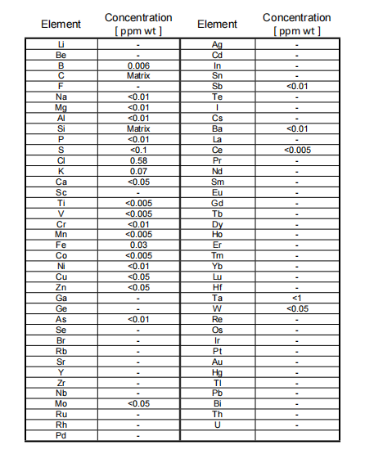

Slika 4: Poročilo o preskusu čistosti CVD prevleke iz silicijevega karbida GDMS

VI. Tipične aplikacije

Silikonska epitaksija:Dvižni zatiči se uporabljajo za dviganje rezin, pozicioniranje in prenos znotraj opreme za epitaksijo. VETEK-ov obstoječi izdelek AMAT 0200-03201 je posebej pozicioniran za 300 mm silikonske epitaksije.

Sistemi za obdelavo rezin:Dvižni zatiči lahko služijo kot komponente za natančno rokovanje z rezinami za aplikacije, ki zahtevajo visokotemperaturno stabilnost, dimenzijsko natančnost in nadzor kontaminacije. Dvižni zatiči za rezine z votlim cevastim telesom lahko učinkovito zmanjšajo lokalne izgube toplote in tako zmanjšajo sledi zatičev, ki so običajno vidni na zadnji strani rezin pri visokotemperaturnih procesih (kot je epitaksialna rast ali žarjenje). Oblikovanje votle votline znotraj telesa dvižnega zatiča zmanjša toplotno maso in izboljša enakomernost temperature rezin.

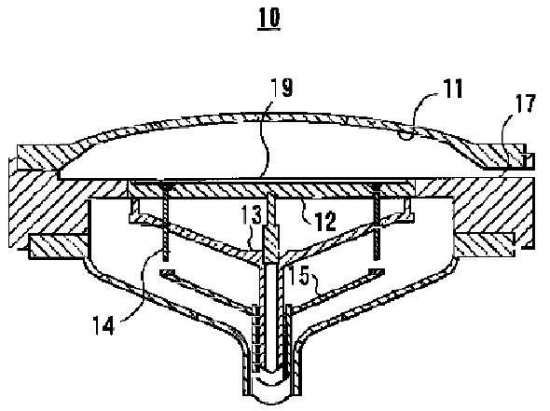

Slika 5: Shema principa, s katerim votli dvižni zatiči zmanjšajo toplotno maso in izboljšajo enakomernost temperature rezin

Polprevodniška procesna oprema:Na podlagi risb in vzorcev strank je mogoče razviti podobne komponente iz grafita + CVD silicijevega karbida za druge platforme polprevodniške opreme. VETEK-ov portfelj polprevodniških izdelkov zajema epitaksijo s silicijem, epitaksijo s silicijevim karbidom, MOCVD, RTP/RTA, jedkanje in druge postopke polprevodnikov.



VII. Proizvodni proces: ključna krmilna vozlišča od načrtovanja procesa do nadzora kakovosti in dostave

Proizvodnja votlih dvižnih zatičev AMAT vključuje več kritičnih korakov, od katerih vsak neposredno vpliva na zanesljivost končnega izdelka in izkoristek rezin:

1. Izbira grafitnega materiala— Izberite ustrezen razred grafita visoke čistosti (SGL Carbon ali Toyo Tanso itd.) glede na kupčeve dimenzije, toplotno zmogljivost in zahteve glede čistosti.

2. Natančna CNC obdelava— Grafitni surovec obdelajte v zahtevano votlo geometrijo. Posebna pozornost je namenjena notranjemu premeru, zunanjemu premeru, debelini stene, dolžini in koncentričnosti.

3. Priprava površine— Strojno obdelana grafitna komponenta je podvržena čiščenju in pripravi površine pred CVD prevleko.

4. CVD prevleka iz silicijevega karbida— Nanesite gosto plast silicijevega karbida CVD na grafitno podlago. Standardna debelina nanosa je približno 100±20 μm, s čistostjo nanosa 6N glede na izbrano specifikacijo.

5. Prevleka notranje površine (kritičen tehnični korak)— Pri votlih dvižnih zatičih je notranja stena skrbno obdelana, da se doseže stabilna prevleka iz silicijevega karbida. Z optimizacijo polja simulacije pretoka plina in natančnim nadzorom polja temperature nanosa je zagotovljena stalna debelina prevleke od odprtine do globoke notranjosti izvrtine, trdna vezava in notranja čistoča izvrtine, ki ustreza standardom.

6. Inšpekcija — Končane komponente so pred odpremo pregledane glede točnosti dimenzij, stanja prevleke in drugih zahtev, ki jih določi stranka.

VETEK-ove proizvodne zmogljivosti zajemajo čiščenje, CNC obdelavo, CVD premaze in inšpekcijo, kar zagotavlja integrirano proizvodno verigo za polprevodniške komponente na osnovi ogljika.

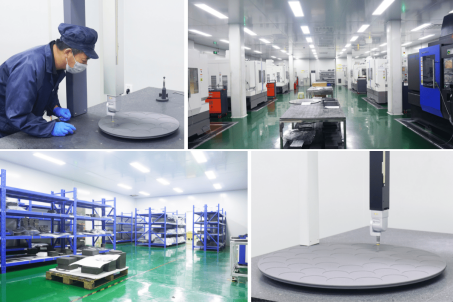

Slika 6: VETEK proizvodnja polprevodniških materialov in baza za natančno obdelavo

VIII. Vzorec dobave časa

Običajni dobavni rok za prilagojene vzorce votlih dvižnih zatičev AMAT je približno 20 dni. Dejanski dobavni rok se lahko razlikuje glede na kompleksnost risbe, izbiro materiala, zahteve glede premaza, količino in zahteve glede pregleda. Za ponovna naročila ali že kvalificirane izdelke se je mogoče ločeno pogajati o proizvodnih načrtih glede na napovedi strank in zahtevane dobavne roke.

Slika 7: Embalaža izdelka VETEK AMAT z votlim dvižnim zatičem



IX. Zakaj izbrati VETEK-ove votle dvižne zatiče AMAT?

VETEK združuje nabavo grafitnega materiala, natančno obdelavo, CVD prevleko s silicijevim karbidom in proizvodnjo polprevodniških komponent v integriran proizvodni proces. Ključne zmogljivosti vključujejo:

• Grafitni substrat visoke čistosti (SGL Carbon / Toyo Tanso itd.)

• Čistost prevleke iz silicijevega karbida CVD 6N

• Standardna debelina nanosa 100±20 μm

• Obdelava votle konstrukcije

• CVD prevleka iz silicijevega karbida notranje stene (zmožnost razlikovanja jedra)

• Natančna CNC obdelava

• Rešitve za dviganje rezin, združljive z AMAT

• Čas priprave vzorca je približno 20 dni

VETEK pokriva celotno tehnično verigo razvoja CVD opreme, razvoja CVD procesov, CNC natančne obdelave in čiščenja, ki ga podpirajo namenski centri za raziskave in razvoj ter obrati za proizvodnjo polprevodniških materialov.

X. Pogosto zastavljena vprašanja (FAQ)

V1: Kakšna je standardna debelina CVD prevleke iz silicijevega karbida votlih dvižnih zatičev VETEK AMAT?

Standardna debelina nanosa je približno 100±20 μm. Specifično debelino je mogoče prilagoditi glede na risbe strank in zahteve postopka.

V2: Kakšno stopnjo čistosti lahko doseže prevleka iz silicijevega karbida CVD?

Odvisno od izbrane specifikacije je čistost premaza približno 6N (99,99995%). VETEK-ova CVD platforma iz silicijevega karbida redno deluje na ravni 6N–7N.

V3: Zakaj je prevleka notranje stene kritična za votle dvižne zatiče?

Notranjo geometrijo je težko enakomerno premazati. Visokokakovostna prevleka notranje stene iz silicijevega karbida preprečuje, da bi bila grafitna podlaga izpostavljena visokotemperaturnim, kemično aktivnim procesnim okoljem, in je ključni dejavnik razlikovanja za dolgoročno zanesljivost. Enakomernost prevleke notranje stene je neposredno povezana s čistočo notranje izvrtine in izkoristkom rezin.

V4: Ali lahko VETEK izdeluje po mojih risbah ali vzorcih OEM?

ja VETEK lahko izdeluje v skladu z risbami strank, številkami delov OEM (kot je AMAT 0200-03201), vzorčnimi komponentami, dimenzijskimi specifikacijami, zahtevanim razredom grafita in zahtevami glede premaza.

V5: Kakšen je tipičen pretočni čas vzorca?

Običajni dobavni rok za vzorec je približno 20 dni. Dejanska dobava je odvisna od zahtevnosti risbe, izbire materiala, zahtev glede premazov, količine in potreb po pregledih.

XI. Povzetek

Čeprav je votli dvižni zatič AMAT razmeroma majhna polprevodniška komponenta, njegove proizvodne zahteve še zdaleč niso preproste. Zaradi geometrije tankih sten, strogih zahtev glede koncentričnosti, delovanja pri visokih temperaturah, nadzora kontaminacije in kombinacije prevleke na notranji površini je specializirana komponenta polprevodniškega procesa.

VETEK-ova trenutna rešitev uporablja grafit visoke čistosti s prevleko iz silicijevega karbida CVD, ki združuje obdelovalnost in toplotne lastnosti grafita z visoko čistostjo, kemično odpornostjo in visokotemperaturno stabilnostjo silicijevega karbida CVD. S standardno debelino prevleke 100±20 μm, čistostjo do 6N, možnostmi grafitnega materiala SGL in Toyo Tanso ter zmožnostjo prevleke notranjih sten lahko VETEK zagotovi prilagojene rešitve votlih dvižnih zatičev AMAT za ravnanje s polprevodniškimi rezinami in aplikacije epitaksije silicija.

Za stranke, ki iščejo alternativne dobaviteljeAMAT 0200-03201 votli dvižni zatiči za rezine,ozdruge grafitne polprevodniške komponente, prevlečene s silicijevim karbidom,VETEK lahko oceni risbe ali vzorce in zagotovi prilagojene proizvodne rešitve.
