Od 4-palčnega do 8-palčnega: desetletje rasti SiC polprevodnikov

Leta 2013 se je industrija vprašala, ali je silicijev karbid sploh mogoče komercializirati. Deset let kasneje SiC poganja električna vozila in obnovljivo energijo – in prava konkurenca se je preusmerila na materiale, opremo in izkoristek proizvodnje. V desetletju so rezine SiC zrasle s 4-palčnih na 8-palčne, ko je oprema za epitaksijo postopoma napredovala. Poleg same rezine CVD SiC prevleke, trdne CVD SiC in TaC prevleke zdaj zagotavljajo zanesljivo delovanje visokotemperaturne opreme, odporne proti koroziji. VETEK Semiconductor dobavlja vse tri materialne rešitve za obsežno proizvodnjo SiC.

SiC-jevo desetletje preobrazbe: od laboratorijskega materiala do običajnega močnostnega polprevodnika

SiC se je od obetavnega laboratorijskega materiala leta 2013 premaknil k glavni tehnologiji, ki danes podpira električna vozila, močnostno elektroniko in pretvorbo energije – in fokus industrije se je preusmeril od dokazovanja tehnologije k obvladovanju proizvodnje v velikem obsegu.

Spodnja tabela povzema, kako so se prednostne naloge industrije SiC spremenile v zadnjem desetletju.

2013 proti danes: kako se je fokus industrije SiC premaknil

Glavni izziv komercializacije SiC: tehnologija epitaksije

Oprema za epitaksijo je bila vedno tehnično ozko grlo za komercializacijo SiC - napredku industrije je mogoče slediti neposredno skozi razvoj epitaksijskih reaktorjev, od zgodnjih 6-palčnih platform do današnjih avtomatiziranih sistemov 150 mm/200 mm.

Leta 2013 se je komercializacija SiC pospeševala in izdelovalci opreme so tekmovali predvsem okoli 6-palčne (150 mm) zmogljivosti epitaksije SiC. Semiconductor Today je takrat poročal o več reprezentativnih sistemih:

Reprezentativna oprema za epitaksijo SiC, 2013

Ti zgodnji sistemi so bili zasnovani za reševanje štirih težav: doseganje 6-palčne SiC epitaksije, izboljšanje enotnosti epitaksialne plasti, zmanjšanje gostote napak in izpolnjevanje potreb zgodnje komercializacije napajalnih naprav.

Ko so se uvedba električnih vozil, infrastruktura za polnjenje električnih vozil, sistemi solar-plus-shranjevanja in trgi industrijske energije hitro širili, je povpraševanje po napravah iz SiC-ja temu primerno naraslo – oprema za epitaksijo pa se je razvila iz platform za raziskave in razvoj majhnih serij v sisteme naslednje generacije, zgrajene za velikoserijsko proizvodnjo. Današnje reprezentativne platforme vključujejo:

Reprezentativna oprema za epitaksijo SiC, danes

Od 4-palčnega do 8-palčnega: kako skaliranje rezin zmanjša stroške in poveča proizvodnjo

Vsak korak navzgor v premeru rezin SiC – s 4-palčnega na 6-palčnega in zdaj proti 8-palčnemu – obstaja za povečanje proizvodnje na rezino in nižje stroške izdelave, industrija pa je zdaj sredi prehoda s 6-palčnega na 8-palčnega.

Leta 2013 si je industrija SiC prizadevala za prehod s 4-palčnih na 6-palčne rezine. Podjetja, vključno s Cree, Dow Corning, Showa Denko in Norstel, so takrat širila svoj 6-palčni substrat SiC in zmogljivost epitaksije. Cilj prehoda na večje rezine je bil preprost: povečanje proizvodnje na rezino, nižji stroški izdelave in izboljšanje razširljivosti v celotni panogi.

Več kot desetletje kasneje ta ista logika zdaj vodi premik s 6-palčnega na 8-palčnega. GlobalWafers, tretji največji proizvajalec silicijevih rezin na svetu, je izjavil, da se bo proizvodnja 8-palčnih SiC rezin v celotni panogi močno pospešila v letih 2025–2026 – prehod, ki je le dve leti prej veljal za nerealističnega (GlobalWafers, 2023). Onsemi in Resonac sta prav tako ciljala na leto 2025 za kvalificiranje in povečanje 8-palčnih substratov SiC in epitaksialnih rezin (Compound Semiconductor News, 2024).

Kaj se spremeni, ko se rezine SiC povečajo

Ker premer rezin in zahteve glede kakovosti naraščajo, so materiali in komponente opreme, ki se uporabljajo v celotnem proizvodnem procesu, prav tako odločilni za napredek SiC kot same rezine.

Onkraj rezine: Zakaj so komponente opreme tako pomembne kot čipi SiC

SiC rezine, MOSFET-ji in napajalni moduli dobijo največ pozornosti, vendar se komponente opreme v epitaksiji in reaktorjih za rast kristalov soočajo z enako ekstremnimi pogoji - in samo tradicionalni grafit ni več dovolj za izpolnjevanje današnjih zahtev.

Razprave o industriji SiC se ponavadi osredotočajo na tri stvari: SiC rezine, SiC MOSFET-je in napajalne module. V praksi so komponente opreme, ki se uporabljajo za njihovo izdelavo, enako pomembne. Notranje komponente znotraj epitaksijskih reaktorjev, peči za rast kristalov in drugih visokotemperaturnih polprevodniških procesov morajo vzdržati:

• Okolja z zelo visoko temperaturo

• Korozivni procesni plini, kot sta H₂ in HCl

• Stroge zahteve glede čistoče, da se prepreči kontaminacija rezin

Tradicionalni grafit nudi visoko toplotno učinkovitost, vendar je pri dolgotrajni uporabi nagnjen k površinski koroziji, nastajanju delcev in krajši življenjski dobi — vse to neposredno ogroža izkoristek rezin in doslednost postopka. To je vrzel, v katero je vse bolj posegala tehnologija CVD SiC prevlek, da bi jo zapolnila.

CVD SiC prevleka: tehnologija za zanesljivo visokotemperaturno opremo

SiC epitaksija in SiC prevleka sta dve različni tehnologiji, ki služita različnim namenom – epitaksija naredi sam polprevodniški material, medtem ko CVD SiC prevleka ščiti opremo, ki ga proizvaja.

SiC epitaksija se uporablja za izdelavo polprevodniškega materiala. SiC CVD prevleka se nasprotno nanaša predvsem na kritične notranje komponente polprevodniške opreme, da se izboljša njihova odpornost na visoke temperature in korozijo.

SiC epitaksija proti SiC prevleki: dve različni tehnologiji

Kako deluje kompozit grafit + SiC

Grafitne komponente, prevlečene s CVD SiC, se zdaj pogosto uporabljajo v opremi za epitaksijo SiC, opremi MOCVD, opremi za epitaksijo LED in opremi za toplotno obdelavo RTP/RTA. Nanos goste plasti SiC na grafit visoke čistosti združuje prednosti obeh materialov:

Zakaj grafit + SiC deluje kot kompozit

Napredne materialne rešitve SiC podjetja VETEK Semiconductor

Ker se polprevodniki tretje generacije še naprej širijo, VETEK Semiconductor dobavlja tri komplementarne materialne rešitve – CVD SiC prevlečen grafit, trdne CVD SiC prevleke in TaC prevleke – izdelane za posebne toplotne in kemične zahteve proizvodne opreme SiC.

CVD SiC prevlečene grafitne komponente

VETEK-ove CVD SiC prevlečene grafitne komponente se uporabljajo v SiC epitaksijskih susceptorjih, nosilcih MOCVD, nosilcih rezin, komponentah Halfmoon in termičnih komponentah polprevodnikov.

• SiC prevleka visoke čistosti

• Odlična toplotna enakomernost

• Visokotemperaturna stabilnost

• Močna odpornost proti koroziji

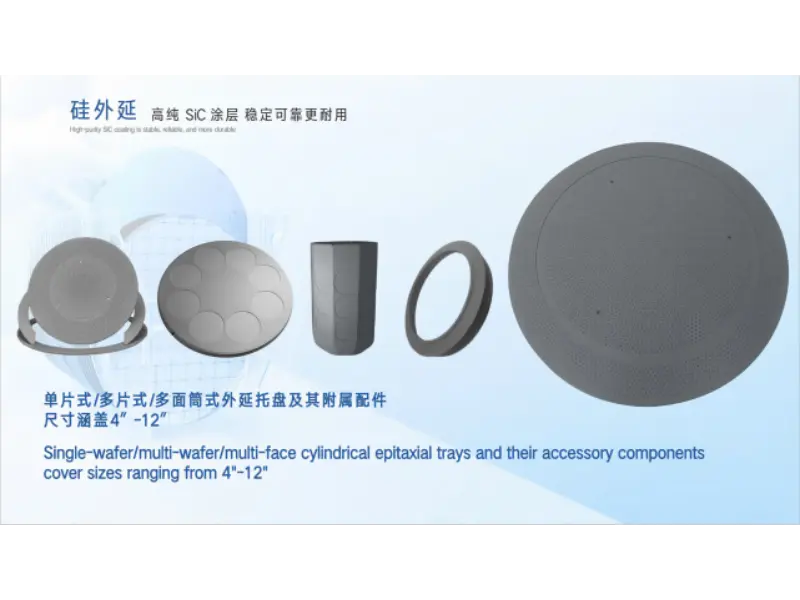

VETEK CVD SiC prevlečene grafitne komponente za SiC epitaksijo, MOCVD in polprevodniške termične aplikacije.

Trdne CVD SiC komponente

Za napredne postopke jedkanja in visokotemperaturne postopke Solid CVD SiC zagotavlja višjo stopnjo učinkovitosti materiala. Tipične aplikacije vključujejo fokusne obroče, komponente RTP/EPI in komponente plazemskih procesov.

• Gosta, neporozna struktura

• Izjemno nizko nastajanje delcev

• Odlična odpornost na plazmo

• Dolga življenjska doba

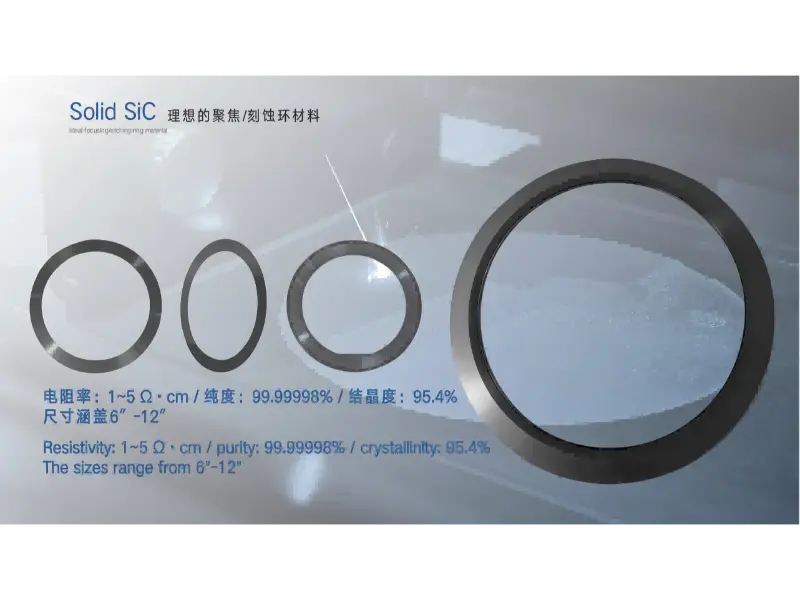

Trdni fokusni obroči CVD SiC in plazmaprocesne komponente za napredne aplikacije za jedkanje in RTP/EPI.

TaC premaz Solutions

Ker temperature rasti kristalov SiC še naprej naraščajo, so prevleke iz tantalovega karbida (TaC) postale pomemben material za ultravisoka temperaturna toplotna polja. TaC ponuja višjo temperaturno stabilnost, odlično odpornost proti oksidaciji in izjemno kemično stabilnost – primerno za opremo za rast kristalov SiC, komponente toplotnega polja pri visokih temperaturah in okolja za proizvodnjo polprevodnikov tretje generacije.

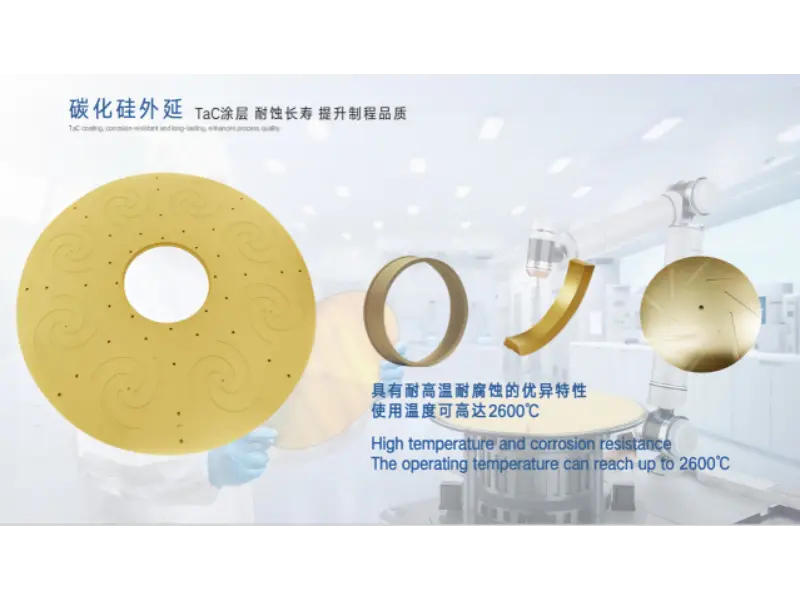

Komponente vroče cone, prevlečene s TaC, zasnovane za rast kristalov SiC pri ultravisokih temperaturah.

Te tri linije izdelkov skupaj izpolnjujejo različne toplotne in kemične zahteve v celotni proizvodni verigi SiC:

VETEK-ove tri rešitve materialov SiC na prvi pogled

Pogosto zastavljena vprašanja

1. Kakšna je razlika med epitaksijo SiC in prevleko SiC?

SiC epitaksija zraste plast kristalnega silicijevega karbida za izdelavo polprevodniških rezin in naprav. Prevleka SiC (CVD SiC) nanese tanko, gosto plast SiC na grafit ali druge podlage za zaščito komponent opreme pred vročino in korozijo. Služijo različnim namenom znotraj iste proizvodne verige.

2. Zakaj je grafit prevlečen s SiC, namesto da bi se uporabljal sam?

Goli grafit ima odlično toplotno prevodnost in stabilnost, vendar korodira in ustvarja delce, ko je sčasoma izpostavljen visokim temperaturam in plinom, kot sta H₂ in HCl. Gosta prevleka CVD SiC dodaja trdoto, kemično odpornost in stabilnost pri visokih temperaturah, hkrati pa ohranja toplotno zmogljivost grafita.

3. Za kaj se uporablja Solid CVD SiC?

Trden CVD SiC je popolnoma gost, neporozni material iz silicijevega karbida, ki se uporablja v naprednih postopkih jedkanja in visokotemperaturnih procesih, vključno z obroči za fokusiranje, komponentami RTP/EPI in deli za plazemske procese – aplikacije, ki zahtevajo izjemno nizko nastajanje delcev in dolgo življenjsko dobo.

4. Zakaj rast kristalov SiC potrebuje prevleke iz TaC?

Ker procesi rasti kristalov SiC pospešujejo višje temperature, komponente vročega območja potrebujejo materiale, ki so odporni proti oksidaciji in ostanejo kemično stabilni pri ekstremni vročini. Prevleke TaC ponujajo višjo temperaturno stabilnost kot sam grafit, zaradi česar so zelo primerne za peči za rast kristalov SiC in komponente visokotemperaturnega termičnega polja.

5. Zakaj se industrija seli s 6-palčnih na 8-palčne SiC rezine?

Večje rezine povečajo število rezin na rezino, kar zniža proizvodne stroške na čip in izboljša razširljivost. Proizvajalci rezin in čipov zdaj izpolnjujejo pogoje za 8-palčne podlage SiC in epitaksialne rezine, da bi zadostili naraščajočemu povpraševanju električnih vozil, obnovljivih virov energije in industrijske močnostne elektronike.

Povzetek: Proizvodnja SiC je vstopila v dobo tekmovanja v zmogljivosti procesov

Odločilno vprašanje industrije SiC se je spremenilo - od tega, ali je material mogoče komercializirati, do tega, kako učinkovito, čisto in dosledno ga je mogoče proizvajati v velikem obsegu.

Leta 2013 je bilo osrednje vprašanje industrije, ali je mogoče SiC sploh komercializirati. Danes, več kot desetletje pozneje, je to vprašanje postalo: kako je mogoče izdelke iz SiC izdelati z večjo učinkovitostjo, manj napakami in večjo stabilnostjo?

Ker se industrija SiC še naprej širi, ostajajo večji premeri rezin, nadgrajena tehnologija epitaksije in optimizirana proizvodna oprema glavne smeri razvoja industrije. Hkrati pa CVD SiC prevleke visoke čistosti, trdni CVD SiC materiali in TaC postajajo ključne tehnologije za zagotavljanje stabilnosti proizvodnje polprevodnikov.

VETEK Semiconductor ostaja osredotočen na napredne polprevodniške materiale, ki zagotavljajo zanesljive materialne rešitve za SiC epitaksijo, rast kristalov in proizvodnjo visokotemperaturnih polprevodnikov — podpirajo naslednjo generacijo polprevodniške industrije.

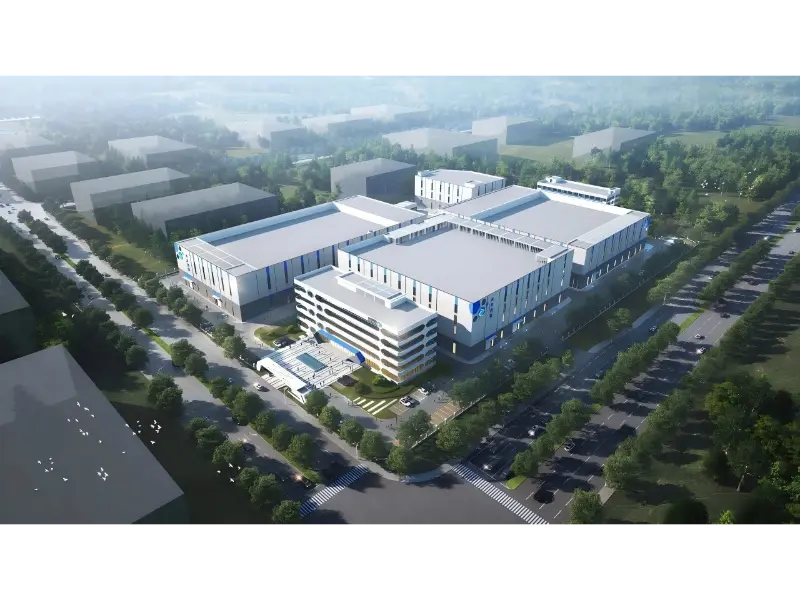

O podjetju VETEK Semiconductor

VETEK Semiconductor načrtuje in izdeluje CVD SiC prevlečene grafite, trdne CVD SiC in TaC komponente za epitaksijo SiC, MOCVD, rast kristalov in opremo za visokotemperaturne polprevodnike. Ta članek je pripravila VETEK-ova ekipa za inženiring materialov, ki se opira na poročila industrije Semiconductor Today in trenutno analizo trga rezin SiC ter odraža VETEK-ove neposredne izkušnje z dobavo komponent v proizvodne linije SiC.

Navedeni viri: Semiconductor Today (industrijska funkcija iz leta 2013); Javne izjave GlobalWafers (2023); Compound Semiconductor News (2024); Patsnap Eureka SiC analiza cen rezin (2025). Številke in specifikacije opreme za izdelke VETEK temeljijo na interni dokumentaciji izdelka.
