Značilnosti silicijeve epitaksije

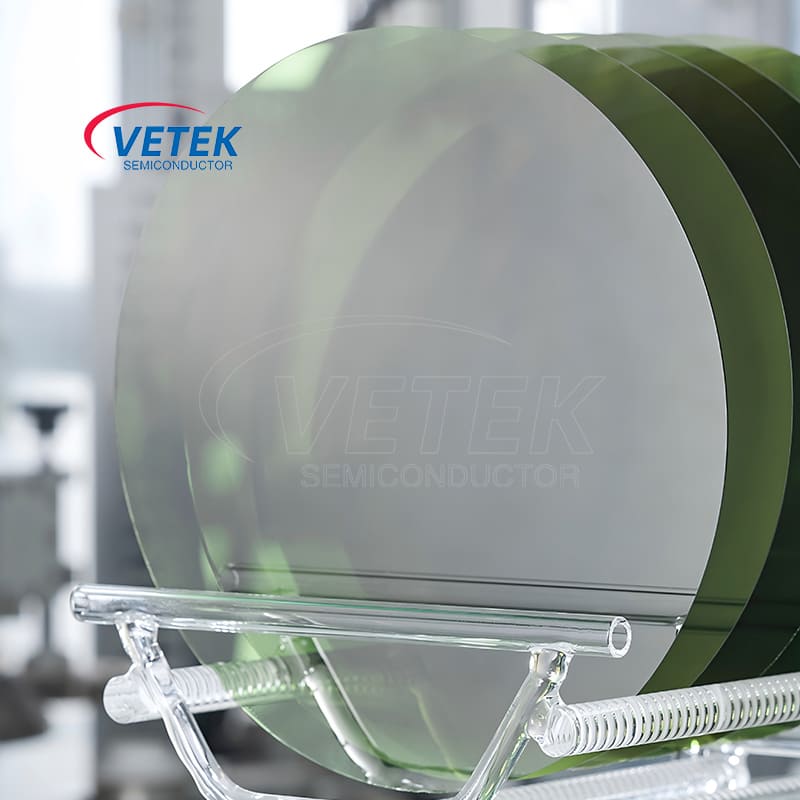

Silikonska epitaksijaje ključen osnovni proces v sodobni proizvodnji polprevodnikov. Nanaša se na postopek gojenja ene ali več plasti tankih plasti monokristalnega silicija s specifično kristalno strukturo, debelino, koncentracijo dopinga in vrsto na natančno poliran substrat monokristalnega silicija. Ta gojeni film se imenuje epitaksialna plast (Epitaxial Layer ali Epi Layer), silicijeva rezina z epitaksialno plastjo pa se imenuje epitaksialna silicijeva rezina. Njegova glavna značilnost je, da je na novo zrasla epitaksialna silicijeva plast nadaljevanje mrežne strukture substrata v kristalografiji, ki ohranja isto kristalno orientacijo kot substrat in tvori popolno monokristalno strukturo. To omogoča, da ima epitaksialni sloj natančno oblikovane električne lastnosti, ki se razlikujejo od lastnosti substrata, s čimer zagotavlja osnovo za izdelavo visoko zmogljivih polprevodniških naprav.

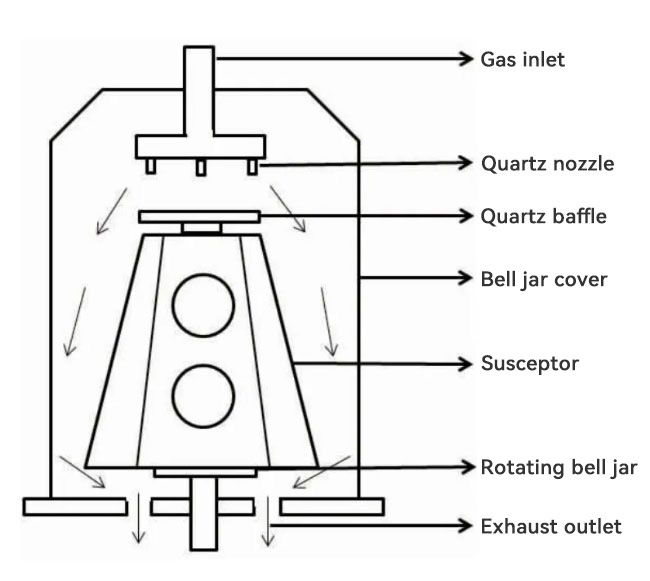

Navpični epitaksialni susceptor za silikonsko epitaksijo

Ⅰ. Kaj je silicijeva epitaksija?

1) Opredelitev: Silicijeva epitaksija je tehnologija, ki s kemičnimi ali fizikalnimi metodami nanese atome silicija na substrat monokristalnega silicija in jih razporedi glede na mrežno strukturo substrata, da zraste nov tanek film monokristalnega silicija.

2） Ujemanje mreže: Glavna značilnost je urejenost epitaksialne rasti. Odloženi atomi silicija niso naključno zloženi, ampak so razporejeni glede na kristalno orientacijo substrata pod vodstvom "šablone", ki jo zagotavljajo atomi na površini substrata, s čimer se doseže natančna replikacija na atomski ravni. To zagotavlja, da je epitaksialna plast visokokakovosten monokristal in ne polikristalna ali amorfna.

3) Možnost nadzora: Postopek silicijeve epitaksije omogoča natančen nadzor debeline rastne plasti (od nanometrov do mikrometrov), vrste dopinga (N-tip ali P-tip) in koncentracije dopinga. To omogoča oblikovanje območij z različnimi električnimi lastnostmi na isti silicijevi rezini, kar je ključ do izdelave kompleksnih integriranih vezij.

4） Značilnosti vmesnika: Oblikuje se vmesnik med epitaksialno plastjo in substratom. V idealnem primeru je ta vmesnik atomsko raven in brez kontaminacije. Vendar pa je kakovost vmesnika ključnega pomena za delovanje epitaksialne plasti in morebitne napake ali kontaminacija lahko vplivajo na končno delovanje naprave.

Ⅱ. Načela silicijeve epitaksije

Epitaksialna rast silicija je v glavnem odvisna od zagotavljanja prave energije in okolja za selitev atomov silicija na površini substrata in iskanje najnižje energijskega položaja mreže za kombinacijo. Trenutno najpogosteje uporabljena tehnologija je kemično naparjanje (CVD).

Kemično naparjanje (CVD): To je glavna metoda za doseganje silicijeve epitaksije. Njegova osnovna načela so:

● Prenos predhodnika: Plin, ki vsebuje silicijev element (prekurzor), kot je silan (SiH4), diklorosilan (SiH2Cl2) ali triklorosilan (SiHCl3), in dopantni plin (kot je fosfin PH3 za dopiranje tipa N in diboran B2H6 za dopiranje tipa P), se zmešata v natančnih razmerjih in preideta v visokotemperaturno reakcijsko komoro.

● Površinska reakcija: Pri visokih temperaturah (običajno med 900 °C in 1200 °C) se ti plini kemično razgradijo ali reagirajo na površini segrete silicijeve podlage. Na primer, SiH4→Si(trdno)+2H2(plin).

● Površinska migracija in nukleacija: Atomi silicija, ki nastanejo pri razgradnji, se adsorbirajo na površino substrata in migrirajo po površini, sčasoma najdejo pravo mesto rešetke, da se združijo in začnejo tvoriti novo enotokristalna plast. Kakovost silicija za epitaksialno rast je v veliki meri odvisna od nadzora tega koraka.

● Večplastna rast: Novo nanesena atomska plast nenehno ponavlja mrežno strukturo substrata, raste plast za plastjo in tvori epitaksialno plast silicija z določeno debelino.

Ključni procesni parametri: Kakovost postopka silicijeve epitaksije je strogo nadzorovana, ključni parametri pa vključujejo:

● Temperatura: vpliva na hitrost reakcije, površinsko mobilnost in nastanek napak.

● Pritisk: vpliva na transport plina in reakcijsko pot.

● Pretok in razmerje plina: določa hitrost rasti in koncentracijo dopinga.

● Čistost površine podlage: Vsako onesnaženje je lahko izvor napak.

● Druge tehnologije: Čeprav je CVD glavni tok, se lahko tehnologije, kot je epitaksija z molekularnim žarkom (MBE), uporabljajo tudi za epitaksijo s silicijem, zlasti v raziskavah in razvoju ali posebnih aplikacijah, ki zahtevajo izjemno visoko natančnost nadzora.MBE neposredno upari vire silicija v okolju ultra visokega vakuuma, atomski ali molekularni žarki pa so neposredno projicirani na substrat za rast.

Ⅲ. Posebne uporabe tehnologije silicijeve epitaksije v proizvodnji polprevodnikov

Tehnologija silicijeve epitaksije je močno razširila področje uporabe silicijevih materialov in je nepogrešljiv del izdelave številnih naprednih polprevodniških naprav.

● CMOS tehnologija: V visoko zmogljivih logičnih čipih (kot so CPE in GPE) je nizko dopirana (P− ali N−) epitaksialna silicijeva plast pogosto gojena na močno dopiranem (P+ ali N+) substratu. Ta struktura epitaksialne silicijeve rezine lahko učinkovito zavira učinek zaskoka (Latch-up), izboljša zanesljivost naprave in vzdržuje nizek upor substrata, kar je ugodno za prevajanje toka in odvajanje toplote.

● Bipolarni tranzistorji (BJT) in BiCMOS: V teh napravah se silicijeva epitaksija uporablja za natančno konstrukcijo struktur, kot je baza ali kolektorsko območje, ojačanje, hitrost in druge značilnosti tranzistorja pa so optimizirane z nadzorom koncentracije dopinga in debeline epitaksialne plasti.

● Slikovni senzor (CIS): V nekaterih aplikacijah slikovnih senzorjev lahko epitaksialne silicijeve rezine izboljšajo električno izolacijo slikovnih pik, zmanjšajo preslušavanje in optimizirajo učinkovitost fotoelektrične pretvorbe. Epitaksialna plast zagotavlja čistejše in manj poškodovano aktivno območje.

● Napredna procesna vozlišča: Ker se velikost naprave še vedno manjša, so zahteve glede lastnosti materiala vedno višje. Tehnologija silicijeve epitaksije, vključno s selektivno epitaksialno rastjo (SEG), se uporablja za gojenje napetih epitaksialnih plasti silicija ali silicijevega germanija (SiGe) na določenih področjih za izboljšanje mobilnosti nosilcev in s tem povečanje hitrosti tranzistorjev.

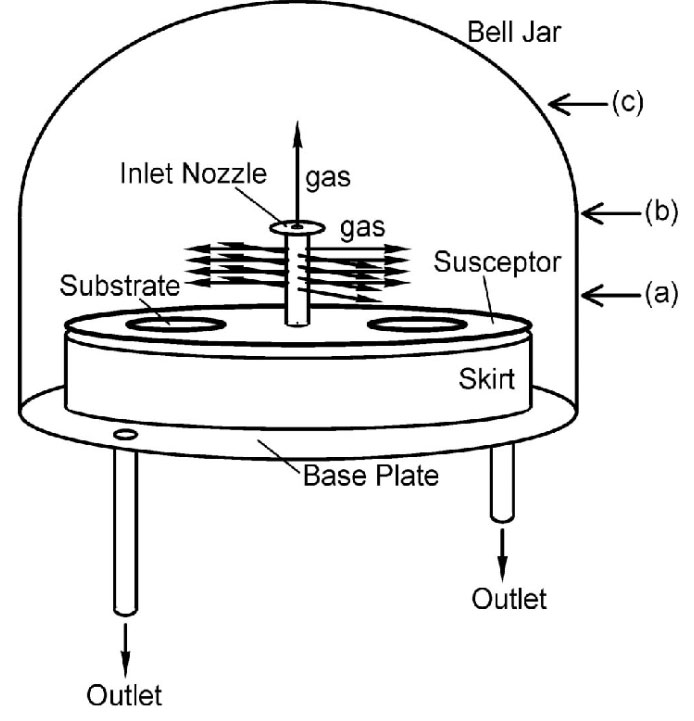

Horizontalni epitaksialni susceptor za silikonsko epitaksijo

Ⅳ.Problemi in izzivi tehnologije silicijeve epitaksije

Čeprav je tehnologija silicijeve epitaksije zrela in se pogosto uporablja, še vedno obstajajo nekateri izzivi in ​​težave pri postopku epitaksialne rasti silicija:

● Kontrola napak: Med epitaksialno rastjo lahko nastanejo različne kristalne napake, kot so napake zlaganja, dislokacije, črte zdrsa itd. Te napake lahko resno vplivajo na električno zmogljivost, zanesljivost in izkoristek naprave. Kontrola napak zahteva izjemno čisto okolje, optimizirane procesne parametre in visokokakovostne podlage.

● Enotnost: Doseganje popolne enotnosti debeline epitaksialne plasti in koncentracije dopinga na silicijevih rezinah velike velikosti (kot je 300 mm) je stalen izziv. Neenotnost lahko povzroči razlike v zmogljivosti naprave na isti rezini.

● Avtodoping: Med postopkom epitaksialne rasti lahko dopanti z visoko koncentracijo v substratu vstopijo v rastočo epitaksialno plast z difuzijo v plinski fazi ali difuzijo v trdnem stanju, zaradi česar koncentracija dopinga epitaksialne plasti odstopa od pričakovane vrednosti, zlasti v bližini vmesnika med epitaksialno plastjo in substratom. To je eno od vprašanj, ki jih je treba obravnavati v postopku silicijeve epitaksije.

● Morfologija površine: Površina epitaksialne plasti mora ostati zelo ravna, vse hrapavosti ali površinske napake (kot je meglica) pa bodo vplivale na nadaljnje postopke, kot je litografija.

● Stroški: V primerjavi z navadnimi poliranimi silicijevimi rezinami proizvodnja epitaksialnih silicijevih rezin doda dodatne procesne korake in naložbe v opremo, kar povzroči višje stroške.

● Izzivi selektivne epitaksije: V naprednih procesih selektivna epitaksialna rast (rast le na določenih območjih) postavlja višje zahteve glede nadzora procesa, kot je selektivnost hitrosti rasti, nadzor stranskega zaraščanja itd.

Ⅴ.Zaključek

Kot ključna tehnologija priprave polprevodniškega materiala je glavna značilnostsilicijeva epitaksijaje zmožnost natančne rasti visokokakovostnih monokristalnih epitaksialnih silicijevih plasti s specifičnimi električnimi in fizikalnimi lastnostmi na substratih monokristalnega silicija. Z natančnim nadzorom parametrov, kot so temperatura, tlak in pretok zraka v procesu silicijeve epitaksije, je mogoče debelino plasti in porazdelitev dopinga prilagoditi potrebam različnih polprevodniških aplikacij, kot so CMOS, napajalne naprave in senzorji.

Čeprav se epitaksialna rast silicija sooča z izzivi, kot so nadzor napak, enotnost, samodopiranje in stroški, je z nenehnim napredkom tehnologije silicijeva epitaksija še vedno ena od osrednjih gonilnih sil za spodbujanje izboljšanja zmogljivosti in funkcionalnih inovacij polprevodniških naprav, njen položaj v proizvodnji epitaksialnih silicijevih rezin pa je nenadomestljiv.
