Kaj je porozni grafit visoke čistosti?

V zadnjih letih so zahteve glede zmogljivosti za elektronske naprave napajanja v smislu porabe energije, obsega, učinkovitosti itd. Čedalje večje. SIC ima večjo pasu, večjo trdnost polja, večjo toplotno prevodnost, večjo nasičeno mobilnost elektronov in večjo kemično stabilnost, kar pomeni pomanjkljivosti tradicionalnih polprevodniških materialov. Kako učinkovito in v velikem obsegu gojiti kristale SIC, je bil vedno težaven problem in uvedba visoke čistostiporozni grafitje v zadnjih letih učinkovito izboljšal kakovostSIC Enojna kristalna rast.

Tipične fizikalne lastnosti Vetek polprevodniškega poroznega grafita:

Porozni grafit visoke čistosti za rast enojnih kristalov s PVT metodo

Ⅰ. Pvt metoda

Metoda PVT je glavni postopek za gojenje enojnih kristalov SIC. Osnovni proces rasti kristalov SIC je razdeljen na razgradnjo sublimacije surovin pri visoki temperaturi, prevoz plinskih faznih snovi pod delovanjem temperaturnega gradienta in rekristalizacijsko rast plinskih faznih snovi na kristalu semena. Na podlagi tega je notranjost lončka razdeljena na tri dele: območje surovin, rastna votlina in kristal semen. V območju surovin se toplota prenaša v obliki toplotnega sevanja in toplotne prevodnosti. Po ogrevanju se sic surovine v glavnem razgradijo z naslednjimi reakcijami:

Inc (s) = si (g) + c (s)

2SIC (S) = SI (G) + SIC₂(g)

2Sic (s) = c (s) + si₂C (g)

V območju surovine se temperatura zniža od bližine stene lončenja do površine surovine, to je temperatura surovine za surovino> Notranja temperatura surovine> temperatura površine surovine, kar ima za posledico osnih in radialnih temperaturnih gradientov, od katerih bo večja vplivala na rast kristala. Pod delovanjem zgornjega temperaturnega gradienta se bo surovina začela grafitirati v bližini lončljive stene, kar bo povzročilo spremembe v pretoku materiala in poroznosti. V rastni komori se plinaste snovi, ki nastanejo v surovini, prenašajo v položaj semenskega kristala, ki ga poganja osni temperaturni gradient. Kadar površina grafitnega lončka ni prekrita s posebnim premazom, bodo plinaste snovi reagirale s površino lončkov in korodirale grafitni lon, medtem ko spreminjajo razmerje C/Si v rastni komori. Toplota na tem območju se prenaša predvsem v obliki toplotnega sevanja. V položaju semenskega kristala se plinaste snovi Si, Si2c, Sic2 itd. V rastni komori so v prekomernem stanju zaradi nizke temperature pri kristalu semena, na odlaganje in rast pa se pojavijo na površini semena. Glavne reakcije so naslednje:

In₂C (g) + sic₂(g) = 3Sic (s)

In (g) + sic₂(g) = 2Sic (s)

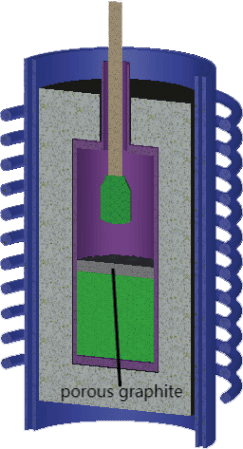

Scenariji prijavePorozni grafit z visoko čistočo v rasti posameznih kristalnih sicPeči v vakuumskem ali inertnem plinskem okolju do 2650 ° C:

Glede na raziskave literature je porozni grafit z visokim čistosti v veliko pomoč pri rasti sic Single Crystal. Primerjali smo rastno okolje SIC posameznega kristala z in brezPorozni grafit z visoko čistočo.

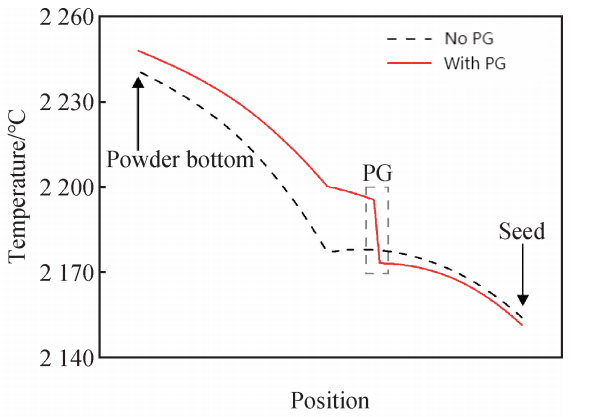

Temperaturna niha vzdolž sredinske črte lončka za dve strukturi z in brez poroznega grafita

V območju surovin so zgornja in spodnja temperaturna razlike v obeh strukturah 64,0 oziroma 48,0 ℃. Zgornja in spodnja temperaturna razlika v poroznem grafitu z visoko čistoči je razmeroma majhna, osna temperatura pa je bolj enakomerna. Če povzamemo, ima porozni grafit z visokim čistosti najprej vlogo toplotne izolacije, ki poveča celotno temperaturo surovin in znižuje temperaturo v rastni komori, ki je primerna za popolno sublimacijo in razgradnjo surovin. Obenem se zmanjšajo aksialne in radialne temperaturne razlike v območju surovin in povečana enakomernost porazdelitve notranje temperature. Kristali sic pomagajo hitro in enakomerno rastejo.

Poleg temperaturnega učinka bo porozni grafit z visoko čistočo spremenil tudi pretok plina v enojni kristalni peči SIC. To se v glavnem odraža v dejstvu, da bo porozni grafit z visoko čistoči upočasnil hitrost materiala na robu in s tem stabiliziral hitrost pretoka plina med rastjo enojnih kristalov SIC.

Ⅱ. Vloga poroznega grafita visoke čistosti v peči SIC Single Crystal Growth

V sic enojni kristalni rastni peči z visokim čistosti poroznega grafita je transport materialov omejen z visokim čistosti poroznega grafita, vmesnik je zelo enakomeren in na rastnem vmesniku ni roba. Vendar pa je rast kristalov sic v enotni peči s kristalnimi rastnimi peči s poroznim grafitom z visoko čistočijo razmeroma počasna. Zato za kristalni vmesnik uvedba poroznega grafita visoke čistosti učinkovito zavira visok pretok materiala, ki ga povzroča robna grafizacija, s čimer se kristal SIC enakomerno raste.

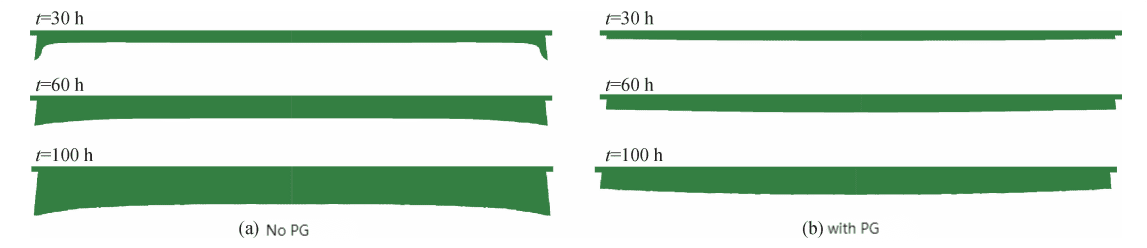

Vmesnik se sčasoma spreminja med enotno rastjo kristalov SIC z poroznim grafitom z visoko čisto čistostjo

Zato je porozni grafit z visoko čistočo učinkovito sredstvo za izboljšanje rastnega okolja kristalov SIC in optimizacijo kakovosti kristalov.

Porozna grafitna plošča je tipična oblika poroznega grafita

Shematski diagram pripravka enojnega kristala SiC z uporabo porozne grafitne plošče in PVT metodeCVDIncsurovo materialod razumevanja polprevodnika

Prednost Vetek Semiconductor je v svoji močni tehnični ekipi in odlični servisni ekipi. Glede na vaše potrebe lahko prilagodimo primernohvnaprejporozni grafiteIzdelki za vas, ki vam bodo pomagali doseči velik napredek in prednosti v industriji SIC Single Crystal Growth.
