Kaj je polmesec v reakcijski komori LPE?

V sistemih za epitaksijo iz silicijevega karbida (SiC) ostaja veliko ključnih komponent reaktorjev neznanih zunaj industrije za proizvodnjo polprevodnikov. Ena od teh komponent je "Halfmoon", strukturni del na osnovi grafita, ki se običajno uporablja v reakcijskih komorah LPE.

Čeprav Halfmoon sam po sebi ni nosilec rezin, igra pomembno vlogo pri ohranjanju stabilnosti reaktorja med procesi epitaksialne rasti pri visoki temperaturi. Ko se proizvodnja polprevodnikov SiC premika proti večjim rezinam in strožjemu nadzoru procesa, sta zasnova in materialna zmogljivost notranjih komponent reaktorja postala vse bolj pomembna.

Razumevanje reakcijske komore LPE

LPE (Epitaksija v tekoči fazi) je tehnika rasti kristalov, ki se uporablja v proizvodnji polprevodnikov. V sistemih epitaksije SiC reakcijska komora deluje pod izjemno zahtevnimi pogoji, ki vključujejo:

• Visoke temperature
• Reaktivni procesni plini
• Dolgi toplotni cikli
• Stroga kontrola kontaminacije
• Zahteve za stabilen pretok plina

Sodobni epitaksijski sistemi SiC, kot so reaktorji LPE, se močno zanašajo na stabilne strukture termičnega polja in upravljanje pretoka plina znotraj reakcijske komore. Tudi majhne razlike v porazdelitvi temperature ali enakomernosti pretoka plina lahko neposredno vplivajo na kakovost epitaksialne plasti in konsistenco rezin.

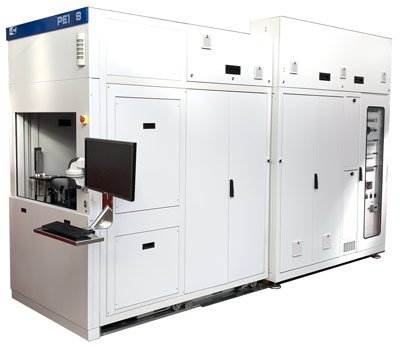

LPE PE1O6 SiC epitaksijski reaktor, vodoravni sistem vročih sten, ki se uporablja za napredno rast SiC rezin.

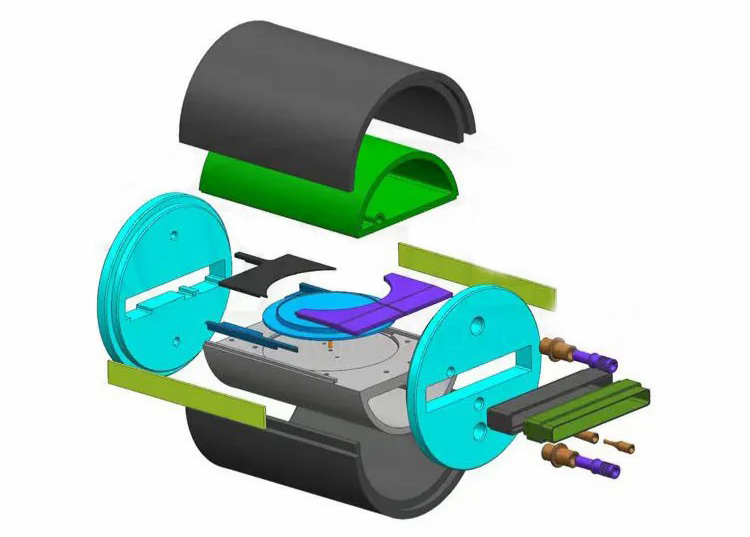

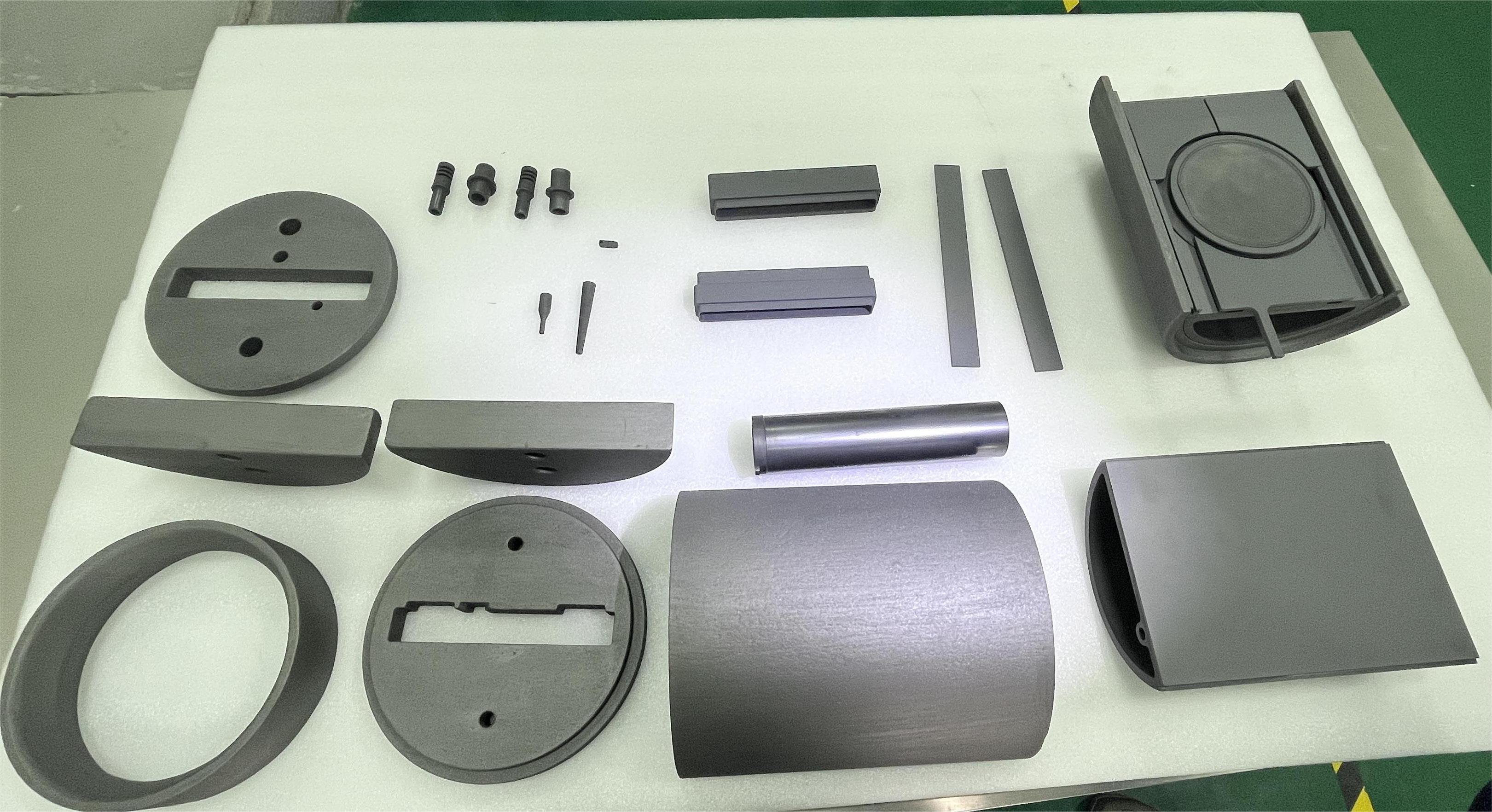

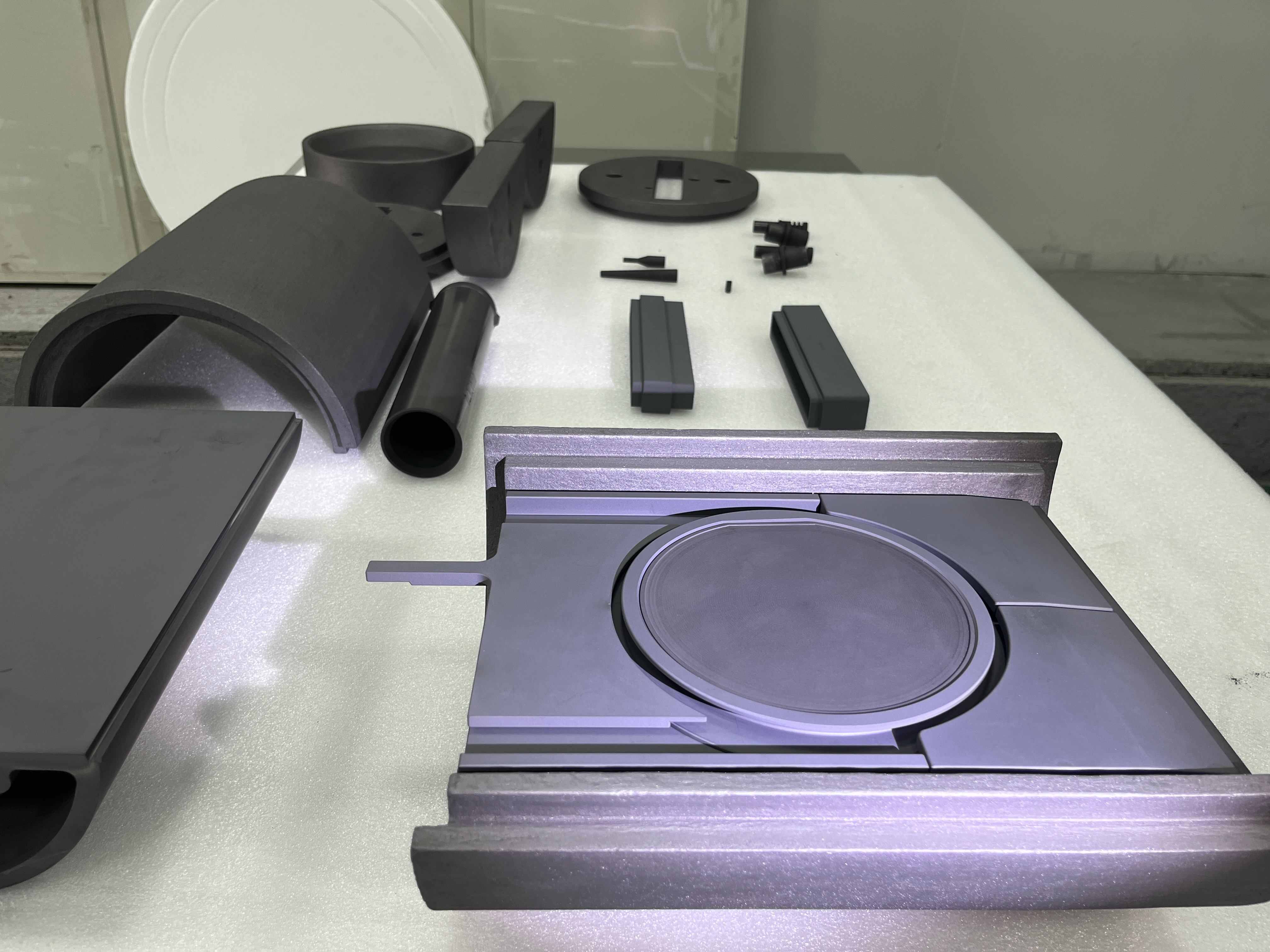

V komori več komponent na osnovi grafita deluje skupaj, da ustvari nadzorovano toplotno in kemično okolje za epitaksialno rast. Halfmoon je ena od teh podpornih strukturnih komponent.

Zakaj se imenuje "Halfmoon"?

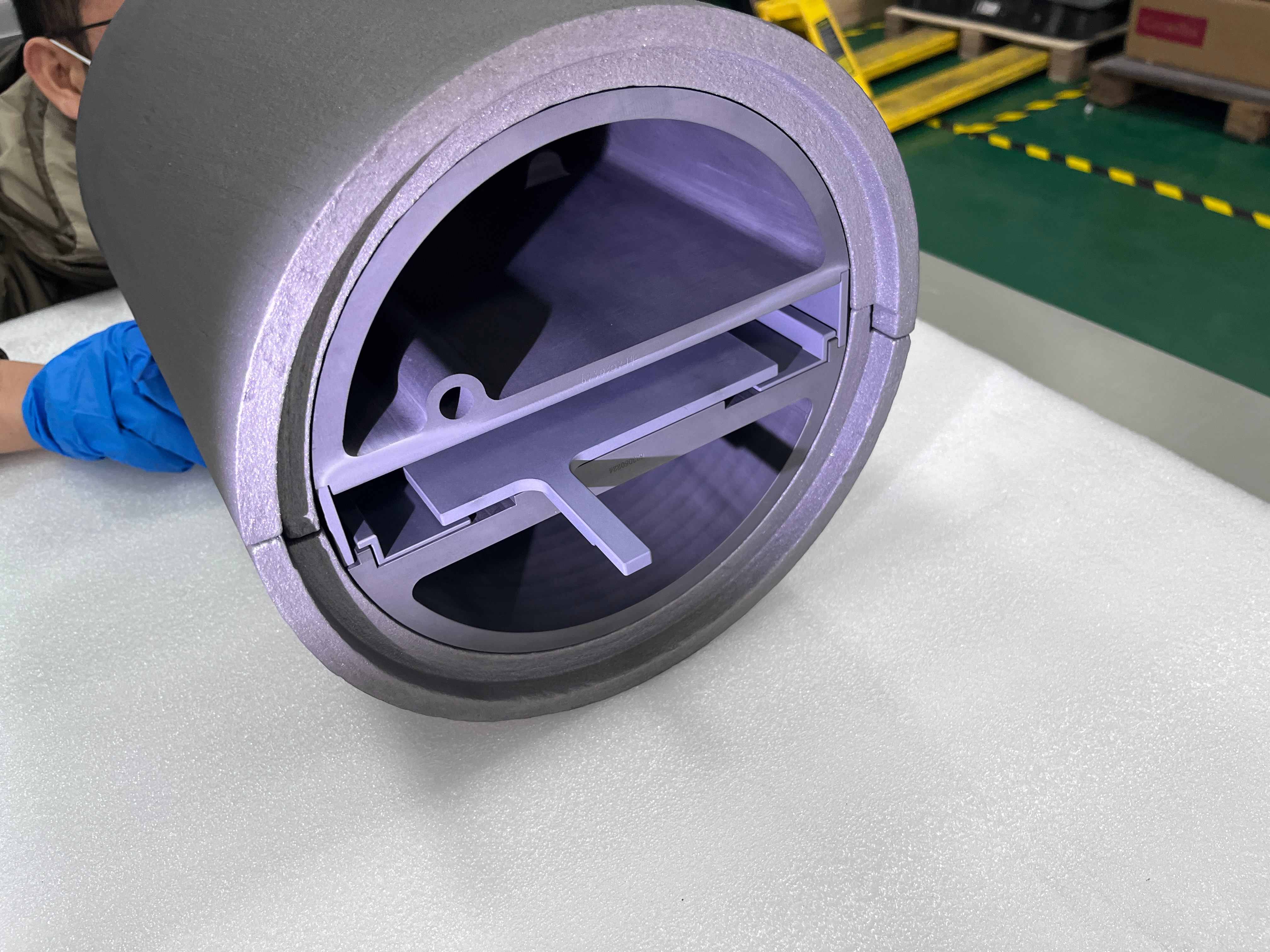

Del je dobil ime predvsem po svoji obliki. V mnogih reaktorjih LPE je komponenta videti podobna strukturi polkroga ali polmeseca, če je nameščena okoli območja vročega območja.

Različni proizvajalci opreme uporabljajo nekoliko drugačne oblike. Nekateri deli Halfmoona so debelejši, nekateri vključujejo dodatne podporne strukture, nekateri pa so neposredno povezani z vrtljivimi sklopi znotraj komore.

V dejanskih reaktorskih sistemih je geometrija običajno optimizirana skupaj s toplotnim poljem in postavitvijo komore, namesto da bi sledila enemu univerzalnemu standardu.

Funkcije komponente Halfmoon

Čeprav se zasnove reaktorjev razlikujejo, komponente Halfmoon običajno prispevajo k več pomembnim funkcijam.

1. Podporne strukture reaktorja

V epitaksijskem reaktorju se številni grafitni deli med cikli segrevanja večkrat razširijo in skrčijo. Zaradi tega postane mehanska stabilnost notranjih podpornih komponent pomembna pri dolgih proizvodnih serijah.

V nekaterih zasnovah reaktorjev Halfmoon pomaga vzdrževati relativni položaj bližnjih komornih struktur v pogojih delovanja pri visokih temperaturah. Tudi majhna deformacija lahko vpliva na poravnavo komore ali ponovljivost postopka.

2. Pomoč pri stabilnosti pretoka plina

Obnašanje toka plina v SiC reaktorju je bolj zapleteno, kot se zdi navzven. Pri visoki temperaturi lahko celo razmeroma majhne strukturne spremembe znotraj komore spremenijo lokalne pogoje pretoka.

Odvisno od platforme reaktorja lahko Halfmoon posredno vpliva na to, kako se procesni plini gibljejo po območju vročega območja. To je eden od razlogov, zakaj se geometrija notranje komore med razvojem reaktorja pogosto skrbno optimizira.

3. Usklajevanje toplotnega polja

Sodobni epitaksijski sistemi zahtevajo skrbno nadzorovane toplotne gradiente. Razporeditev grafitnih komponent znotraj komore vpliva na porazdelitev toplote in toplotno učinkovitost.

Komponente polmeseca lahko posredno vplivajo na:

• Odboj toplote
• Toplotna bilanca
• Lokalna temperaturna stabilnost
• Zmogljivost toplotne zaščite

To postaja vedno bolj pomembno za obdelavo rezin velikih dimenzij.

4. Podporni mehanski rotacijski sistemi

Nekateri sistemi LPE uporabljajo vrtljive sklope za izboljšanje enakomernosti nanašanja med epitaksialno rastjo. V teh konfiguracijah je spodnji polmesec lahko integriran z bližnjimi vrtljivimi ali podpornimi strukturami znotraj komore.

Mehanske zahteve lahko postanejo precej zahtevne, ker mora reaktor neprekinjeno delovati pri visokih temperaturah in kemično reaktivnih pogojih.

Zakaj se grafit še vedno pogosto uporablja v reaktorskih sistemih

Tudi danes ostaja grafit eden najbolj praktičnih materialov za uporabo v polprevodniškem termičnem polju. Je razmeroma lahek, lahko ga je strojno obdelati v zapletene oblike in ohranja stabilne lastnosti pri temperaturah, kjer bi mnoge kovine propadle.

Za proizvajalce reaktorjev je še ena prednost, da se grafit dobro odziva na natančno obdelavo, kar je pomembno za komponente, nameščene znotraj ozkih komornih prostorov.

Hkrati ima goli grafit tudi omejitve. Pri dolgotrajni izpostavljenosti reaktivnim procesnim plinom in ponavljajočim se toplotnim ciklom se lahko površina postopoma razgradi ali ustvari delce. Zaradi tega se zdaj prevlečene grafitne strukture pogosto uporabljajo v sodobnih epitaksijskih sistemih SiC.

Vloga CVD SiC prevleke

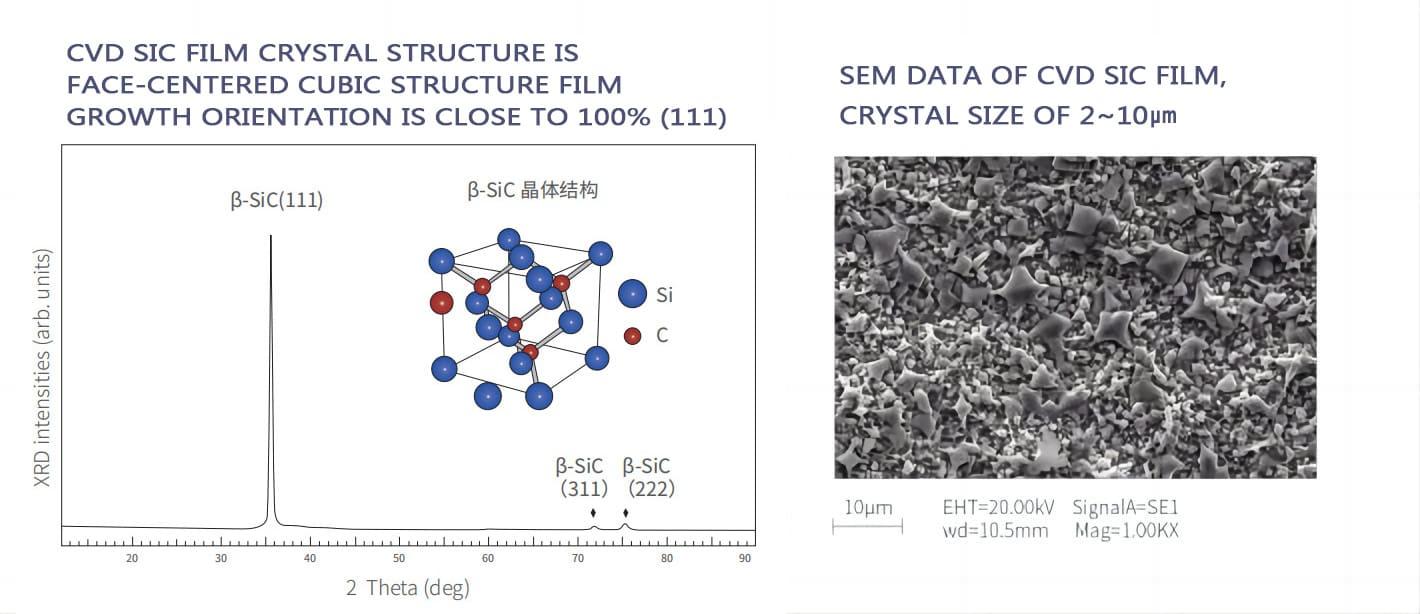

CVD SiC (Chemical Vapor Deposition Silicon Carbide) prevleka se pogosto uporablja na komponentah grafitnih reaktorjev v SiC epitaksijskih sistemih.

Prevleka tvori gosto zaščitno plast na površini grafita, ki pomaga izboljšati:

• Odpornost proti koroziji
• Čistost površine
• Odpornost proti obrabi
• Zmogljivost toplotnega šoka
• Stabilnost procesa

Grafitne komponente, prevlečene s SiC, zdaj pogosto najdemo v:

• Susceptorji
• Nosilci za rezine
• Obloge komore
• Komponente pretoka plina
• Polmesečni sestavi

Zakaj več podjetij preučuje TaC premaze

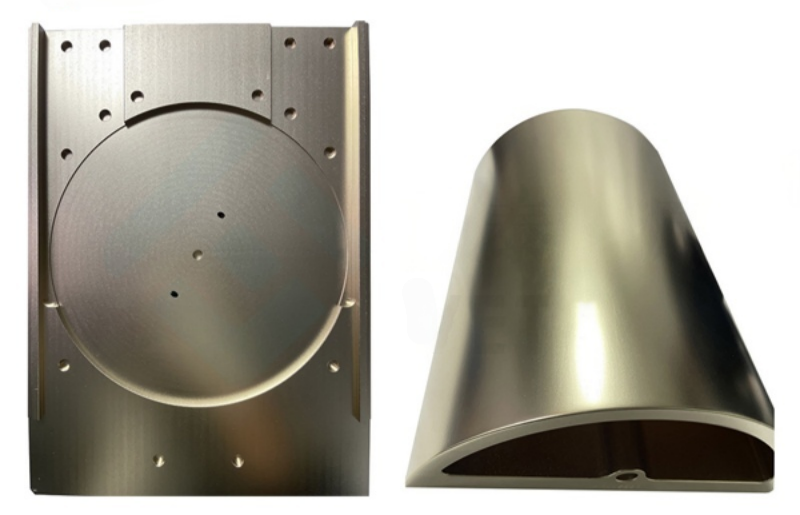

V zadnjih letih je TaC prevleka začela pritegniti več pozornosti v naprednih polprevodniških aplikacijah termičnega polja, zlasti pri visokotemperaturnih procesih SiC.

Eden od razlogov je, da nekateri sistemi za rast kristalov naslednje generacije delujejo v pogojih, kjer se lahko običajni premazni materiali soočijo z večjo toplotno in kemično obremenitvijo v dolgih procesnih ciklih.

V primerjavi s tradicionalnimi SiC prevlekami TaC na splošno kaže večjo kemično stabilnost pri izjemno visokih temperaturah. Zaradi tega raziskovalci in proizvajalci opreme še naprej ocenjujejo njegov potencial za prihodnje sisteme visokotemperaturnih reaktorjev.

Toplotnoizolacijski materiali okoli reaktorja

Poleg strukturnih grafitnih delov na delovanje reaktorja močno vplivajo tudi toplotnoizolacijski materiali.

Polprevodniški sistemi pogosto uporabljajo:

• Mehak grafitni filc
• Trda grafitna klobučevina
• Klobučevina iz ogljikovih vlaken na osnovi PAN
• Ogljikovi kompozitni izolacijski materiali

Ti materiali pomagajo zmanjšati izgubo toplote in ohranjajo stabilno porazdelitev temperature med dolgimi cikli rasti.

Naraščajoče zahteve v sodobni SiC epitaksiji

Ko se industrija SiC premika proti 200 mm ploščam za rezine, se notranje komponente reaktorja soočajo z vedno strožjimi zahtevami glede toplotne stabilnosti, dimenzijske natančnosti in nadzora kontaminacije.

Hiter razvoj električnih vozil, sistemov obnovljive energije in visokofrekvenčne močnostne elektronike pospešuje povpraševanje po SiC rezinah.

Ker se velikosti rezin povečujejo s 4-palčnih na 6-palčne in 8-palčne platforme, morajo komponente reaktorja izpolnjevati strožje zahteve za:

• Dimenzijska natančnost
• Enotnost premaza
• Toplotna stabilnost
• Nadzor čistosti
• Mehanska zanesljivost

Tudi podporne komponente komor, kot so sklopi Halfmoon, postajajo tehnično bolj zahtevne.

Zaključek

Morda se zdi, da je Halfmoon razmeroma preprosta grafitna struktura znotraj reakcijske komore LPE, vendar prispeva k več pomembnim vidikom delovanja reaktorja, vključno s toplotno stabilnostjo, koordinacijo pretoka plina in mehansko podporo.

Njegov razvoj odraža tudi širše trende v proizvodnji polprevodnikov: višje temperature, čistejši procesi, večje rezine in naprednejši materialni inženiring.

Ker se tehnologija epitaksije SiC še naprej razvija, bodo reaktorske komponente in tehnologije premazov verjetno postale še bolj specializirane in usmerjene v učinkovitost.
