Optimiziranje zmogljivosti MicroLED s substrati SiC in naprednimi premazi

V1: Zakaj se MicroLED vedno bolj zanašajo na podlage SiC?

To je predvsem boj proti vročini in strukturnim napakam. Medtem ko je bil safir star način, silicijev karbid (SiC) prevzema prednost, ker je njegova toplotna prevodnost preprosto na drugi ravni. To je pomembno, ker si pri aplikacijah MicroLED z visoko močjo ne morete privoščiti "padca učinkovitosti", ki ga povzroči pregrevanje. Ampak to je več kot samo to, da ostaneš hladen. Rešetka ujemanja med SiC in plastmi LED je neverjetno tesna - veliko boljša kot silicij. Ta natančnost zmanjša napake že na začetku, zaradi česar so substrati SiC logična, četudi bolj vrhunska osnova za zaslone, ki dejansko trajajo.

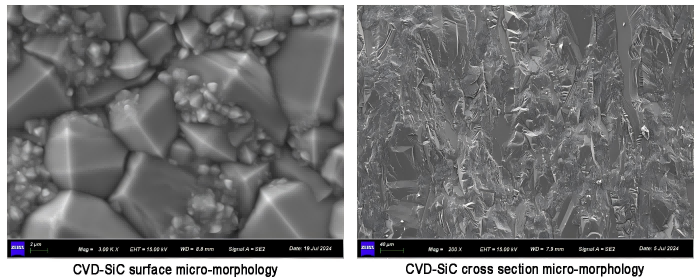

V2: CVD SiC proti sintranemu SiC: Kateri dejansko zmaga pri proizvodnji MicroLED?

Čeprav imata oba svoje mesto, je CVD (kemično naparjanje) SiC tukaj zlati standard. Zakaj? Ker je tako rekoč brez por in neverjetno čist. Sintrani SiC je res trden, toda te drobne mikroskopske pore lahko povzročijo opustošenje v občutljivih polprevodniških procesih. Če si prizadevate za rast MOCVD z visokim izkoristkom, se o izjemno gladki površini CVD SiC visoke čistosti ni mogoče pogajati.

V3: Zakaj so prevleke TaC tako pomembne v procesu MOCVD?

Pomislite na tantalov karbid (TaC) kot na visokotehnološki ščit. Okolja MOCVD so brutalna – ekstremna vročina in agresivne kemikalije so norma. Prevleka iz TaC tvori robustno pregrado, ki preprečuje razjedanje opreme ali odpadanje delcev. Ne gre le za daljšo življenjsko dobo strojne opreme; gre za ohranjanje neokrnjenega okolja za rast, tako da so LED same brezhibne.

V4: Katere specifične komponente SiC so "uspešne ali zlomne" za opremo MicroLED?

Težka dvigala so sprejemniki, obroči in nosilci rezin (ali diski). Te komponente so med epitaksialno rastjo prav na ognjeni črti. Z obdelavo teh delov s CVD SiC ali TaC zagotovite enakomerno porazdelitev toplote in kemično odpornost. Če ti deli odpovejo ali nihajo, bo izkoristek vaše naprave strmo padel.

5. Kaj so vzroki za nizke stopnje izkoristka MicroLED? Kako materiali vplivajo na stopnje donosa?

Iskreno povedano, nizek izkoristek je "slon v sobi" za skaliranje MicroLED. Večina teh proizvodnih napak je posledica dveh krivcev: velikega toplotnega stresa in tistih nadležnih potepuških delcev, ki se prikradejo med rastjo. Tukaj izbira materialov spremeni igro. S prehodom na vrhunske substrate SiC in vključitvijo komponent, prevlečenih s TaC, v bistvu gradite trdnjavo pred napakami. Ti materiali ustvarjajo kot kamen trdno, predvidljivo okolje, ki preprečuje, da bi rezine pod pritiskom pokale ali se zvijale. Na kratko? Boljši materiali pomenijo manj "slabosti" in veliko lažjo pot do množične proizvodnje.

V6: Ali lahko res odpravimo kontaminacijo z delci v MOCVD?

"Odpraviti" je močna beseda, vendar jo zagotovo lahko zmanjšate. Standardne komponente se sčasoma pogosto razgradijo in "izločijo" delce. Premazi, kot sta TaC ali CVD SiC, ustvarijo kemično inertno, kot steklo gladko površino, ki se ne lušči. Prav ta čistoča je tisto, kar loči visoko zmogljiv MicroLED od okvarjenega.

V7: SiC vs. Sapphire vs. Silicij: Hitra razčlenitev.

SiC:Vrhunska izbira. Obvladuje toploto kot profesionalec in se popolnoma ujema z rešetko, čeprav ima višjo ceno.

Safir:Proračunu prijazen veteran. Je široko dostopen, vendar ima težave z odvajanjem toplote in višjimi stopnjami napak.

Silicij:Odlično za integracijo z obstoječo elektroniko, vendar toplotna neusklajenost pogosto povzroči razpokane plasti ali slabo delovanje.

V8: Kako se MicroLED ujemajo s prihodnostjo polprevodnikov tretje generacije?
MicroLED so "ubijalska aplikacija" za materiale tretje generacije, kot sta GaN in SiC. Gledamo v prihodnost, ki jo določata nora svetlost in izjemno nizka poraba energije. Ne glede na to, ali gre za naslednjo generacijo očal AR/VR ali visokokontrastnih avtomobilskih zaslonov, bo sinergija med podlagami SiC in zaščitnimi premazi hrbtenica zanesljivosti industrije.
