Komponente Aixtron G10: ključni deli za visoko zmogljivo SiC epitaksijo

Tehnologija silicijevega karbida (SiC) se vedno bolj pomika proti večjim rezinam in večji proizvodnji. To pomeni, da napredni epitaksijski sistemi, kot je platforma Aixtron G10, postajajo vse pomembnejši v proizvodnji polprevodnikov tretje generacije.

V primerjavi s starejšimi reaktorji sistemi Aixtron G10 potrebujejo strožji nadzor nad toplotnimi polji, stabilnostjo pretoka plina, kontaminacijo z delci in trajanjem delov. Vsaka notranja komponenta reaktorja neposredno vpliva na kakovost epitaksialne rasti, enakomernost rezin in stabilnost proizvodnje.

Ta članek vas popelje skozi glavne komponente Aixtron G10, ki se uporabljajo v sistemih epitaksije SiC. Pojasnili bomo, kaj počnejo, katere materiale potrebujejo in zakaj so pomembni pri obdelavi visokotemperaturnih polprevodnikov.

Kaj so komponente Aixtron G10?

Komponente Aixtron G10 so ključni notranji deli reaktorja, ki se nahajajo v komori za epitaksijo SiC. Skupaj pomagajo ohranjati stabilne toplotne razmere, optimizirajo distribucijo plina, podpirajo vrtenje rezin in zmanjšajo kontaminacijo med visokotemperaturno epitaksialno rastjo.

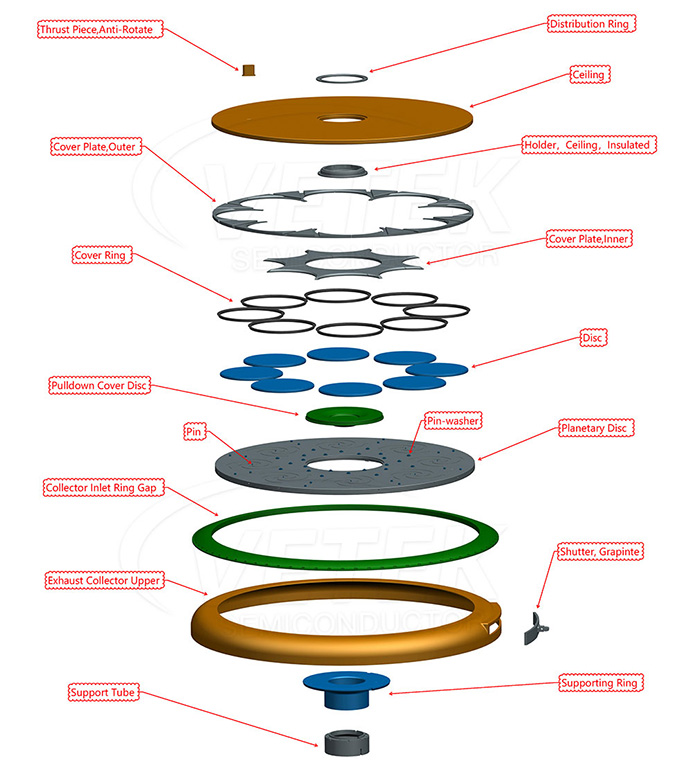

Tipični deli, ki jih boste našli v reaktorju Aixtron G10, vključujejo:

• Strop
• Razdelilni obroč
• Pokrivni prstan
• Pokrivne plošče
• Planetarni disk
• Pulldown Cover Disc
• Izpušni kolektor
• Podporni prstan
• Podporna cev
• Grafitni zaklop
• Sklopi zatičev in podložk

Večina teh delov neprekinjeno deluje pri temperaturah nad 1500 °C, medtem ko so izpostavljeni korozivnim procesnim plinom, kot sta silan in ogljikovodiki. Materialna učinkovitost je torej absolutno kritična.

Ključna funkcionalna področja znotraj reaktorja Aixtron G10

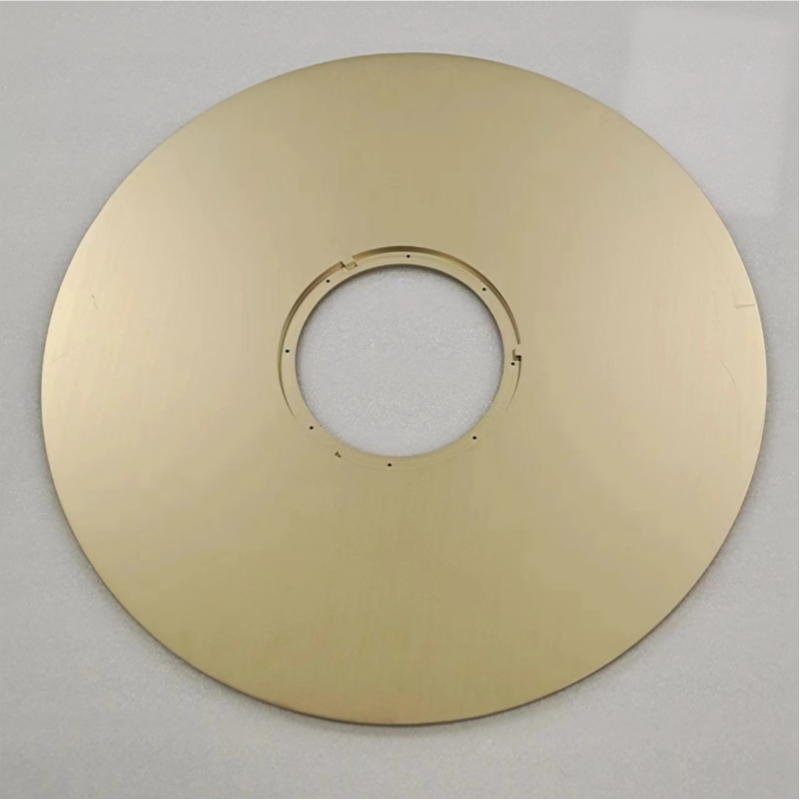

1. Stropne komponente

Strop je glavni del toplotnega polja reaktorja. Pomaga ohranjati stabilno temperaturo komore, usmerja pretok plina in ščiti zgornje strukture reaktorja pred neposredno vročino.

Dobre stropne komponente morajo imeti:

• Trdna toplotna stabilnost
• Nizko nastajanje delcev
• Močna odpornost proti koroziji
• Enotna kakovost premaza
• Dolgoročna dimenzijska stabilnost

Grafit, prevlečen s CVD SiC, je tu pogosta izbira, saj vam daje toplotno prevodnost grafita in kemično odpornost silicijevega karbida.

2. Razdelilni obroč

Razdelilni obroč nadzoruje in usmerja pretok plina v komori. Enakomerna porazdelitev plina je bistvena za doseganje dosledne debeline epitaksialne plasti na vseh rezinah.

Če pretok plina ni dobro nadzorovan, lahko naletite na:

• Variacija debeline
• Dopinške nedoslednosti
• Površinske napake
• Manjši izkoristek rezin

Zato sta za ta del tako pomembna visoka natančnost obdelave in enakomeren premaz.

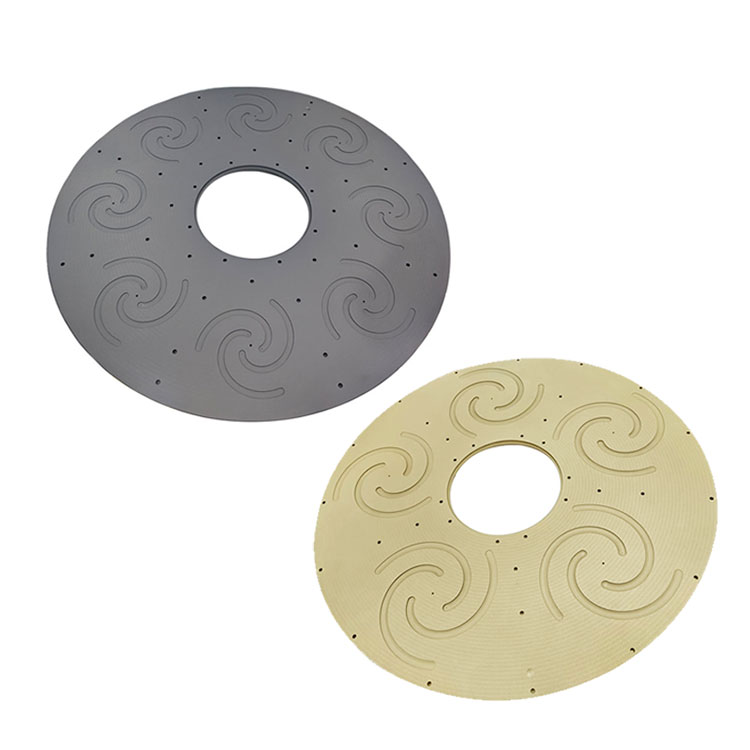

3. Sistem planetarnega diska

Planetarni disk je tisto, kar vrti rezine med epitaksialno rastjo. Gladko vrtenje izboljša enakomernost temperature in poskrbi, da so vse rezine enako izpostavljene plinu.

Za proizvodnjo velikih SiC rezin mora planetarni sistem vzdrževati:

• Dobra ravnost
• Nizka toplotna deformacija
• Visoka strukturna trdnost
• Stabilno delovanje z večkratnim ogrevanjem in hlajenjem

Sam disk je običajno izdelan iz grafita visoke čistosti z napredno CVD SiC prevleko.

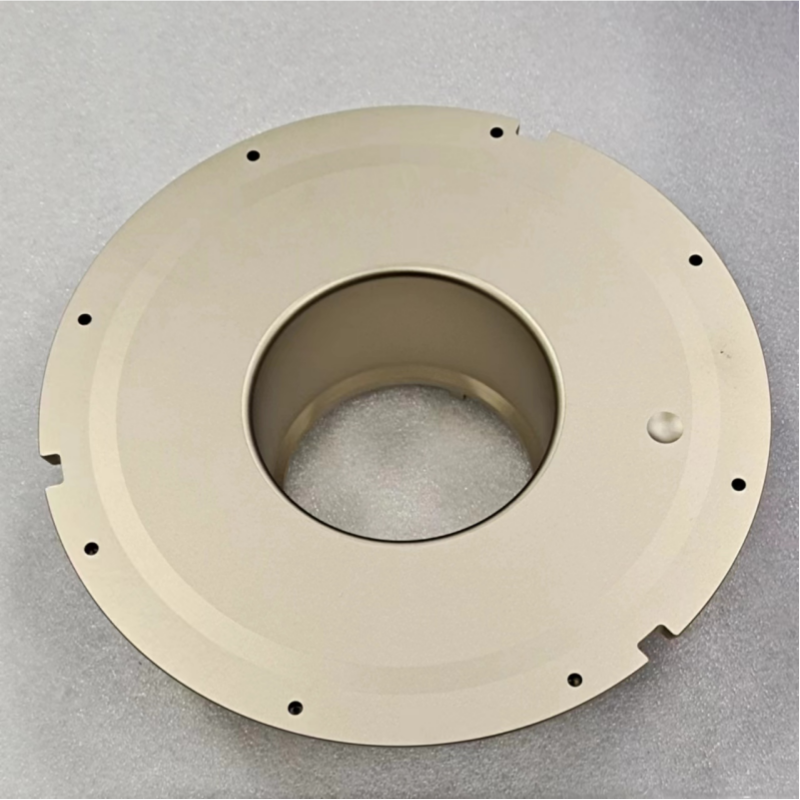

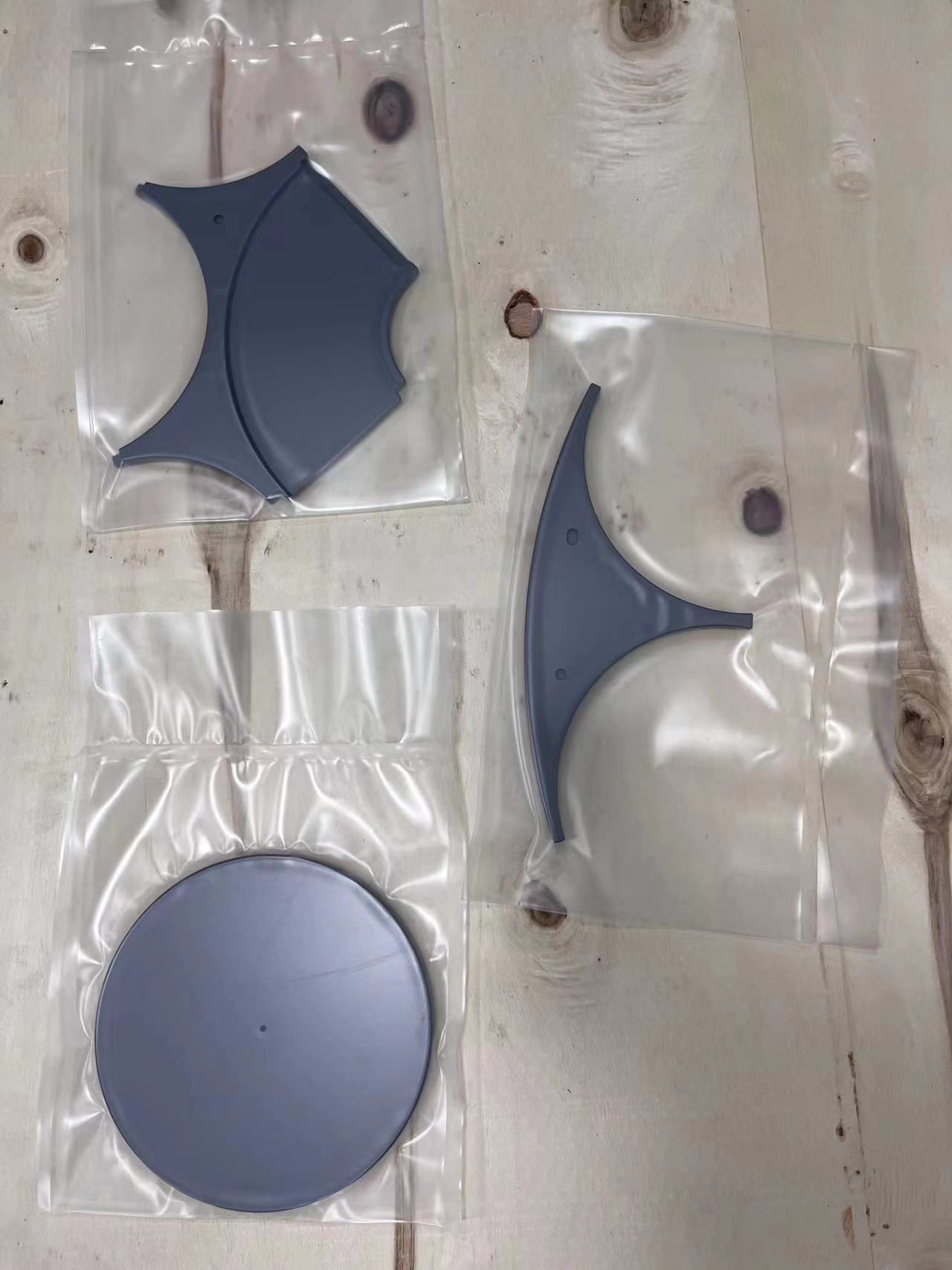

4. Pokrivni obroči in pokrivne plošče

Pokrivni obroči in pokrivne plošče ščitijo določena področja reaktorja in pomagajo stabilizirati toplotno polje.

Ti deli pomagajo pri:

• Zmanjšajte neželeno odlaganje
• Zmanjšajte kontaminacijo z delci
• Zaščitite grafitne strukture
• Podaljšajte življenjsko dobo komore

Ker gredo skozi veliko termičnih ciklov, je močan oprijem premaza obvezen.

5. Izpušni kolektorski sistem

Zbiralnik izpušnih plinov upravlja pretok izpušnih plinov in pomaga ohranjati enakomeren tlak v komori.

Stabilen pretok izpušnih plinov vodi do:

• Boljša ponovljivost postopka
• Čistejše komorno okolje
• Manj kopičenja delcev
• Daljši intervali med vzdrževanji

V naprednih sistemih epitaksije SiC morajo deli, povezani z izpušnimi plini, vzdržati tudi agresivne kemikalije in toplotno obremenitev.

Zakaj je izbira materiala pomembna pri SiC epitaksiji?

SiC epitaksija je težko okolje. Običajni materiali pogosto naletijo na težave, kot so:

• Prevleka se lušči
• Grafitna erozija
• Toplotno razpokanje
• Nastajanje delcev
• Kratka življenjska doba

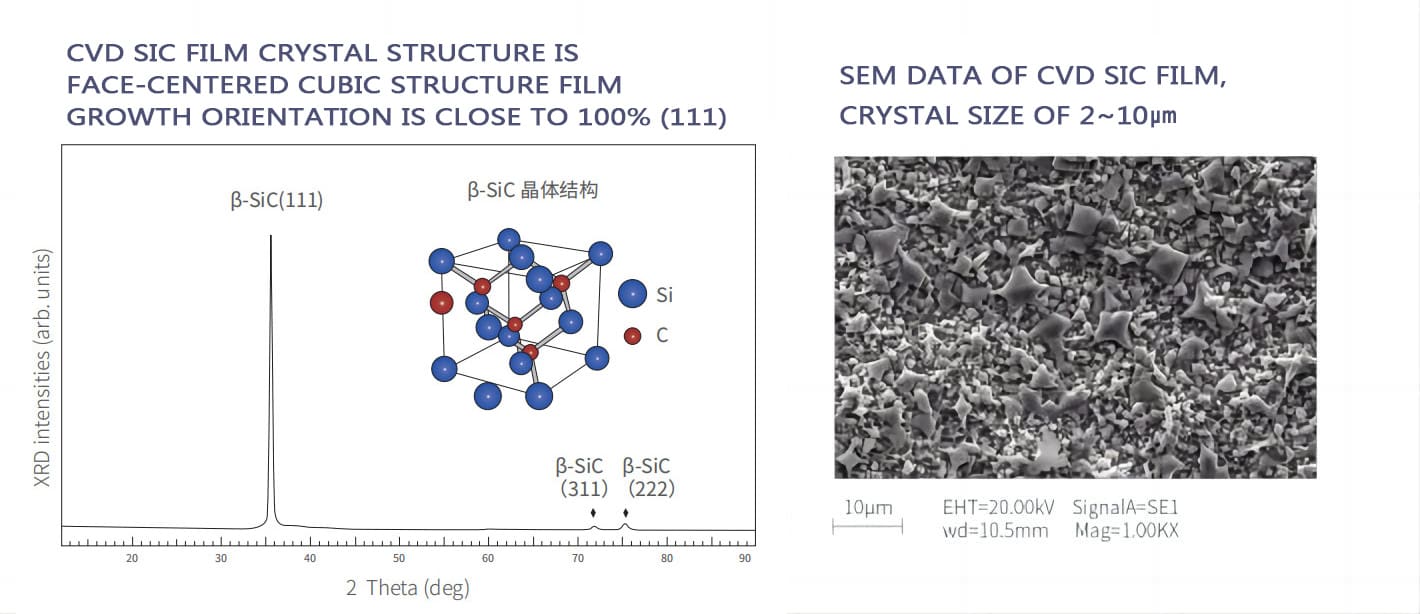

Da bi se izognili tem težavam, se napredni polprevodniški reaktorji obračajo na CVD SiC prevlečeni grafit. Prevleka CVD SiC vam omogoča:

• Odlična kemična odpornost
• Visoka čistost
• Velika odpornost na toplotne udarce
• Majhno tveganje kontaminacije
• Dolga življenjska doba

Trenutno je to eden najpogosteje uporabljenih materialov za vrhunske dele reaktorjev za epitaksijo SiC.

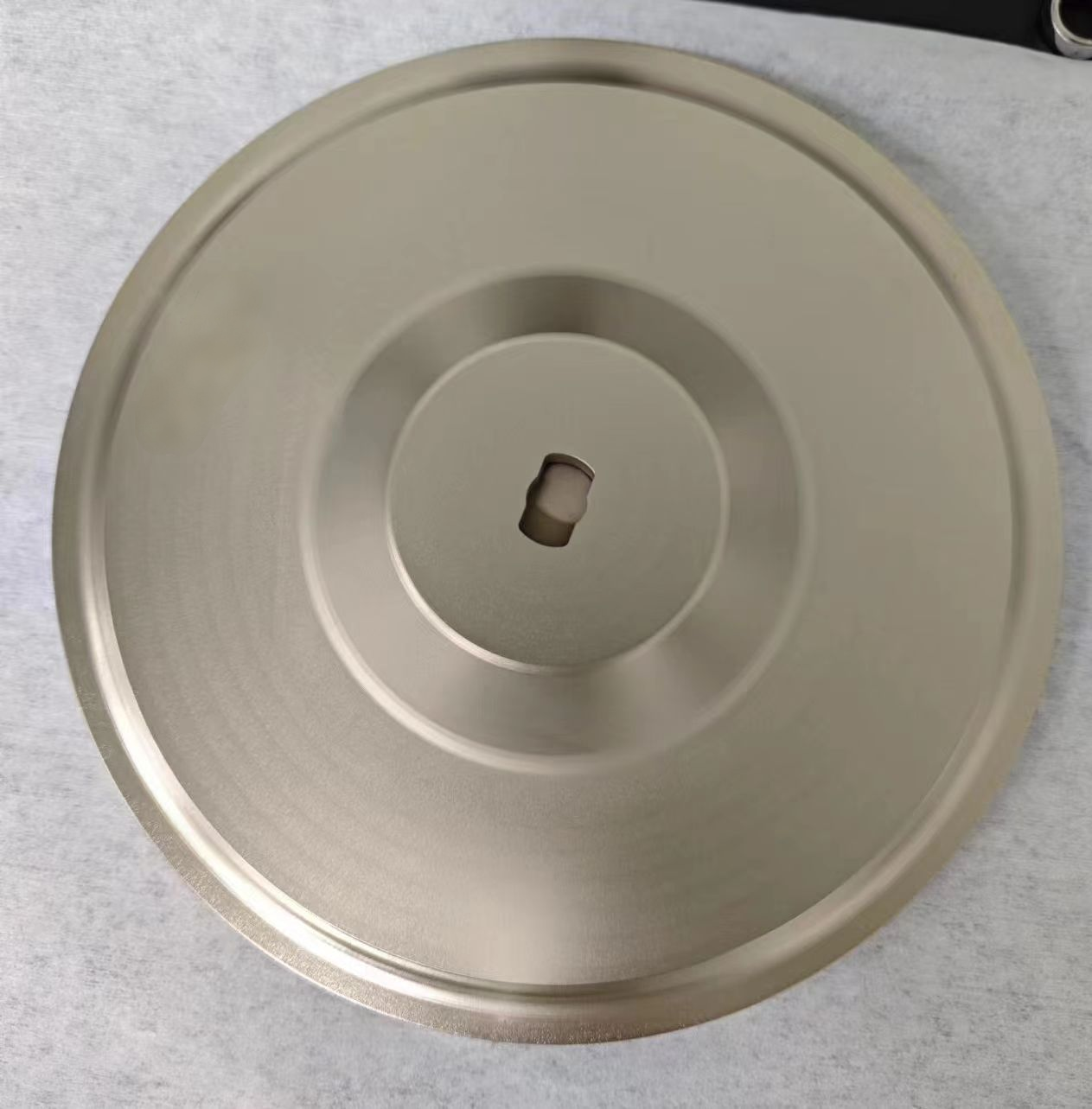

Prevleka TaC (tantalov karbid). se pojavlja kot naslednji korak za aplikacije pri ultra visokih temperaturah. V primerjavi z običajnimi SiC premazi, TaC premazi ponujajo:

• Boljša visokotemperaturna stabilnost
• Močnejša odpornost proti koroziji
• Manjše tveganje za nastajanje delcev
• Stabilno delovanje nad 2000°C

TaC prevleke so še posebej obetavne za prihodnje platforme, ki uporabljajo večje rezine in višje temperature.

Proizvodni izzivi za komponente Aixtron G10

Za izdelavo visokokakovostnih komponent Aixtron G10 so potrebne napredne proizvodne zmogljivosti, vključno z:

• Čiščenje grafita visoke čistosti
• Natančna CNC obdelava
• Okolja polprevodniških premazov
• Tehnologija enotnega CVD premaza
• Obdelava komponent velikih dimenzij
• Stroga kontrola čistosti in dimenzij

Že majhno odstopanje v dimenzijah ali enakomernosti prevleke lahko vpliva na stabilnost reaktorja in epitaksialno zmogljivost.

Zmogljivost VeTek Semiconductor za komponente Aixtron G10

VeTek Semiconductor je specializiran za polprevodniške tehnologije grafita in premazov za napredne aplikacije epitaksije.

Ponujamo komponente po meri, združljive z:

• Aixtron G10
• Aixtron G5
• SiC epitaksijski sistemi
• MOCVD reaktorji

Naš asortiman izdelkov vključuje:

• CVD SiC prevlečene grafitne komponente
• Komponente prevleke TaC
• Planetarni diski
• Stropne komponente
• Pokrivni obroči
• Grafitni deli toplotnega polja
• Trdne komponente SiC

Ti izdelki se pogosto uporabljajo v SiC epitaksiji, LED epitaksiji in naprednih polprevodniških sistemih termičnega polja.

Zaključek

Ker proizvodnja polprevodnikov SiC teži k večjim rezinam in večji proizvodni učinkovitosti, postajajo komponente Aixtron G10 vedno bolj pomembne za stabilnost reaktorja in epitaksialno kakovost.

Od stropnih struktur in planetarnih diskov do distribucijskih in izpušnih sistemov, vsaka komponenta neposredno vpliva na toplotno upravljanje, nadzor onesnaženja in konsistenco rezin.

S kombinacijo grafitnih materialov visoke čistosti, napredne tehnologije prevlek SiC CVD in prevlek TaC naslednje generacije sodobni deli reaktorjev pomagajo narediti proizvodnjo epitaksije SiC bolj stabilno in učinkovito za prihodnjo industrijo polprevodnikov.
