Kako rešiti velike variacije od žepa do žepa v večžepnih silicijevih epitaksijskih grafitnih susceptorjih?

Rešitev za optimizacijon za visokonatančne CVD SiC prevlečene susceptorje

Pri reševanju problema neenakomernosti debeline filma, ki ga povzroča velika variacija od žepa do žepa (1,4 %) v večžepnih silicijevih epitaksijskih grafitnih suceptorjih, je VeTek Semiconductor izboljšal ploskost suceptorja na <0,08 mm in zmanjšal variacijo od žepa do žepa na 0,69 % s pomočjo simulacije tokovnega polja v peči CVD in visoko natančna obdelava, ki znatno poveča izkoristek epitaksialnih rezin.

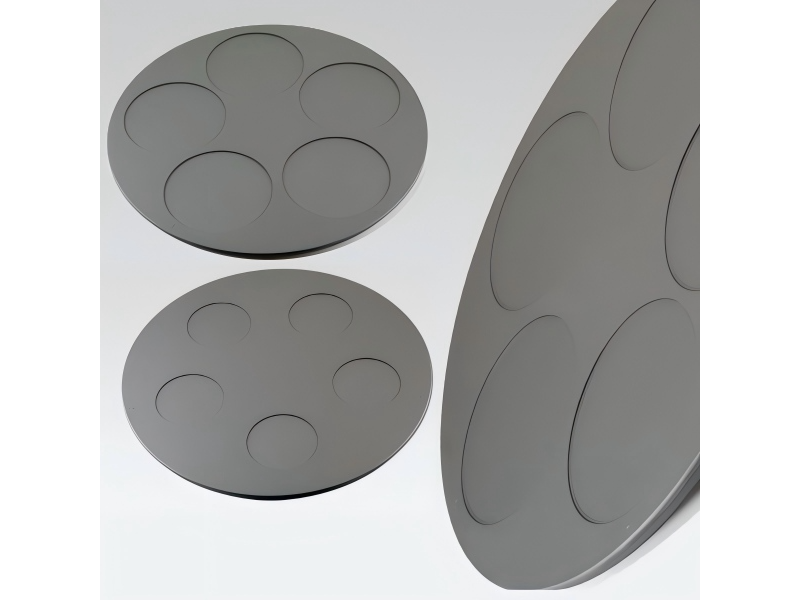

Večžepni silikonski epitaksi grafitni susceptorji z visoko natančno CVD SiC prevleko

I. Povzetek

Med proizvodnjo silicijeve epitaksije z več žepi se je naša stranka (livarna za polprevodniške rezine) soočila z dolgotrajnimi izzivi z velikimi variacijami debeline epitaksialne plasti od žepa do žepa (izvirni podatki: 1,4 %). To je močno vplivalo na konsistenco epitaksialne rezine in izkoristek naprave na koncu. Z izvajanjem 3D numerične simulacije in analize notranje dinamike tekočine in toplotnih polj znotraj CVD epitaksijske peči, v kombinaciji z optimizacijo strukture orodij in visoko natančno tehnologijo prevleke iz silicijevega karbida (CVD SiC) s kemičnim naparjevanjem, je ekipa VeTek Semiconductor znatno izboljšala ravnost površine večžepnega silicijevega epitaksičnega grafitnega suceptorja iz <0,20 mm do <0,08 mm. Po teh izboljšavah se je naročnikova variacija debeline filma od žepa do žepa drastično zmanjšala na 0,69 %, kar je doseglo kvalitativni preskok v enotnosti debeline filma.

Primerjava ključnih meritev uspešnosti

II. Ozadje stranke: Iskanje visokokonsistentnih rešitev za epitaksialno proizvodnjo

Osrednja perspektiva: Pri proizvodnji silicijeve epitaksije velikih velikosti z več žepi se celo najmanjše deformacije susceptorjev povečajo zaradi dragih izgub izkoristka čipov.

Stranka v tem partnerstvu je vodilna livarna 8-palčnih/12-palčnih napajalnih naprav in silicijevih epitaksialnih rezin, ki v prvi vrsti izdeluje debeloslojne silicijeve epitaksialne rezine, ki se uporabljajo v visokonapetostnih MOSFET-jih, IGBT-jih in avtomobilski elektroniki. Ker nadaljnji kupci zahtevajo vse strožjo doslednost električnih parametrov čipa, sta debelina epitaksialne plasti in enakomernost upornosti postali ključni meritvi za ocenjevanje kakovosti epitaksialne rezine. Stranka uporablja silicijeve epitaksijske reaktorje CVD z več žepi, ki so zmožni obdelave več silicijevih rezin hkrati v eni sami seriji. Vendar pa zaradi dolgotrajnega visokotemperaturnega toplotnega cikla in erozije plinskega toka njihovi prvotni grafitni suceptorji niso več mogli izpolnjevati visoko natančnih procesnih zahtev glede variacije od žepa do žepa in ravnosti.

III. Izzivi in ​​boleče točke: velike razlike od žepa do žepa povzročajo neenakomerno debelino filma

Osrednja perspektiva: Prevelike tolerance ravnosti grafitnega suceptorja neposredno motijo ​​toplotno prevodnost in porazdelitev polja pretoka plina znotraj CVD peči, kar sproži resne razlike v debelini med žepi.

Med CVD epitaksialno rastjo silicija se predhodni plini (kot je SiHCl3/SiH4) odlagajo pri visokih temperaturah na površino rezine, da tvorijo enokristalno epitaksialno plast. Grafitni suceptor ne deluje samo kot nosilec, ampak ima tudi ključno vlogo pri enakomerni toplotni prevodnosti in vodenju polja toka. Posebna tehnična ozka grla, s katerimi se sooča naročnik, so vključevala:

1. Razlika v debelini filma od žepa do žepa je dosegla do 1,4 %, kar je vplivalo na splošno enakomernost rezin

Zaradi mikrodeformacij na površini po dolgotrajni uporabi so naročnikovi originalni večžepni grafitni prijemalniki pokazali rahle razlike v globini žepa in učinkovitosti toplotnega sevanja med posameznimi žepi. Dejanske meritve so pokazale odstopanje od žepa do žepa do 1,4 %. Ta razlika je neposredno povzročila nedosledne stopnje rasti epitaksialne plasti na silicijevih rezinah, nameščenih v različnih žepih znotraj iste serije, kar je povzročilo preveliko odstopanje debeline filma.

2. Ploskost susceptorja pod <0,20 mm, ki je povzročila mejno toplotno polje in turbulenco v polju toka

Ploskost prvotnih suceptorjev je bilo mogoče ohraniti samo na ravni <0,20 mm. V visokotemperaturnih okoljih epitaksije 1100 °C–1200 °C neravna površina povzroči, da reakcijski tok plina tvori lokalizirane vrtince, hkrati pa ustvarja neenakomerne vrzeli med suceptorjem in indukcijskim grelnikom. To je nato povzročilo neenakomerna toplotna polja po površini, kar je poslabšalo nihanje debeline filma.

Bolečine in analiza tehničnega mehanizma

IV. Rešitev po meri VeTek: simulacija polja pretoka CVD in optimizacija orodij z izjemno natančnostjo

Osnovna perspektiva: Optimiziranje toka in toplotnih polj z numerično simulacijo, v kombinaciji z mikronsko natančnostjo CNC obdelave in gosto prevleko CVD SiC visoke čistosti, temeljito preoblikuje delovanje suceptorja.

Da bi rešili naročnikovo variacijo od žepa do žepa in ozka grla pri ravnosti, je inženirska ekipa VeTek Semiconductor opravila ocene na kraju samem, ekstrahirala operativne parametre reaktorja in zasnovala popolnoma prilagojeno rešitev za optimizacijo od konca do konca:

VeTek Semiconductor Advanced Precision Machining, Cleanroom & Facilities za nadzor kakovosti

1. Simulacija notranjega toka in toplotnega polja CVD peči

Z uporabo ANSYS Fluent so bile izvedene 3D numerične simulacije za hitrost pretoka plina, debelino mejne plasti in toplotni prenos toplote znotraj reaktorja CVD. Na podlagi analiz modeliranja so bili preoblikovani prehodni radiji robov žepa in strukture žlebov za vodenje plina na površini suceptorja, kar je omogočilo, da reaktantni plini vzdržujejo zelo dosleden režim laminarnega toka nad vsakim žepom in odpravili lokalizirane vrtince.

2. Visoko precizna obdelava grafitne podlage in optimizacija orodij

Kot substratni material je bil izbran izotropni izostatični grafit visoke gostote in visoke čistosti, skupaj z nadgrajenim 5-osnim CNC natančnim obdelovalnim orodjem. Z izboljšanjem nadzora napetosti vpenjanja in poti orodja med obdelavo je bila ravnost suceptorja po strojni obdelavi strogo nadzorovana navzdol od <0,20 mm do <0,15 mm, pri čemer jedro vrhunske površine suceptorja dosega prelomno ravnost <0,08 mm.

3. Lastniška tehnologija prevleke visoke čistosti CVD SiC

Zelo gosta prevleka α-SiC z enakomerno debelino je bila zrasla na površini grafitne podlage s kemičnim naparjevanjem (CVD). Prevleka ima čistost do 99,999 % (razred 5N-6N), visoko toplotno prevodnost in odpornost proti koroziji zaradi vročega klorovodika (HCl). Popolnoma se ujema s koeficientom toplotnega raztezanja (CTE) grafitne podlage, kar zagotavlja ničelne mikrorazpoke ali razslojevanje med hitrim termičnim ciklom.

Tehnična rešitev in prednosti delovanja

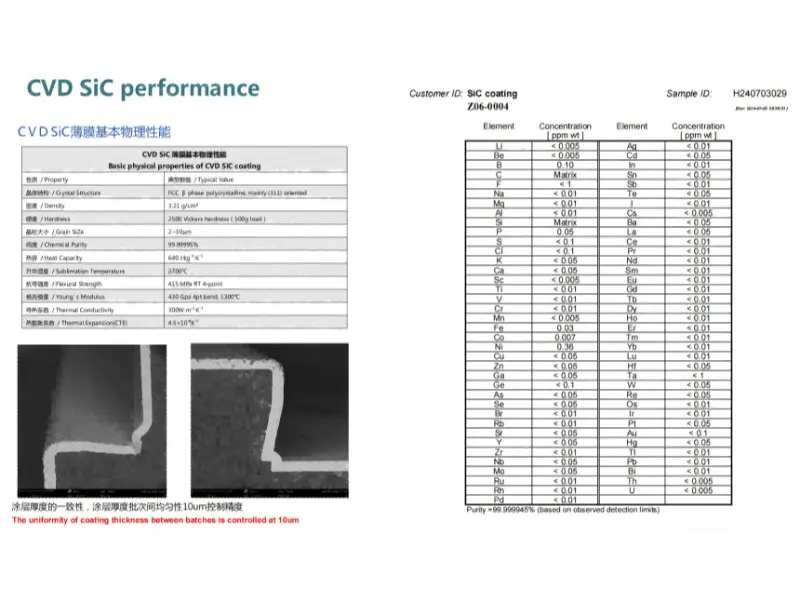

Ključne fizikalne lastnosti, enakomernost debeline SEM in analiza ultravisoke čistosti CVD SiC prevleke

V. Rezultati in podatki: govoriti z dejstvi in ​​merljivimi meritvami

Osnovna perspektiva: Izmerjeni terenski podatki kažejo, da je optimizacija ravnosti suceptorja neposredno prevedena v znatno 50,7-odstotno zmanjšanje variacije epitaksialnih filmov od žepa do žepa.

Po zamenjavi starih delov z optimiziranimi večžepnimi silicijevimi epitaksičnimi grafitnimi prijemniki VeTek Semiconductor je naročnik izvedel 30-dnevno neprekinjeno študijo sledenja velike količine proizvodnje na njihovi liniji. Zbrani podatki o resničnem izboljšanju kakovosti vključujejo:

1. Različica debeline filma od žepa do žepa zmanjšana na 0,69 %

Naročnikovi izmerjeni proizvodni podatki so pokazali, da se je odstopanje od žepa do žepa znatno zmanjšalo z 1,4 % na 0,69 %, s čimer je doseženo skupno zmanjšanje za 50,7 %. To je drastično zmanjšalo razlike v stopnji rasti v različnih žepih.

2. Preboj ravnosti površine susceptorja na <0,08 mm

Z optimizacijo polja toka in visoko natančnim orodjem so serijsko proizvedeni susceptorji dosledno dosegali ravnost znotraj <0,15 mm, pri čemer so suceptorji najvišje ravni stabilno dosegali <0,08 mm, kar daleč presega standardne industrijske norme.

3. Bistvene izboljšave enakomernosti debeline filma in skupnega izkoristka

Thanks to highly stable thermal and flow fields, the resistivity and thickness uniformity metrics of the epitaxial layer entered premium quality ranges. Stopnja izkoristka rezin stopnje A v livarni se je povečala za približno 3,5 %, pri čemer so letno prihranili na stotine tisoč RMB pri stroških za odpadne rezine.

VI. Pogosto zastavljena vprašanja (FAQ)

V1: Zakaj ima ploskost silicijevega grafitnega epitaksičnega suceptorja z več žepi tako velik vpliv na enakomernost debeline filma?

odgovor:Pri visokotemperaturnih procesih CVD se silicijeve rezine segrejejo predvsem s toplotno prevodnostjo in toplotnim sevanjem iz suceptorja. Če je ravnost suceptorja slaba (npr. >0,20 mm), nastanejo neenakomerne vrzeli med suceptorjem in spodnjim grelcem, kar povzroča lokalizirana nihanja temperature. Hkrati neravna površina moti laminarni tok reaktantov, kar povzroča lokalizirana nihanja koncentracije plina in hitrosti, ki se neposredno kažejo kot variacije debeline filma od žepa do žepa.

V2: Kakšna je življenjska doba VeTekovih CVD SiC prevlečenih grafitnih sprejemnikov?

odgovor:VeTek uporablja prevleke iz silicijevega karbida CVD ultra visoke čistosti, izdelane z natančnim CTE ujemanjem z grafitno podlago. Under 1200°C high-temperature and H2/HCl corrosive atmospheres, it exhibits exceptional thermal shock resistance and chemical inertness, typically extending service life by 30% to 50% compared to standard industry coated susceptors.

V3: Ali lahko VeTek zagotovi inženiring po meri, če imamo prilagojene modele epitaksijskih reaktorjev CVD?

odgovor:ja VeTek ima popolne zmožnosti simulacije toka/toplotnega polja CVD in natančno CNC obdelovalno verigo. We can perform 1:1 reverse engineering or structural optimization based on client-provided furnace dimensions, airflow parameters, or legacy susceptor drawings.

V4: Kako je ploskost natančnega suceptorja zaščitena pred poškodbami med transportom?

odgovor:Vsi susceptorski izdelki so podvrženi ultrazvočnemu čiščenju in antistatičnemu vakuumskemu pakiranju v čistih sobah razreda 1000. The interior is secured using customized high-density EVA shock-absorption modules, and the exterior is packaged in export-grade fumigated wooden crates, ensuring zero-impact delivery.

VII. Zaključek

Ključna perspektiva: Visokokakovostne polprevodniške mehanske in termodinamične komponente orodij predstavljajo neposredno naložbo v povečanje konkurenčnosti livarn.

Z implementacijo simulacije polja toka CVD, nadzora natančnega orodja in optimizacije prevleke CVD SiC na večžepnih silicijevih epitaksijskih grafitnih sprejemnikih je VeTek Semiconductor stranki uspešno pomagal zmanjšati variacijo debeline filma od žepa do žepa z 1,4 % na 0,69 %, kar je odlično rešilo dolgoletni izziv neenakomernosti debeline filma.

Če se tudi vi srečujete s tehničnimi težavami, kot so neenakomernost epitaksialne plasti, deformacija grafitnega susceptorja, velika variacija od žepa do žepa ali luščenje prevleke CVD, se obrnite na ekipo tehničnih strokovnjakov VeTek Semiconductor, da prejmete brezplačno oceno polja pretoka in prilagojen načrt optimizacije!
