Substrat proti epitaksiji: ključne vloge v proizvodnji polprevodnikov

Uvod: Dva stebra sodobnih čipov

Da bi resnično razumeli, kako napredni čip doseže visoko hitrost računanja in visoko moč, se moramo poglobiti v dva temeljna stebra njegove fizične strukture – polprevodniški substrat in epitaksialni proces rasti.

Preprosto povedano, podlaga zagotavlja "temelj" za mehansko podporo in odvajanje toplote, medtem ko je epitaksialna plast "aktivna funkcionalna plast", ki je natančno zgrajena na tej "temelji". Čeprav se izraza razlikujeta le po enem znaku, imata temeljne razlike v strukturi materiala, postopkih izdelave in funkcionalnih vlogah. Ta članek bo sistematično orisal njihove tehnične razlike, ključne parametre in odločilen vpliv na delovanje končne naprave.

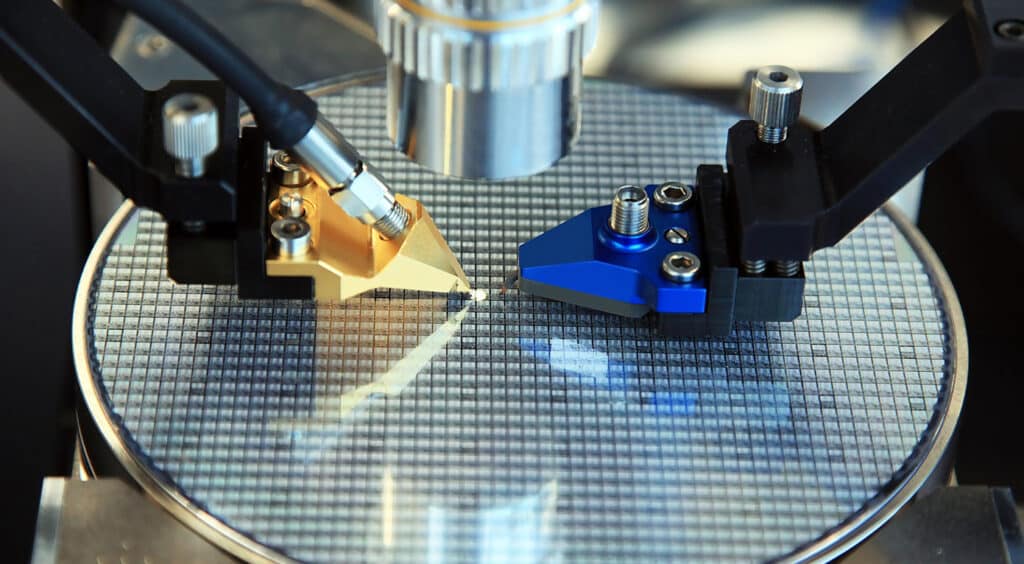

I. Kaj je polprevodniški substrat?

[Ključni zaključek tega razdelka]: Polprevodniški substrat služi kot "okostje" in "odvod toplote" naprave. Visoko čist monokristalni silicij (Si) prevladuje na potrošniškem trgu, medtem ko je silicijev karbid (SiC) s svojo visoko toplotno prevodnostjo 4,9 W/cm·K postal nepogrešljiva izbira za električna vozila in visokonapetostne aplikacije.

Polprevodniški substrati tvorijo strukturno in toplotno osnovo skoraj vseh polprevodniških naprav. Z mehanskega vidika služijo kot fizična platforma, ki podpira mikro- in nanostrukture; kar je še pomembneje, zagotavljajo neprekinjeno šablono kristalne mreže, ki določa orientacijo kristalov in strukturno celovitost naknadno nanesenih plasti.

Glede na zahteve uporabe so substratni materiali lahko monokristalni, polikristalni ali celo amorfni; vendar se visoko zmogljive elektronske naprave skoraj v celoti zanašajo na enokristalne ingote visoke čistosti, da zmanjšajo meje zrn in napake, ki ovirajo mobilnost nosilca.

1.1 Glavne vrste substratov in njihove materialne lastnosti

Izbira substratov velike velikosti neposredno vpliva na zmogljivost naprave, izkoristek proizvodnje in strukturo stroškov. Industrija uporablja predvsem tri glavne vrste substratov:

• Silicijeve podlage: Monokristalni silicij (Si), pridelan po metodah Czochralski (CZ) ali Float Zone (FZ), ostaja absolutni mainstream v svetovni industriji polprevodnikov do danes. Njegove prednosti so izjemna stroškovna učinkovitost, visoka mehanska trdnost in razširljivost do 300 mm (12 palcev). Široko se uporablja v potrošniških procesorjih, pomnilniških napravah in standardnih sončnih celicah.
• Podlage s široko pasovno vrzeljo (silicijev karbid in safir): Ko zahteve po moči in frekvenci presežejo fizikalne omejitve silicija, postanejo materiali s širokopasovno vrzeljo neizogibna izbira.
• Silicijev karbid (SiC): Z izjemno toplotno prevodnostjo (približno 3,7 do 4,9 W/cm·K[1]) in visoko prebojno električno poljsko jakostjo je idealna izbira za pretvornike za električna vozila (EV) in visokonapetostna električna omrežja.
• Safir (Al₂O₃): Z odlično optično preglednostjo in dielektričnimi izolacijskimi lastnostmi se pogosto uporablja v modrih/ultravijoličnih LED diodah in specializiranih RF SOI aplikacijah.
• Kremenčev substrat: Zahvaljujoč izjemno visoki kemični inertnosti, izjemno nizkemu koeficientu toplotnega raztezanja in visoki optični čistosti se uporablja predvsem v vrhunskih optičnih komponentah, praznih maskah in specializirani senzorski opremi.

1.2 Dve ključni funkciji substratov: podpora in odvajanje toplote

Med dejanskim delovanjem naprave substrati v razsutem stanju opravljajo dve nenadomestljivi ključni funkciji:

Mehanska podpora: Zagotavlja strukturno togost med hudimi termičnimi cikli, visokovakuumskimi kemičnimi procesi, ravnanjem z rezinami in zadnjim pakiranjem, kar učinkovito preprečuje zvijanje in zlom rezin.

Toplotna prevodnost (odvajanje toplote): Sodobni čipi ustvarjajo ogromne lokalizirane toplotne tokove; silicijevi substrati v razsutem stanju delujejo kot neposredni odvodi toplote in odvajajo toploto navzven, da preprečijo pregrevanje območja stika in toplotni odtok.

II. Kaj je polprevodniška epitaksialna rast? (aktivna plast, ki temelji na zmogljivosti)

[Ključni zaključek tega razdelka]: Epitaksialna plast je "duša zmogljivosti čipa." CVD/MOCVD skrbi za industrijsko proizvodnjo velikega obsega, medtem ko MBE (molekularna žarkovna epitaksija) omogoča izjemno strme vmesnike z natančnostjo na atomski ravni. Brez epitaksialne tehnologije bi bila izjemno nizka upornost radarjev milimetrskih valov 5G in visokonapetostnih MOSFET nemogoča.

Čeprav substrat zagotavlja stabilno podlago, monokristali, gojeni v razsutem stanju, neizogibno vsebujejo mikronapake, naravne nečistoče in fiksne električne lastnosti. Za izdelavo ultra hitrih in visoko učinkovitih naprav so proizvajalci sprejeli epitaksijo – nadzorovano nanašanje ultra čistih, tankih kristalnih plasti na ciljni substrat.

Med epitaksialnim postopkom se atomi iz pare ali molekularni žarki odložijo na segreto površino substrata in so popolnoma poravnani s spodaj ležečo kristalno mrežo. Nastala epitaksialna rezina ima izjemno visoko kristalno čistost, z gostoto napak, ki je za več velikosti nižja od gostote osnovnega substrata.

2.1 Glavne tehnologije in oprema za epitaksialno nanašanje

Sodobno epitaksialno rast dosežemo predvsem z naslednjimi naprednimi metodami:

• Kemično naparjanje (CVD / MOCVD): Plinasti prekurzorji se razgradijo na površini segrete rezine in tvorijo enotno monokristalno plast. Med temi je Metal-Organic Chemical Vapor Deposition (MOCVD) industrijski standard za epitaksialno rast spojin III-V in širokopasovnih polprevodnikov.

• Epitaksija z molekularnim žarkom (MBE): Ta postopek, ki se izvaja v okolju ultravisokega vakuuma (UHV), doseže natančnost plasti enega samega atoma z usmerjanjem natančnega toplotnega žarka na podlago, kar ima za posledico izjemno strme gradiente vmesnika. Primeren je za ultra fine strukture, kot so kvantne vrtine.

Visokokakovostno epitaksialno nanašanje ni odvisno samo od natančnega nadzora procesa, temveč tudi od upravljanja življenjske dobe ključnih komponent znotraj reakcijske komore (kot so grafitne podlage, prevlečene s SiC), kar neposredno vpliva na stabilnost in izkoristek procesa.

2.2 Napredne aplikacije, ki jih omogoča epitaksialna tehnologija

Epitaksija omogoča arhitekture naprav, ki jih ni mogoče doseči samo z razsutimi materiali:

• Silicij-germanijev heterospojni bipolarni tranzistor (SiGe HBT): Gojenje ultratanke SiGe epitaksialne plasti na osnovnem območju ustvari premik pasovne vrzeli, kar bistveno izboljša visokofrekvenčno odzivno hitrost.
• Tehnologija napetega silicija: Odlaganje tanke plasti silicija na rešetko SiGe povzroči natezno ali tlačno deformacijo, s čimer se poveča mobilnost nosilcev (izboljša se tako mobilnost elektronov v n-FET kot tudi mobilnost lukenj v p-FET).
• Selektivna epitaksialna rast (SEG): V sodobnih arhitekturah FinFET in Gate-All-Around (GAA) selektivna epitaksialna rast Si/SiGe na območjih izvora/odvoda zmanjša kontaktni upor in poveča tok nasičenja.

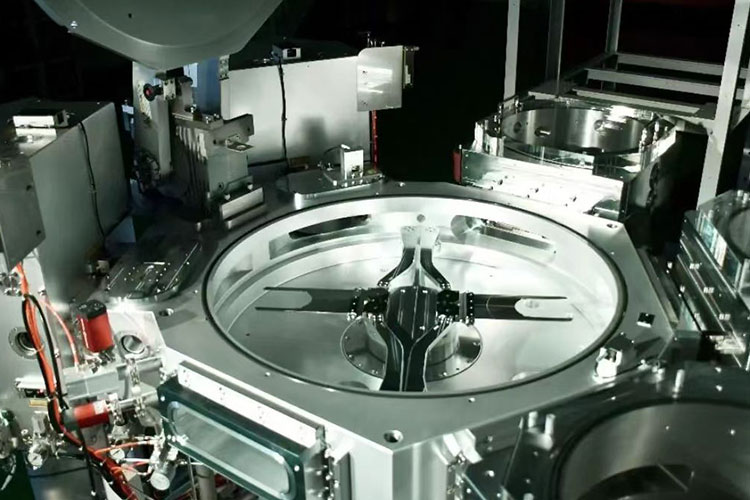

Za definicijo postopka polprevodniške epitaksije glejte:Kaj je postopek polprevodniške epitaksije?

III. Substrat v primerjavi z epitaksialno rezino: Pregled ključnih razlik

[Ključni zaključek tega razdelka]: Najbolj neposreden način za razlikovanje med obema je, da preučimo njune "funkcionalne vloge" - substrat je odgovoren za odpornost na fizične in toplotne šoke, medtem ko je epitaksialna plast odgovorna za odpornost na tok in električna polja. Z ločevanjem aktivnega območja od območja, ki je nagnjeno k napakam, epitaksialne rezine dosežejo nivoje toka uhajanja, ki so za več kot en red velikosti nižje od naprav, izdelanih neposredno na substratu.

Za vizualno primerjavo spodnja tabela povzema temeljne razlike med osnovnimi substrati in epitaksialnimi rezinami v smislu ključnih proizvodnih parametrov:

IV. Tehnični napredek: Kako epitaksija bistveno izboljša delovanje naprave?

[Ključni zaključek tega razdelka]: Naravne mikronapake in točke toplotne obremenitve v razsutem substratu so "skriti morilci", ki povzročajo visok tok uhajanja in nizko prebojno napetost v napravah. Bistvo epitaksialne tehnologije je v ločitvi "pokvarjenega mehanskega substrata" od "aktivne funkcionalne plasti brez napak", s čimer se izolira transport nosilca znotraj čiste epitaksialne plasti. Ta zasnova ločevanja neposredno povzroči višje delovne frekvence, nižjo porabo energije in daljšo življenjsko dobo naprav – kvalitativni preskok, ki ga nikoli ni mogoče doseči samo z uporabo velikih substratov.

Uvedba epitaksialne tehnologije ni zgolj »dodajanje plasti filma«, temveč kvalitativni preskok v zanesljivosti naprave in električni učinkovitosti.

Tudi pri najvišji kemični čistosti standardni substrati v razsutem stanju neizogibno vsebujejo mikroporoznost, kisikove oborine in točke toplotne obremenitve, ki ostanejo po procesu vlečenja kristalov. Izdelava naprav neposredno na podlagah v razsutem stanju pogosto povzroči visok tok uhajanja in nizko toleranco za prebojno napetost.

Nasprotno pa epitaksialne rezine izolirajo transport nosilca znotraj čiste epitaksialne plasti brez napak. Z ločitvijo aktivne funkcionalne regije od mehanske podlage, ki je nagnjena k napakam, lahko proizvajalci dosežejo:

• Višje delovne frekvence (zmanjšana parazitska kapacitivnost);
• Manjša poraba energije (zmanjšano puščanje);
• Daljša življenjska doba naprave in izjemna stabilnost pri ekstremnih elektrotermičnih obremenitvah.

Na področju močnostnih polprevodnikov na primer kakovost SiC homogene epitaksialne plasti neposredno določa nazivno vrednost prebojne napetosti in odpornost proti vklopu naprav MOSFET – nekaj, česar masovni substrati SiC ne morejo doseči sami.

V. Tehnična vprašanja, ki najbolj skrbijo inženirje (FAQ)

(Naslednja vprašanja izhajajo iz običajnih tehničnih izzivov, s katerimi se srečujejo procesni inženirji proizvodnih linij polprevodnikov med dejanskimi procesi epitaksialne rasti)

V1: Če se delci nenadoma povečajo med epitaksialno rastjo, poleg puščanja komore, katera druga področja, ki jih zlahka spregledamo, je treba raziskati?

O: To je ena najzahtevnejših nepričakovanih situacij, s katerimi se soočajo inženirji med rutinskimi zagoni rezin. Po potrditvi, da je komora nepredušna, priporočamo, da prednostno preiščete tri "skrite kote":

1. Površinsko stanje grafitnega prijemalnika: Mikrorazpoke ali območja luščenja v SiC prevleki lahko sproščajo delce pri visokih temperaturah. Če je bil suceptor uporabljen več kot 1000 zagonov, priporočamo, da ga takoj zamenjate za testiranje – veliko težav z delci izgine po zamenjavi suceptorja s tistim, ki ima nepoškodovan premaz.

2. Tlačni prehodi med preklopom plinovoda: V sistemih MOCVD lahko nihanje tlaka v trenutku preklopa izvornega plina povzroči, da stranski produkti odstopijo od notranjih sten cevi. Priporočamo, da pregledate odzivno krivuljo avtomatskega krmilnika tlaka (APC), da potrdite, ali prihaja do prekoračitve tlaka.

3. Onesnaževalci na hrbtni strani substrata: Če je na hrbtni strani substrata fin prah ali organski ostanki, preden vstopi v komoro, se lahko pri visokih temperaturah »preseli« na sprednji epitaksialni sloj – to je najpogosteje spregledana težava.

Odpravljanje težav z delci je v bistvu proces "odprave": začnite s potrošnim materialom, ki ga najpogosteje zamenjate, in sledite težavi korak za korakom proti globljim delom komore.

V2: Kako ozko je procesno okno za postopno rast pri SiC epitaksiji? Kakšne so tolerance za odstopanja temperature in tlaka?

O: To vprašanje se dotika jedra postopka epitaksije SiC – stopenjska rast zahteva, da so hkrati izpolnjeni trije pogoji znotraj izjemno ozkega okna: zadostna površinska mobilnost, ustrezna nukleacijska pregrada na robu stopnice in zatiranje tridimenzionalne rasti otoka.

Na podlagi praktičnih podatkov iz množičnih proizvodnih linij:

• Temperaturno okno: Običajno med 1550 °C in 1650 °C, z efektivnim oknom približno ±15 °C. Če je temperatura prenizka, se površinska hrapavost (RMS) močno poslabša; če je temperatura previsoka, se pojavijo polimorfni vključki 3C-SiC.
• Tlačno okno: Običajno nadzorovan med 50 in 200 mbar, z efektivnim oknom približno ±20 mbar. Prevelik pritisk → zmanjšana dolžina površinske migracije in stopenjska koalescenca; nezadostni tlak → zmanjšana prenasičenost s paro in občutno zmanjšanje hitrosti rasti.

V praktičnih inženirskih aplikacijah večina procesnih inženirjev raje najprej določi temperaturo in nato natančno prilagodi tlak, da najde okno – ker se komora hitreje odziva na spremembe tlaka, zaradi česar je primerna za hitro skeniranje DOE (Design of Experiments).

V3: Kako se določi cikel zamenjave za grafitni sprejemnik v opremi MOCVD? Ali temelji na številu voženj ali vizualnem pregledu?

O: To vprašanje je neposredno povezano z ravnovesjem med izkoristkom procesa in proizvodnimi stroški ter je ključnega pomena tako za inženirje proizvodne linije kot za tiste, ki sprejemajo odločitve o nabavi.

Industrijska standardna praksa je dvotirni pristop, ki združuje "življenjsko dobo serije" in "vizualni pregled":

• Življenjska doba serije: Dobavitelji zagotavljajo priporočeno življenjsko dobo (npr. VETEK-ove prevleke, prevlečene s SiC, se priporočajo za serije Aixtron), izpeljano iz preskusov pospešenega staranja, ki temeljijo na toplotni ciklični utrujenosti prevleke. Tudi če je videz normalen, je priporočljivo zamenjati suceptor po načrtu, preden dosežete to število serij, da zmanjšate tveganje nenadne okvare.

• Vizualni pregled: Po vsaki seriji obdelave vizualno preglejte površino SiC prevleke ali jo preglejte pod mikroskopom. Če se pojavi katera koli od naslednjih "rdečih zastavic", je treba nemudoma izvesti zamenjavo - ne čakajte do konca priporočene življenjske dobe:

①Vidno luščenje ali razpokanje prevleke;

② Razbarvane lise s premerom >1 mm na površini (kar kaže na poškodbo prevleke in oksidacijo grafitne podlage);

③ Ponavljajoče se lokalizirane spremembe debeline epitaksialne plasti, pod pogojem, da so bili faktorji porazdelitve zračnega toka izključeni.

Široko potrjena inženirska praksa je nastavitev cikla zamenjave na 80 % priporočene življenjske dobe dobavitelja, hkrati pa vzpostavitev podatkovne baze o življenjski dobi substrata s fotografiranjem in arhiviranjem videza vsake serije – ta pristop preprečuje tako prezgodnji razrez (ki povzroča odpadke) kot igranje na srečo do zadnje peči, kar bi lahko povzročilo odpad celotne serije.

V4: Ko lok ali osnova epitaksialne rezine presega specifikacije, ali je to predvsem posledica substrata ali epitaksialnega postopka?

O: To je vprašanje "dodeljevanja odgovornosti", o katerem se največ razpravlja med inženirji med sestanki analize donosa. Odgovor je - oba prispevata, vendar se relativna teža razlikuje glede na materialni sistem:

Pragmatično zaporedje odpravljanja težav pri težavah z zvitostjo: Najprej preverite vhodne podatke o zvitosti substrata (poročilo Cpk dobavitelja) → Nato preverite enakomernost temperature epitaksialne peči (umerjanje termoelementa) → Nazadnje prilagodite recept za postopek.

VI. Povzetek in priporočila za izbor

Če povzamemo, podlaga služi kot "okostje in toplotno telo", medtem ko epitaksialna plast deluje kot "možgani in mišice". Oboje je nepogrešljivo:

Če ste osredotočeni na cenovno občutljive standardne logične čipe ali preproste diskretne naprave, zadostujejo visokokakovostni silicijevi substrati velike velikosti, da izpolnijo vaše potrebe.

Če vaša aplikacija vključuje visokofrekvenčne komunikacije, visokonapetostno pretvorbo energije ali visoko občutljivo fotodetekcijo, potem so rezine, izdelane z uporabo natančnih epitaksialnih postopkov, vaša najboljša izbira.

V današnji industriji proizvodnje polprevodnikov, ki nenehno sledi "hitrejšim, manjšim in učinkovitejšim" rešitvam, je epitaksialna tehnologija postala osrednje orodje za prebijanje fizičnih omejitev Moorovega zakona.
