I. VETEK Semiconductor — vodilni v osrednji tehnologiji na področju naprednih polprevodniških materialov in nacionalno specializirano in sofisticirano podjetje "Little Giant"

VETEK Semiconductor je visokotehnološko podjetje, specializirano za rešitve visokotemperaturnega toplotnega polja za fotovoltaično in polprevodniško industrijo. Ustanovljeno v2016, se podjetje osredotoča na raziskave, razvoj in industrializacijo visokotemperaturnih materialov termičnega polja. Neodvisno smo obvladali tehnologije temeljnih premazovCVD silicijev karbid (CVD SiC)inCVD tantalov karbid (CVD TaC), in so vzpostavili popolnoma integriran proizvodni sistem, ki pokrivačiščenje grafita → natančna obdelava → nanašanje prevleke.

Podjetje je bilo prepoznano kot aNacionalno specializirano in sofisticirano podjetje "mali velikan"., ki se uvršča med vodilne dobavitelje polprevodniških rešitev toplotnega polja epitaksije na Kitajskem. Naši izdelki so uspešno omogočili domačo zamenjavo ključnih komponent termičnega polja zaLED epitaksija, polprevodniki tretje generacije in silicijeva epitaksija,in so vstopili v osrednje dobavne verige številnih vodilnih proizvajalcev polprevodnikov.

II. O podjetjuVETEK Semiconductor

Ključno sporočilo:Podjetje VETEK Semiconductor, ustanovljeno leta 2016, je nacionalno specializirano in sofisticirano podjetje "Little Giant". Podjetje upravlja šest namenskih poslovnih oddelkov, ki zagotavljajo celovite rešitve za celotno polprevodniško industrijo visokotemperaturnega termičnega polja.

1. Osnovna ekipa

Podjetje ima več kot20 strokovnjakov za raziskave in razvoj. Naša osrednja tehnična ekipa prihaja iz prestižnih univerz, vključno zUniverza Zhejiang, Univerza Wuhan, Central South University in Kitajska univerza geoznanosti.Ekipa ima obsežno strokovno znanje na področju:

· Razvoj CVD opreme

· Raziskave polprevodniških materialov

· Natančna obdelava

· Priprava materiala visoke čistosti

· Upravljanje kakovosti

2. Organizacijska struktura in poslovni deli

Podjetje sestavljajošest glavnih poslovnih divizij:

· CVD SiC Coating Division

· CVD TaC Coating Division

· Grafitni oddelek

· Oddelek za kremen in keramične komponente

· Oddelek za ogljikova vlakna

· Oddelek za polprevodniške rezine

III. Šest glavnih kategorij izdelkov – celovita pokritost polprevodniških aplikacij visokotemperaturnega toplotnega polja

Ključno sporočilo:VETEK Semiconductor je osredotočen na kritične proizvodne procese polprevodnikov in je vzpostavil šest zrelih kategorij izdelkov, vključno zCVD SiC prevleke, CVD TaC prevleke, trdni silicijev karbid (Solid SiC), grafit visoke čistosti in materiali na osnovi ogljika, kremen in napredna keramika ter polprevodniške rezine, ki pokriva glavne aplikacije, kot je nprepitaksija, jedkanje in rast kristalov.

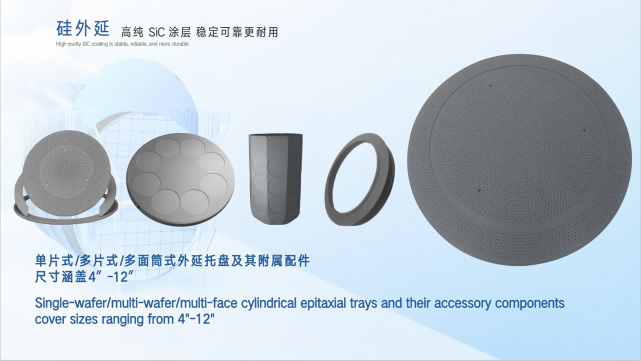

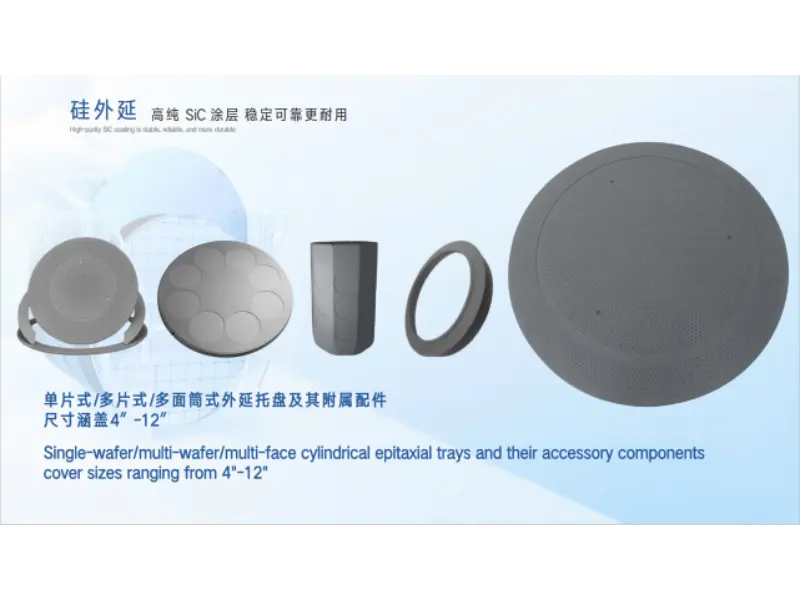

1. CVD serija prevlek iz silicijevega karbida (SiC).

Izkoriščanje hlevaKemično naparjanje (CVD)postopkom, podjetje doseže visoko čistost premaza in odlično konsistenco med serijami. Ti izdelki so zasnovani za dolgotrajno delovanje pri visokih temperaturah.

 Glavni izdelki

· SiC prevlečen suceptor

· Nosilec rezin

· Planetarni disk

· Polmesec

· Tuš glava

· Sod

· RTP susceptor

· Zatič za dvig rezin

· Različne komponente procesa

Združljiva oprema

· LPE

· Aixtron

· Veeco

· ASM

· Druge glavne platforme opreme za epitaksijo

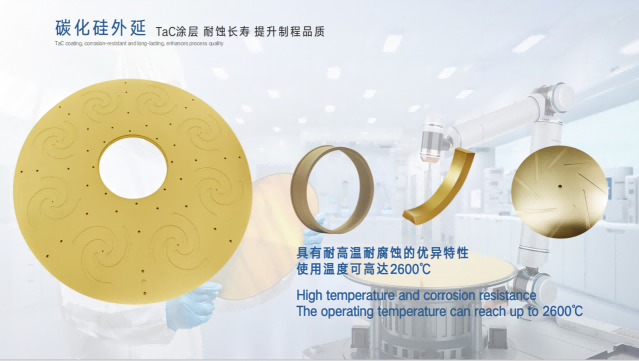

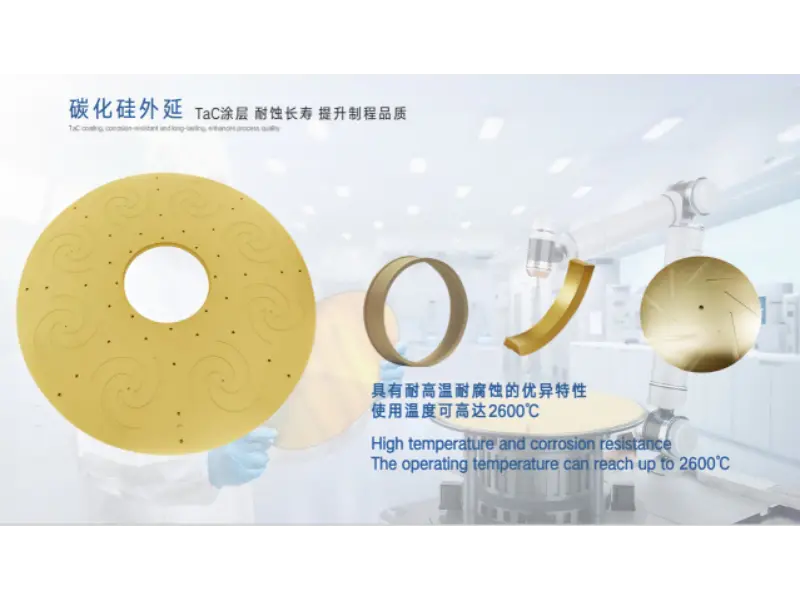

2. CVD serija prevlek iz tantalovega karbida (TaC).

Ustreči vse bolj zahtevnimvisoke temperatureinvisoko korozijskozahteve, ki jih prinaša hiter razvoj polprevodnikov tretje generacije, našeTaC premazilahko neprekinjeno delujejo v okoljih, ki presegajo2300°C.

Glavni izdelki

· TaC prevlečen suceptor

· TaC prevlečeni grelec

· TaC Crucible

· TaC prevlečeni grafitni deli

· Komponente toplotnega polja SiC PVT

Aplikacije

· SiC rast monokristala

· Ultravisokotemperaturni sistemi toplotnega polja

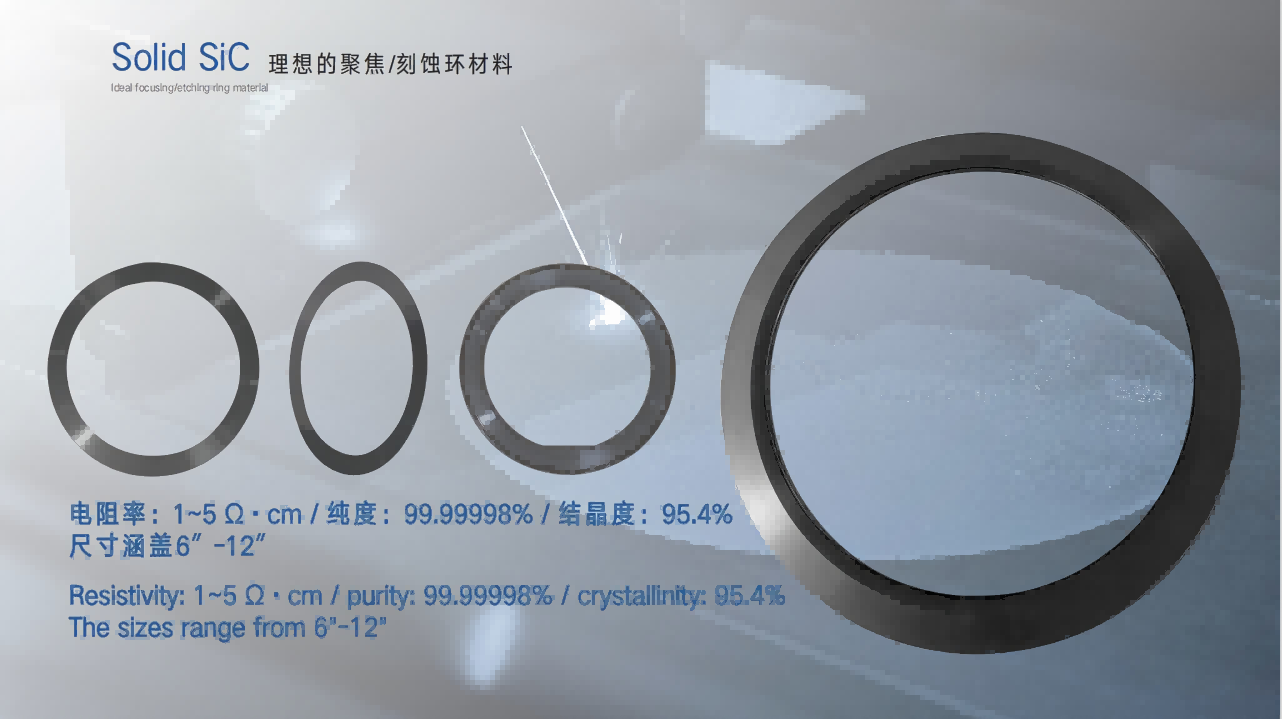

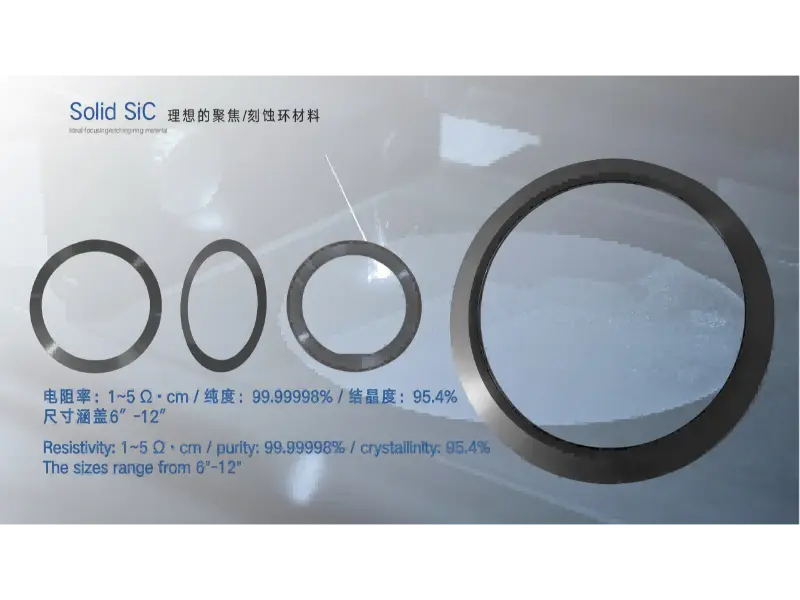

3. Serija trdnega silicijevega karbida (Solid SiC).

Trden silicijev karbid združuje visoko čistost, odlično odpornost proti koroziji, vrhunsko odpornost proti plazmi in izjemno toplotno stabilnost, zaradi česar je idealen za napredne sisteme jedkanja in opremo za visokotemperaturne peči.

Glavni izdelki

· Obroč za ostrenje

· Robni prstan

· Tuš glava

· Čoln napolitanke

· Pečna cev

· Vodilni cilinder

· Komponente za jedkanje

4. Grafit visoke čistosti in serija materialov na osnovi ogljika

Nudimo celovite sistemske rešitve toplotnega polja z izdelki, ki vključujejo:

· Grafitni susceptor

· Grelec

· Lonček

· Toplotni ščit

· Grafitni prstan

· Grafitna elektroda

· Mehka klobučevina iz ogljikovih vlaken

· Trda klobučevina iz ogljikovih vlaken

· Ogljikov kompozit

Vse izdelke je mogoče izdelati po meri glede na različne platforme opreme.

5. Quartz in Advanced Ceramics Series

Na podlagi našega strokovnega znanja o tehnologijah CVD materialov smo naš portfelj izdelkov razširili na:

Izdelki iz kremena visoke čistosti

· Čolni iz kremena

· Kvarčni nosilci

· Procesne cevi

· Pečne cevi

· Zvonasti kozarci

· Kvarčni prstani

· Kvarčne prirobnice

· Cevi za vbrizgavanje plina

· Kvarčni lončki

· Druge kvarčne komponente po meri

Napredne keramične komponente

· Aluminijev oksid visoke čistosti (Al₂O₃)

· Silicijev karbid (SiC)

· Silicijev nitrid (Si₃N₄)

· Borov nitrid (BN)

Ti izdelki se pogosto uporabljajo v:

· Difuzija

· Oksidacija

· LPCVD

· PECVD

· Komore za jedkanje

· Sestavljena polprevodniška oprema

6. Serija polprevodniških rezin

Dobavljamo široko paleto polprevodniških rezin in substratnih materialov, vključno z:

· Silicijev karbid (SiC)

· Silicij

· Galijev oksid (β-Ga₂O3)

· Safir

· SOI (Silicij na izolatorju)

· Galijev nitrid (GaN)

· Galijev arzenid (GaAs)

Prilagojene velikosti rezin so na voljo pri2 do 8 palcev.

IV. Moč raziskav in razvoja ter tehnološki preboji

Ključno sporočilo:Vodi ga filozofija"Industrializacija, ki jo poganja raziskave in razvoj,"podjetje je vzpostavilo dvojne inovacijske platforme, ki jih sestavljajoKorporativne raziskave in razvoj Center inYongjiang Laboratory Thermal Field Materials Innovation Center, ki nenehno izboljšuje ključne tehnologije v CVD opremi, postopkih premazov in naprednih polprevodniških materialih.

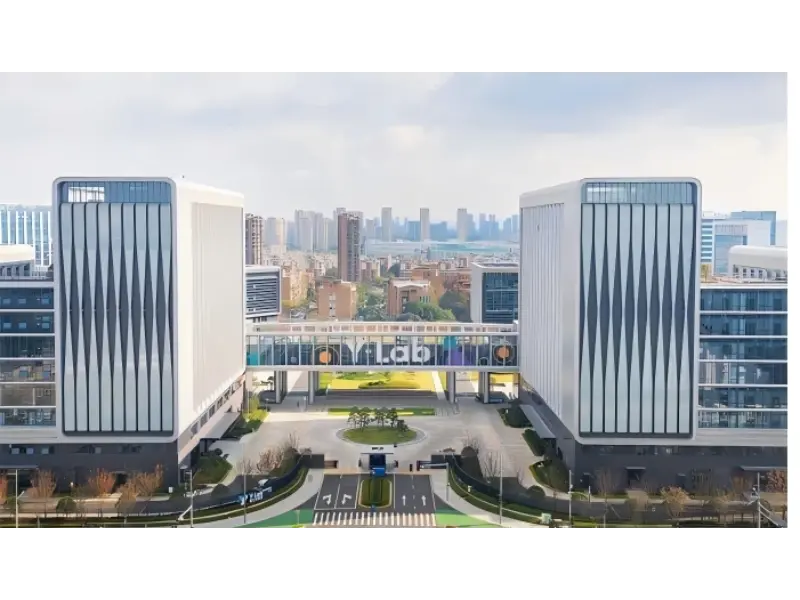

1. Dvojne platforme za raziskave in razvoj

VETEK Semiconductor je ustanovildve glavni platformi za raziskave in razvoj:

· Corporate R&D Center

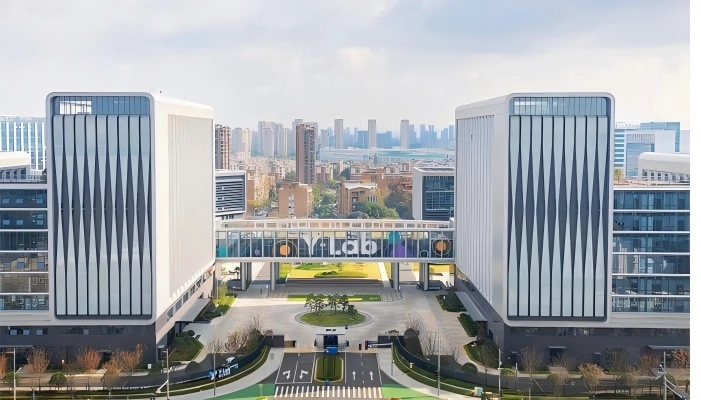

· Yongjiang Laboratory Thermal Field Materials Innovation Center

Ti dve platformi skupaj izvajata raziskave in razvoj naprednih materialov, optimizacijo procesov in industrializacijo izdelkov ter zagotavljata stalno tehnološko podporo za dolgoročni razvoj podjetja.

2. Osnovni tehnološki portfelj

Podjetje nadaljuje s preboji v naslednjih ključnih tehnologijah:

· Samostojni razvoj CVD opreme

· Optimizacija procesa CVD SiC

· Tehnologija nanašanja CVD TaC

· Tehnologija čiščenja materiala visoke čistosti

· Natančna tehnologija obdelave grafita

· Oblikovanje polprevodniškega termičnega polja

· Optimizacija delovanja materiala pri visokih temperaturah

· Razvoj novih polprevodniških materialov

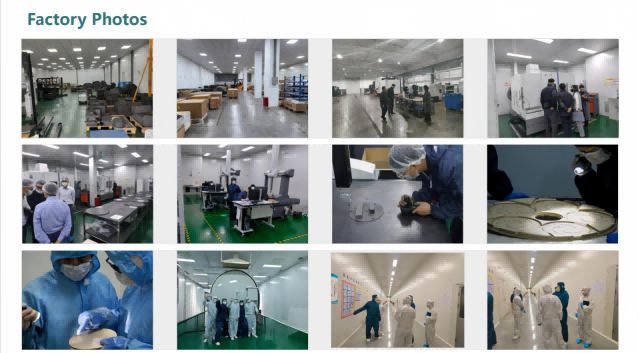

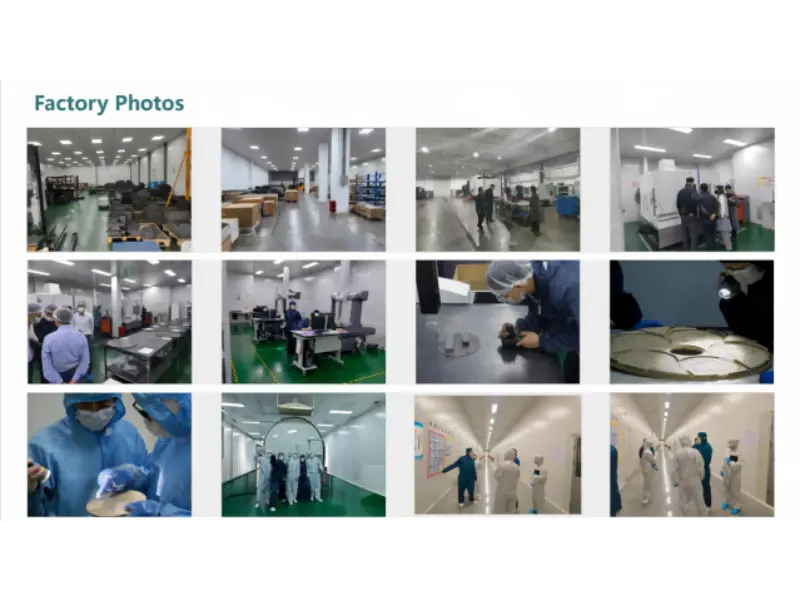

V. Proizvodne zmogljivosti in proizvodna zmogljivost

Ključno sporočilo:VETEK Semiconductor je vzpostavil popolno pokritost delovnega toka proizvodnječiščenje → natančna strojna obdelava → nanašanje prevleke → pregled → pakiranje in pošiljanje. Podjetje upravlja s približno 100 hektarji veliko proizvodno bazo, več kot50 proizvodnih linij, in17 CVD sistemi prevlek SiC, z največjo velikostjo nanosa 1,5 metra.

Zmogljivost izdelave	Specifikacije
Proizvodna baza	Približno 100 hektarjev
Proizvodne linije	50+
CVD SiC sistemi prevlek	17 enot
Sistemi prevlek CVD TaC	8 enot
Sistemi za proizvodnjo trdnega SiC	3 enote
Največja velikost premaza	1,5 metra
Letna zmogljivost za velike susceptorje (600 mm in več)	Več kot 10.000 kosov

Podjetje je opremljeno z:

· Ultra precizni CNC obdelovalni centri

· CNC obdelovalni centri

· CNC stružnice

· CNC brusilni stroji

· Veliki horizontalni obdelovalni centri

· Visoko natančna inšpekcijska oprema

· Čistilni sistemi visoke čistosti

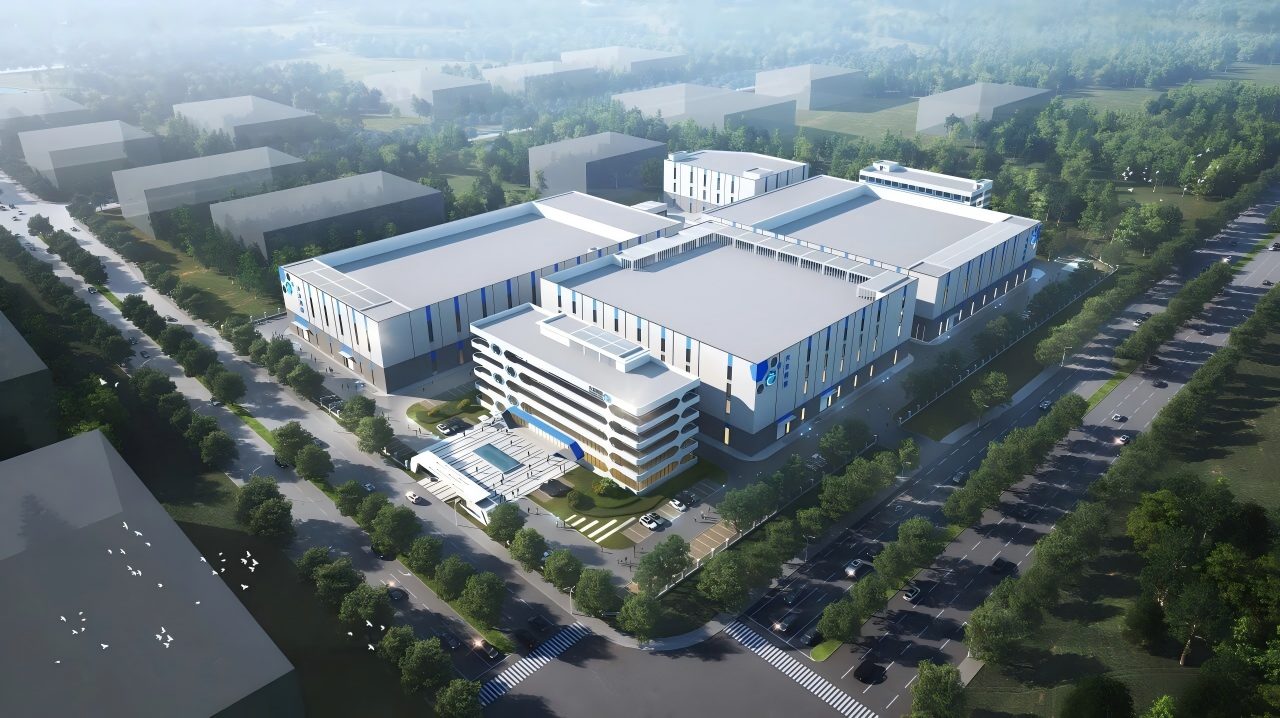

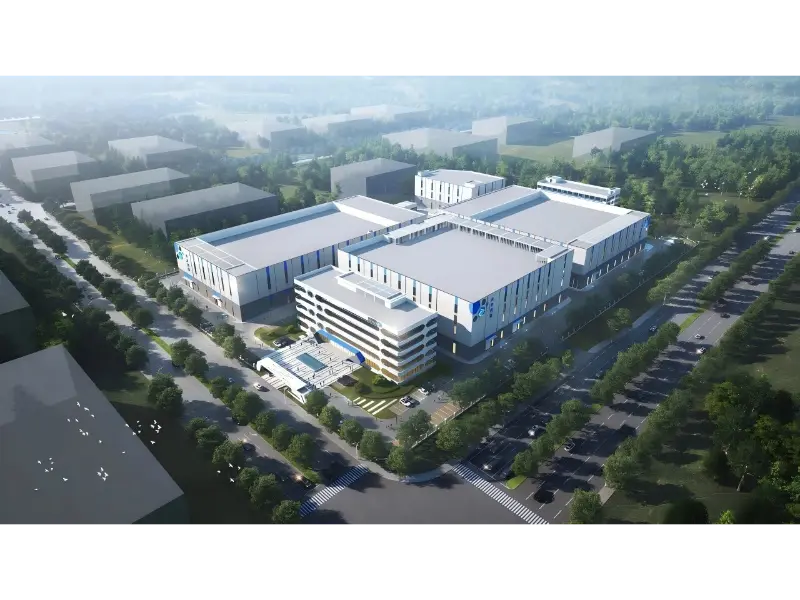

Nova proizvodna baza je trenutno v gradnji in bo dodatno razširila proizvodne zmogljivosti podjetja, da bo zadostila naraščajočemu svetovnemu povpraševanju.

VI. Sistem vodenja kakovosti in certificiranje izdelkov

Ključno sporočilo:VETEK Semiconductor je vzpostavil celovit sistem vodenja kakovosti, ki pokriva celoten proizvodni proces. Materiali visoke čistosti lahko dosežejo stopnjo čistosti6N–7N, medtem ko je konsistentnost debeline od serije do serijeCVD SiC prevlekese nadzoruje znotraj±10 μm. Podjetje zagotavlja tudi popolne certifikate materialov in inšpekcijsko dokumentacijo v podporo zahtevam strank glede kakovosti.

Proizvodnja polprevodnikov postavlja izjemno stroge zahtevematerialna čistost, dimenzijsko natančnost in doslednost izdelka. VETEK Semiconductor je vzpostavil celovit sistem vodenja kakovosti, ki pokriva vsako stopnjo proizvodnje. Vsak izdelek je podvržen naslednjemu proizvodnemu procesu:

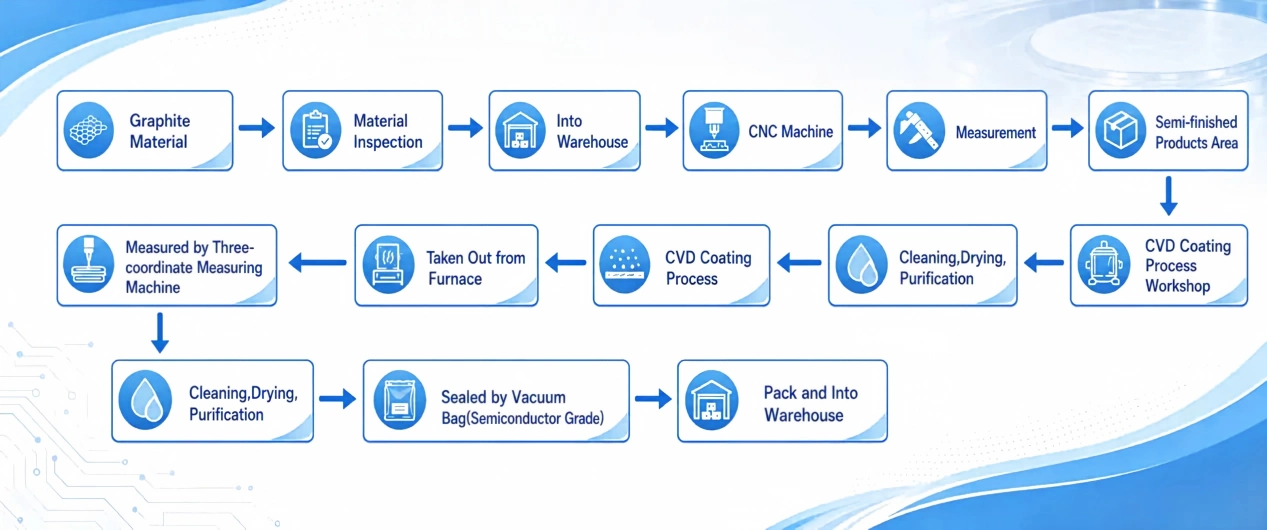

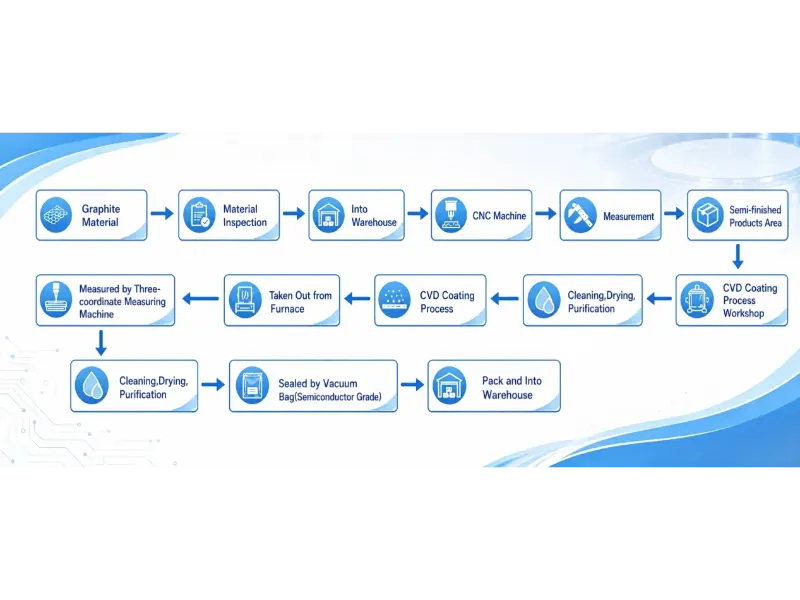

Pregled surovin → Čiščenje visoke čistosti → Natančna obdelava → Nanašanje prevleke CVD → Pregled izdelka → Končni pregled

1. Ključni kazalniki kakovosti

· Po globokem čiščenju je mogoče čistost materialov visoke čistosti nadzorovati priStopnja 6N–7N.

· Konsistentnost debeline nanosa od serije do serije zaCVD SiC prevlekese nadzoruje znotraj±10 μm.

· ZaIzdelki, prevlečeni s TaC, se izvaja strog nadzor kakovosti za oprijem premaza, celovitost površine in pregled razpok/luknjic.

2. Podpora za tehnično dokumentacijo

Podjetje zagotavlja celotno tehnično dokumentacijo, vključno z:

· Certifikat materiala

· Potrdilo o skladnosti (COC)

· Poročilo o pregledu

· Poročilo o pregledu dimenzij

· Poročilo o pregledu debeline premaza

· Podatkovni list materiala

· SDS/MSDS (kjer je primerno)

· Pakirni seznam

· Komercialni račun

· Potrdilo o poreklu (v skladu z izvoznimi zahtevami)

VII. Globalne dobavne in servisne zmogljivosti

Ključno sporočilo:PodporeVETEK SemiconductorOEM/ODMstoritve, izdelava po meri, naročila vzorcev in proizvodnja v majhnih serijah. Standardni izdelki imajo običajno dobavni rok2–4 tedne, globalna logistika pa je podprta prekDHL, FedEx, UPSin pomorski tovor.

1. OEM/ODM in proizvodnja po meri

Podjetje zagotavlja dolgoročne storitve, vključno z:

· Izdelava po risbah naročnika

· Izdelava po dobavljenih vzorcih

· Povratni inženiring

· Oblikovanje dimenzij po meri

· Priporočila za zamenjavo grafitnega materiala

· Optimizacija premazne raztopine

· Optimizacija strukture toplotnega polja

· Popoln razvoj komponent termičnega polja

Podpiramo izdelke od2-palčni, 4-palčni, 6-palčni in 8-palčniplatforme do še večjih prilagojenih velikosti.

2. Prilagodljive možnosti javnega naročanja

Na voljo so vzorčna naročila in proizvodnja majhnih količin, kar strankam omogoča izvedbo:

· Validacija opreme

· Kvalifikacija procesa

· Razvoj novih izdelkov

Za serijsko proizvodnjo je mogoče vzpostaviti stabilne načrte dobave na podlagi letnih napovedi kupcev glede nakupov.

3. Standardni dobavni roki

Vrsta izdelka	Standardni dobavni rok
Standardni izdelki	2–4 tedne
Standardni izdelki po meri	4–6 tednov
Kompleksni izdelki po meri	6–10 tednov

Dolgoročni partnerji lahko vzpostavijo programe varnostnih zalog za nadaljnje izboljšanje stabilnosti dostave.

4. Globalne logistične rešitve

Podpiramo več mednarodnih načinov pošiljanja, vključno z:

· DHL

· FedEx

· UPS

· TNT(za vzorce in manjše pošiljke)

· Letalski prevoz (za nujne pošiljke velikih količin)

· Pomorski tovor (za velike komponente in dolgoročna naročila v razsutem stanju)

Podprti trgovinski pogoji vključujejo:

· EXW

· FOB

· FCA

· CIF

· DDP (na voljo za izbrane države)

Izdelki so zaščiteni z večslojno embalažo, vključno z:

· Čiščenje čistih prostorov

· PE zaščitna folija

· Vakuumsko tesnjenje

· Antistatična embalaža

· Oblazinjenje iz bisernega bombaža (EPE).

· Leseni zaboji po meri

5. Reševanje težav s prevozom

Če se med prevozom pojavijo kakršne koli težave, vključno z:

· Poškodovana embalaža

· Poškodbe pri pošiljanju

· Količinska odstopanja

· Nepravilni modeli izdelkov

stranke lahko takoj kontaktirajo našo prodajno ekipo. Zagotovili bomo takojšnjo podporo, vključno z:

· Nadomestne pošiljke

· Zamenjava izdelka

· Tehnična analiza

· Pomoč pri logističnih zahtevkih

zagotoviti zadovoljstvo strank.

6. Predprodajne in poprodajne storitve

Podpora pred prodajo

· Svetovanje pri izbiri izdelkov

· Analiza načrtovanja izdelljivosti (DFM).

· Priporočila za zamenjavo materiala

· Predlogi za optimizacijo toplotnega polja

· Vzorčna podpora

· Hitra ponudba

Poprodajna podpora

· Navodila za namestitev

· Priporočila za uporabo izdelka

· Navodila za vzdrževanje

· Podpora za optimizacijo procesov

· Analiza življenjske dobe izdelka

· Analiza napak

· Hiter odziv na vprašanja, povezana s kakovostjo

VIII. Glavne industrijske panoge

Ključno sporočilo: izdelki VETEK Semiconductor se pogosto uporabljajo v petih glavnih panogah, vključno zproizvodnja polprevodnikov, polprevodniki tretje generacije, LED, nova energija ter znanstvene raziskave in napredna proizvodnja.

Proizvodnja polprevodnikov

· Integrirana vezja (IC)

· Močnostni polprevodniki

· MEMS

· Sestavljeni polprevodniki

Polprevodniki tretje generacije

· SiC napajalne naprave

· Napajalne naprave GaN

· RF naprave

· Mikro LED

LED industrija

· Modre LED diode

· Globoke ultravijolične LED (UV LED)

· Mini LED

· Mikro LED

Nova energetska industrija

· Nova energetska vozila (NEV)

· Fotovoltaična oprema

· Sistemi za shranjevanje energije

Znanstvene raziskave in napredna proizvodnja

· Univerzitetni laboratoriji

· Nacionalni raziskovalni inštituti

· Platforme za raziskave in razvoj naprednih materialov

IX. Pogosto zastavljena vprašanja (FAQ)

V1: Katere izdelke ponuja predvsem VETEK Semiconductor?

A:VETEK Semiconductor ponuja šest glavnih kategorij izdelkov, vključno zCVD SiC prevleke, CVD TaC prevleke, trdni silicijev karbid (Solid SiC), grafit visoke čistosti in materiali na osnovi ogljika, kremen in napredna keramika ter polprevodniške rezine, ki zajema kritične polprevodniške procese, kot je nprepitaksija, jedkanje in rast kristalov.

V2: Kakšno stopnjo čistosti lahko dosežejo prevleke CVD SiC podjetja VETEK Semiconductor?

A:Z našim postopkom globokega čiščenja je mogoče nadzirati čistost materialov visoke čistosti6N–7Nraven. Poleg tega je doslednost debeline prevleke od serije do serije našeCVD SiC prevlekese nadzoruje znotraj±10 μm, ki zagotavlja stabilno delovanje med dolgotrajnim delovanjem pri visokih temperaturah.

V3: Ali podpirate naročila vzorcev ali nakupe majhnih količin?

A:ja Sprejemamovzorčna naročilain lahko zagotovi dostavo v enem kosu ali v majhnih serijah, odvisno od vrste izdelka, kar strankam omogoča validacijo opreme, kvalifikacijo procesov in razvoj novih izdelkov.

V4: Kakšen je vaš standardni čas?

A:Standardni čas izvedbe je:

· Standardni izdelki:2–4 tedne

· Standardni izdelki po meri:4–6 tednov

· Kompleksni izdelki po meri:6–10 tednov

Za dolgoročne stranke je mogoče vzpostaviti tudi programe varnostnih zalog za dodatno izboljšanje stabilnosti dobave.

V5: Ali podpirate proizvodnjo po meri ali storitve OEM/ODM?

A:ja Zagotavljamo proizvodnjo na podlagi risb strank, proizvodnjo iz dobavljenih vzorcev, povratno inženirstvo, načrtovanje dimenzij po meri, priporočila za zamenjavo materialov, optimizacijo premaznih rešitev, optimizacijo strukture termičnega polja in celovite storitve razvoja komponent termičnega polja. Podpiramo izdelke iz2-palčne do 8-palčne platforme, kot tudi večje velikosti po meri.

V6: V kateri polprevodniški opremi se večinoma uporabljajo vaši izdelki?

A:Naši izdelki se pogosto uporabljajo vLPE, Aixtron, Veeco, ASM, in drugi glavni sistemi epitaksije, kot tudioprema za jedkanje, oksidacijske/difuzijske peči, peči za rast kristalov in drugo opremo za obdelavo polprevodnikov. Primerni so za kritične proizvodne procese, vključno z:

· Silicijeva epitaksija

· SiC epitaksija

· GaN epitaksija

· LED epitaksija

· Plazemsko jedkanje

· Difuzija

· Oksidacija

· Žarjenje

· Hitra termična obdelava (RTP)

V7: Kako zagotavljate kakovost izdelka in doslednost serije?

A:VETEK Semiconductor je vzpostavil celovit sistem vodenja kakovosti, ki pokriva celoten proizvodni proces:

Pregled surovin → Čiščenje visoke čistosti → Natančna obdelava → Nanašanje prevleke CVD → Pregled izdelka → Končni pregled

Vsak izdelek je podvržen več pregledom, vključno z:

· Vizualni pregled

· Merski pregled

· Merjenje debeline nanosa

· Pregled ravnosti

· Pregled koncentričnosti

· Pregled enotnosti premaza

Popolna evidenca o sledljivosti kakovosti se vzdržuje skozi celoten proizvodni proces.

V8: Kakšne certifikate in kvalifikacije ima VETEK Semiconductor?

A:VETEK Semiconductor je bil priznan kot nacionalno specializirano in sofisticirano podjetje "Little Giant". Ustanovitelj podjetja, dr. He Shaolong, je bil izbran za vodilnega talenta v okviru programa deset tisoč talentov province Zhejiang. Naši izdelki so vstopili v osrednje dobavne verige številnih vodilnih v industriji, ki kotirajo na borzi, vključno z Leon Microelectronics, Jiangfeng Electronics, HC Semitek in Zhaochi Co., Ltd.

X. Temeljne prednosti

· Nacionalno specializirano in sofisticirano podjetje "Little Giant",uvrstitev med prvovrstne dobavitelje v kitajski industriji polprevodniškega epitaksije s toplotnim poljem.

· Dvojne platforme za raziskave in razvoj:Corporate R&D Center + Yongjiang Laboratory Thermal Field Materials Innovation Center.

· Šest poslovnih oddelkov in šest glavnih kategorij izdelkov,zagotavlja celovito pokritost polprevodniških visokotemperaturnih aplikacij termičnega polja.

· Popolna integracijadProizvodna veriga:Celotno pokrivanje lastnega proizvodnega sistemačiščenje → natančna obdelava → CVD premaz → pregled,zagotavlja popoln nadzor nad procesom.

· Zaupa mu več kot 30 strank iz polprevodniške industrije,z izdelki, ki vstopajo v osrednje dobavne verige več vodilnih polprevodniških podjetij, ki kotirajo na borzi.

· Podprta OEM/ODM in proizvodnja po meri,zagotavljanje prilagodljivih rešitev po meri strank.

· Vzorčna naročila in Small-serijska proizvodnja Ana voljo,pomaga strankam zmanjšati stroške validacije in pospešiti razvoj izdelkov.

· Celovit nadzor kakovosti in popolna sledljivost izdelkov,zagotavljanje dolgoročne stabilnosti izdelka in doslednega delovanja.

· Globalno logistično omrežje in Comobsežna predprodajna in poprodajna podpora,zagotavljanje zanesljivih storitev za stranke po vsem svetu.

XI. Zaključek

Poganjajo stalne tehnološke inovacije,VETEK Semiconductorje vzpostavil celovit storitveni ekosistem, ki zajemaraziskave in razvoj, proizvodnja in globalna dostava, osredotočen na kritične procese proizvodnje polprevodnikov.

Odmaterialov visoke čistosti do natančnih polprevodniških komponent, in odnapredne tehnologije premazov za dokončanje rešitev toplotnega polja, je podjetje zavezano zagotavljanjuvisoko zmogljiv, zanesljivle, in trajnostnoključni materiali in ključne komponente za globalnointegrirano vezje, polprevodnik tretje generacije, LED, fotovoltaika in napredna proizvodnjaindustrije.

Gledam naprej,VETEK Semiconductorbo še naprej držal svoje zavezequalityodličnost in tehnološke inovacije, ki tesno sodeluje s strankami po vsem svetu za spodbujanje napredka polprevodniških materialov in tehnologij naslednje generacije.
