Zakaj TaC prevleka postaja prednostna izbira za polprevodniške grafitne komponente

Medtem ko si polprevodniška industrija prizadeva za večje premere rezin, višje delovne temperature in vse manjše proračune za onesnaženje, so zahteve po grafitnih komponentah znatno narasle. Od lončkov, suceptorjev, grelnikov, vodilnih obročev in držal za semena se ne pričakuje več samo prenašanje vročine – prav tako morajo ohraniti svojo obliko, preprečiti sproščanje nečistoč in preživeti daljše delovanje v agresivno reaktivnih atmosferah.

Za soočanje s temi izzivi so se premazi iz tantalovega karbida (TaC) s kemičnim naparjevanjem (CVD) izkazali kot zelo obetavna rešitev za zaščito grafitnih delov v naprednih proizvodnih linijah polprevodnikov. Ta članek obravnava, zakaj prevleke TaC pritegnejo vse večje zanimanje in kako prispevajo k stabilnejšim procesom, daljši življenjski dobi delov in boljši splošni učinkovitosti proizvodnje.

Zakaj grafitne komponente potrebujejo zaščitne plasti

Grafit je že dolgo priljubljen material za visokotemperaturno polprevodniško strojno opremo, zahvaljujoč dobri toplotni prevodnosti, nizki gostoti in enostavni obdelavi. Toda goli grafit ima dobro znane slabosti, ko je izpostavljen težkim pogojem v procesnih komorah:

• Degradacija površine pri ekstremnih temperaturah
• Kemični napad vodika, amoniaka in drugih reaktivnih plinov
• Odvajanje ogljikovih delcev
• Migracija nečistoč v rastoče kristale ali epitaksialne filme
• Postopen premik dimenzij po številnih termičnih ciklih

Ta vprašanja postanejo še posebej kritična v procesih, kot so:

• SiC množična rast preko PVT
• SiC epitaksija
• GaN MOCVD
• Rast kristalov AlN
• Visokotemperaturne nastavitve termičnega polja

S krčenjem geometrij naprav in zaostrovanjem zahtev glede zmogljivosti lahko že manjša kontaminacija ali rahla obraba grafitnih delov neposredno vpliva na izkoristek rezin in končno zanesljivost naprave.

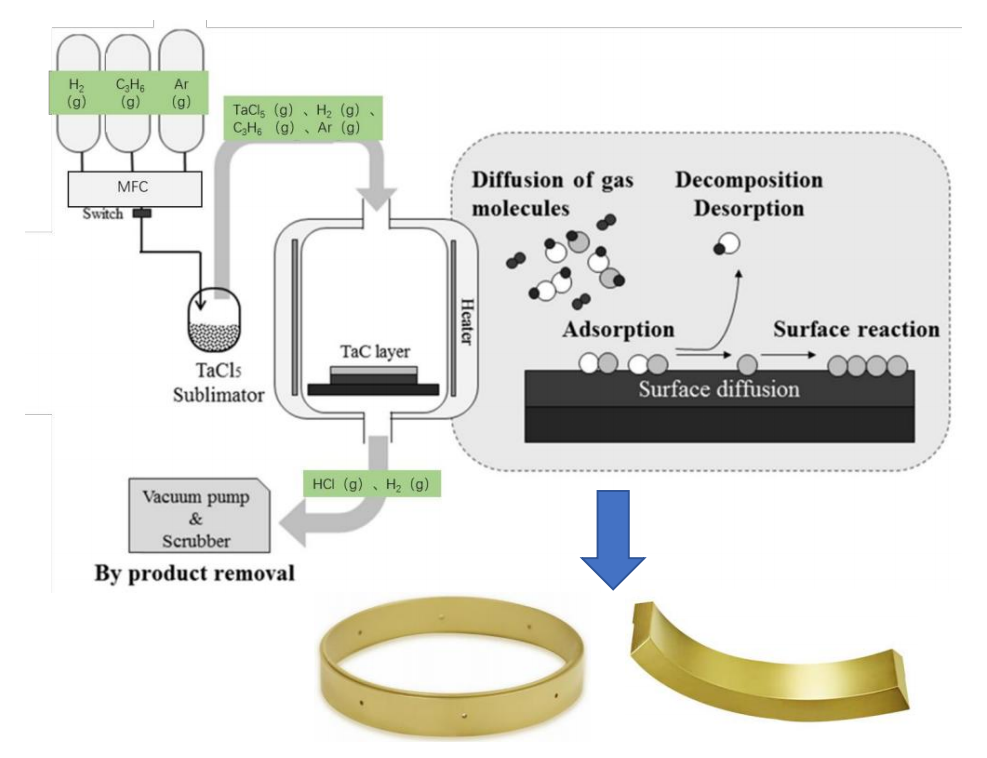

Kaj točno je TaC premaz?

Tantalov karbid (TaC) je izjemno ognjevzdržna keramika s tališčem okoli 3880 °C – eno najvišjih znanih. Združuje izjemno toplotno stabilnost z izjemno kemično inertnostjo, zaradi česar je naravni kandidat za zaščito grafitnih površin, ki vidijo agresivna polprevodniška okolja.

Namesto da bi v celoti nadomestil grafit, se TaC nanese kot gosta, tanka plast s CVD. To vam daje najboljše iz obeh svetov:

• Grafit zagotavlja toplotno prevodnost, majhno maso in mehansko podporo.
• Plast TaC deluje kot robustna ovira proti kemični eroziji in izločanju nečistoč.

Končni rezultat je komponenta, ki lahko zdrži v pogojih, ki bi hitro razgradili navaden grafit.

Ključne prednosti CVD TaC prevleke

(1) Izjemna odpornost na visoke temperature

Številni polprevodniški procesi potekajo med 1500 °C in precej nad 2500 °C – temperature, ki potisnejo večino materialov do meje. TaC ohranja svojo strukturno celovitost v tem razponu in učinkovito izolira spodnji grafit pred toplotno razgradnjo v številnih proizvodnih ciklih.

(2) Vrhunska kemična odpornost

Ena od izjemnih lastnosti TaC je njegova sposobnost, da vzdrži korozivne vrste plinov, ki razjedajo druge premaze. V praksi kaže izrazito boljšo odpornost kot običajne zaščitne plasti, kadar je izpostavljen:

• vodik (H₂)
• amoniak (NH3)
• Silicijeva para
• Hlapi reaktivnih kovin

Ta izboljšana kemična vzdržljivost pomeni neposredno manj zamenjav delov in bolj predvidljive proizvodne serije.

(3) Manjše tveganje kontaminacije

Ker postajajo cilji glede kakovosti kristalov in gostote napak vse strožji, je ohranjanje čistega procesnega okolja najpomembnejše. Dobro nanešen TaC premaz tvori skoraj neprepustno pregrado, ki pomaga zmanjšati:

• Sproščanje ogljika iz grafitnega telesa
• Difuzija kovinskih primesi
• Luščenje delcev
• Sčasoma postane površina hrapava

Čistejši pogoji podpirajo kristale višje kakovosti in boljšo ponovljivost med serijami.

(4) Podaljšana življenjska doba

Zamenjava delov s toplotnim poljem je draga – ne le zaradi materialov, ampak tudi zaradi izpadov in prizadevanj za ponovno kvalifikacijo. Ker prevleka TaC tako učinkovito upočasnjuje površinsko korozijo in obrabo, številne prevlečene grafitne komponente zdržijo bistveno dlje kot njihove neprevlečene komponente. To pomeni manj prekinitev in nižje skupne operativne stroške.

(5) Močan oprijem na podlago

Sodobni postopki CVD odlagajo atom za atomom TaC na površino grafita, kar daje odlično medfazno vez. Za razliko od mehanskih ali napršenih premazov vam CVD zagotavlja:

• Gosta mikrostruktura brez por
• Enakomerna debelina tudi na zapletenih oblikah
• Zanesljiv oprijem, ki vzdrži ponavljajoče se toplotne cikle
• Dobra pokritost vogalov in vdolbin

Ta robustnost je ključnega pomena za proizvodna okolja, kjer se o doslednosti ni mogoče pogajati.

Tipične uporabe grafitnih delov, prevlečenih s TaC

Ko tehnologija dozoreva, komponente, prevlečene s TaC, najdejo pot v vse več polprevodniških aplikacij. Pogosti primeri vključujejo:

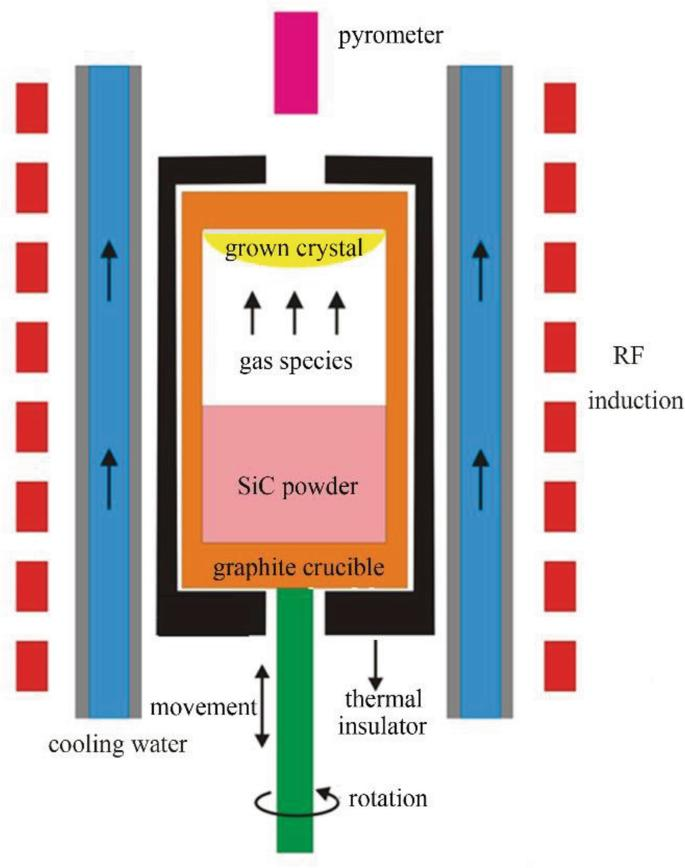

Rast kristalov SiC (PVT)

S TaC prevlečeni lončki, držala za semena, vodilni obroči in obroči za lončke se zdaj pogosto uporabljajo za zmanjšanje nečistoč v rastni komori, hkrati pa podaljšujejo življenjsko dobo strojne opreme vroče cone.

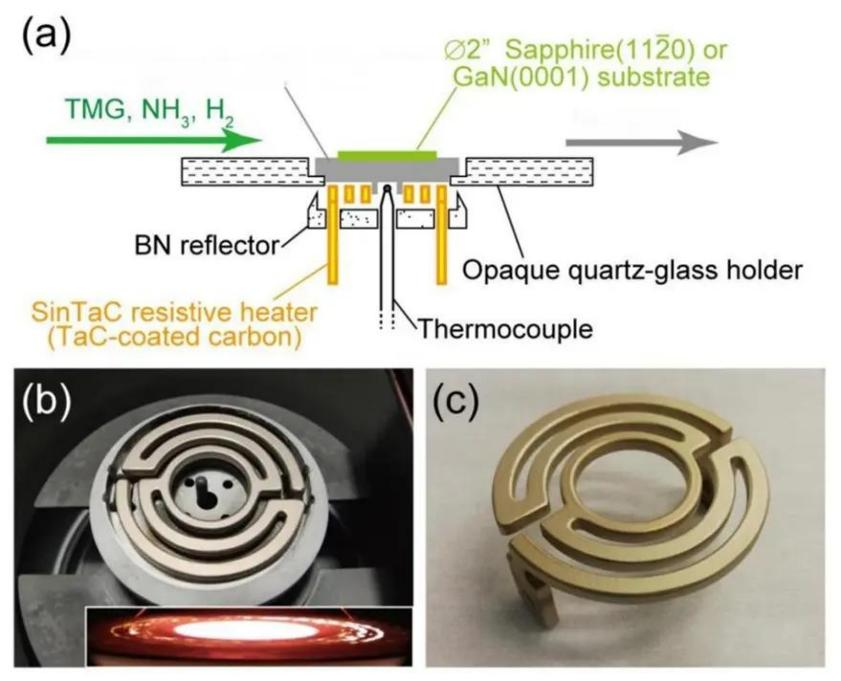

Sistemi GaN MOCVD

Grafitni grelniki s prevleko TaC zagotavljajo stabilno toplotno moč in so odporni proti koroziji zaradi amoniaka in vodika med epitaksijo GaN, kar pomaga ohranjati enotne temperaturne profile v dolgih kampanjah.

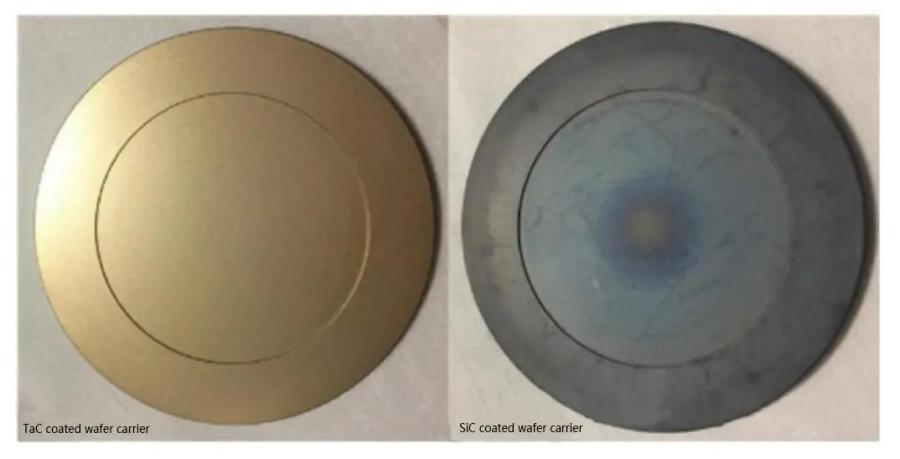

Epitaksialni susceptorji (nosilci rezin)

Susceptorji opazijo ponavljajoče se toplotne šoke in izpostavljenost korozivnemu plinu. Prevleka TaC jim daje veliko boljše možnosti, da preživijo številne vožnje brez poslabšanja površine.

Druga visokotemperaturna polprevodniška oprema

Dodatne uporabe vključujejo rast kristalov AlN, epitaksijo silicija, splošne komponente termičnega polja in celo nekatera napredna orodja za obdelavo keramike.

Zakaj je CVD metoda pomembna

Niso vsi premazi TaC enaki. Med različnimi tehnikami nanašanja se CVD na splošno šteje za zlati standard za polprevodniško delo, saj zagotavlja:

• Zelo visoka gostota in nizka poroznost
• Odlična čistost (kritična za procese, občutljive na kontaminacijo)
• Natančna, ponovljiva kontrola debeline
• Enotna pokritost kompleksnih geometrij delov
• Trdna vezava na grafitno podlago

Za aplikacije, kjer sta doslednost in zanesljivost najpomembnejša, CVD izstopa kot jasna izbira.

Pogled v prihodnost: vloga grafita, prevlečenega s TaC

S premikanjem industrije proti:

• 8-palčne SiC rezine
• GaN naprave z večjo močjo
• Naprednejši sestavljeni polprevodniki
• Daljše proizvodne akcije
• Strožje zahteve glede čistoče

grafitne komponente se bodo le še bolj obremenjevale. Prevleka TaC presega le zaščitno plast – vedno bolj se obravnava kot ključni dejavnik za proizvodnjo naslednje generacije. Podjetja, ki resno razmišljajo o povečanju izkoristkov, povečanju časa delovanja orodja in podaljšanju življenjske dobe delov, že gledajo na grafit, prevlečen s TaC, kot strateški del svoje dolgoročne optimizacije procesa.

Zaključek

Naraščajoče sprejemanje prevlek iz TaC odraža preprosto resničnost: polprevodniška industrija potrebuje materiale, ki lahko dohajajo vedno bolj zahtevne pogoje. Z združitvijo toplotnih prednosti grafita s kemično odpornostjo tantalovega karbida deli, prevlečeni s CVD-TaC, ponujajo praktično pot do zmanjšane kontaminacije, daljše življenjske dobe komponent in stabilnejših proizvodnih potekov. Ker tehnologije rasti kristalov in epitaksije še naprej napredujejo, bodo prevleke TaC pripravljene igrati še večjo vlogo v številnih proizvodnih korakih polprevodnikov.

Pogosto zastavljena vprašanja

1. Ali je prevleka TaC boljša od navadnega grafita?

Za večino visokotemperaturnih polprevodniških procesov, da – prevleka iz TaC nudi znatno boljšo zaščito pred korozijo, kontaminacijo in mehansko obrabo, kar običajno pomeni veliko daljšo življenjsko dobo.

2. Katere industrije uporabljajo grafit, prevlečen s TaC?

Predvsem proizvodnja polprevodnikov, vključno z rastjo kristalov SiC, GaN MOCVD, silicijeva epitaksija in napredni sistemi termičnega polja.

3. Zakaj ima CVD prednost pri uporabi TaC?

CVD proizvaja goste plasti visoke čistosti z odličnim oprijemom in enakomernostjo debeline – točno to, kar zahtevajo zahtevne polprevodniške aplikacije.

4. Katere vrste grafitnih delov je mogoče prevleči s TaC?

Tipični kandidati vključujejo lončke, suceptorje, držala za semena, vodilne obroče, grelnike, pladnje in druge dele grafita, ki so izpostavljeni visokim temperaturam in reaktivnim plinom.
