Silicijev karbid (SiC) zdaj podpira velik del napredka, opaženega pri pogonskih sklopih električnih vozil, pretvornikih obnovljive energije in visokofrekvenčnih napajalnih modulih. Ekonomika proizvodnje in zmogljivost naprave sta odvisni od povečevanja dimenzij kristalov SiC, povečanja izkoristkov serij in zatiranja populacije napak. Izpolnjevanje teh ciljev zahteva več kot natančno nastavljene procesne recepte. Celovitost in dolgoživost materialov s termičnim poljem postaneta enako odločilni, zlasti glede na agresivne pogoje v pečeh za fizični transport pare (PVT).

Med možnostmi površinskega inženiringa za grafitne dele je kemično naparjanje (CVD) tantalovega karbida (TaC) pridobilo merljivo moč. Ta premaz ne ščiti le podlage; aktivno spreminja površinsko kemijo in toplotni odziv komponent, ki so deležne najtežjih storitev.

Kaj TaC premaz deluje v PVT peči?

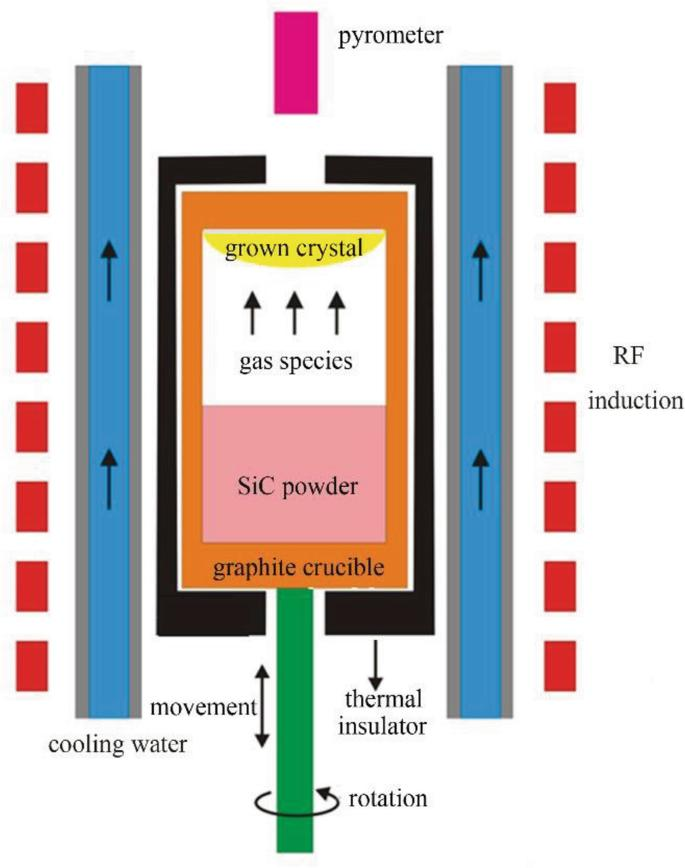

Rast PVT poteka s sublimacijo surovine SiC nad 2000 °C. Nastale vrste hlapov potujejo proti hladnejšemu zarodnemu kristalu, kjer kondenzacija in rekristalizacija postopoma gradita bule. En sam potek lahko traja več sto ur. V tem intervalu se vsaka grafitna površina – stene lončka, držalo za seme, vodilni obroči – sooča s stalno paro, bogato s silicijem, ekstremnimi toplotnimi gradienti in mehanskimi obremenitvami zaradi neusklajenosti toplotnega raztezanja.

Brez zaščitnih plasti gre grafit na dve vzporedni poti razgradnje. Ena je fizična: površinska erozija sprosti drobne delce ogljika v tok hlapov. Drugi je kemični: silicijeve pare reagirajo z grafitom, da tvorijo hlapni SiC ali druge vmesne vrste, ki postopoma tanjšajo steno komponente. Obe poti vnašata ogljikove grozde ali sledove kovinskih nečistoč v rastoči kristal in obe skrajšata življenjsko dobo dragega pohištva za peč.

Prevleka CVD TaC prekine te mehanizme. Plast prevleke je stehiometrično nadzorovana, brez luknjic in se drži grafitne podlage. Predstavlja kemično inerten obraz za visokotemperaturne hlape, tako da spodnji grafit nikoli ne pride neposredno v stik z reaktivnim okoljem. Ta ločitev bistveno spremeni pot kontaminacije.

Opažene izboljšave v kakovosti kristalov

Pridelovalci kristalov pogosto poročajo, da so komponente, prevlečene s TaC, povezane z nižjim številom ogljikovih vključkov in zaključkov mikrocevi. Razlaga je v zmožnosti premaza, da ohranja konstantno stanje površine v več postopkih. Grafit brez prevleke se sčasoma spreminja – njegova poroznost se povečuje, njegova emisijska sposobnost se spreminja in njegova lokalna porazdelitev temperature se spreminja. Te postopne spremembe motijo ​​simetrijo toplotnega polja, ki je bistvena za enakomerno radialno rast.

Nasprotno pa stabilno toplotno polje ohranja aksialne in radialne temperaturne gradiente, ki so potrebni za nadzorovano postopno rast na površini semena. S prevleko TaC notranjost lončka ohrani svojo prvotno geometrijo in toplotno emisivnost v več ciklih rasti. Rezultat je tesnejša porazdelitev meritev kakovosti kristalov od serije do serije, kar neposredno poveča delež uporabnih rezin na kroglo.

Podaljšana življenjska doba komponent in operativni stroški

Ekonomski razlog za prevleko TaC pogosto temelji na podaljšanju življenjske dobe. Grafitne komponente v obliki brez premaza bo morda treba zamenjati po 10–20 postopkih rasti, odvisno od specifičnega temperaturnega profila in trajanja postopka. Ekvivalenti, prevlečeni s TaC, v dokumentiranih operacijah peči rutinsko dosežejo 2–3-kratno življenjsko dobo, preden pokažejo merljivo izgubo teže ali hrapavost površine.

Ta vzdržljivost izhaja iz visokega tališča prevleke (nad 3.800 °C) in nizkega difuzijskega koeficienta za ogljik in silicij. Celo pri 2.200 °C ostaja medsebojna difuzija preko vmesnika premaz–podlaga zanemarljiva. Prevleka se med termičnim ciklom ne razlije, ne lušči ali razsloji, pod pogojem, da so parametri nanašanja CVD pravilno optimizirani. Daljši intervali med zamenjavami komponent pomenijo manj ciklov ohlajanja–segrevanja peči, manj dela za razgradnjo in ponovno sestavljanje ter manjšo porabo surovine grafita visoke čistosti.

Specifikacije čistosti, ki so pomembne za polprevodnike

Pri SiC za naprave lahko kovinske nečistoče na ravneh delcev na milijon poslabšajo življenjsko dobo nosilca in prebojno napetost. Sam premaz mora biti torej kompatibilen s polprevodniki. CVD TaC, predelan iz prekurzorjev visoke čistosti, doseže dokumentirano čistost 99,999841 %. Ta številka ni naključna: odraža namerni nadzor nad čiščenjem predhodnega plina, čistočo reaktorja in ravnanjem po odlaganju. Pri tej stopnji čistosti vse kovinske vrste, ki bi lahko difundirale iz prevleke v parno fazo, ostanejo pod analitičnimi mejami zaznavnosti za tipično trajanje rasti.

Običajno prevlečeni grafitni deli

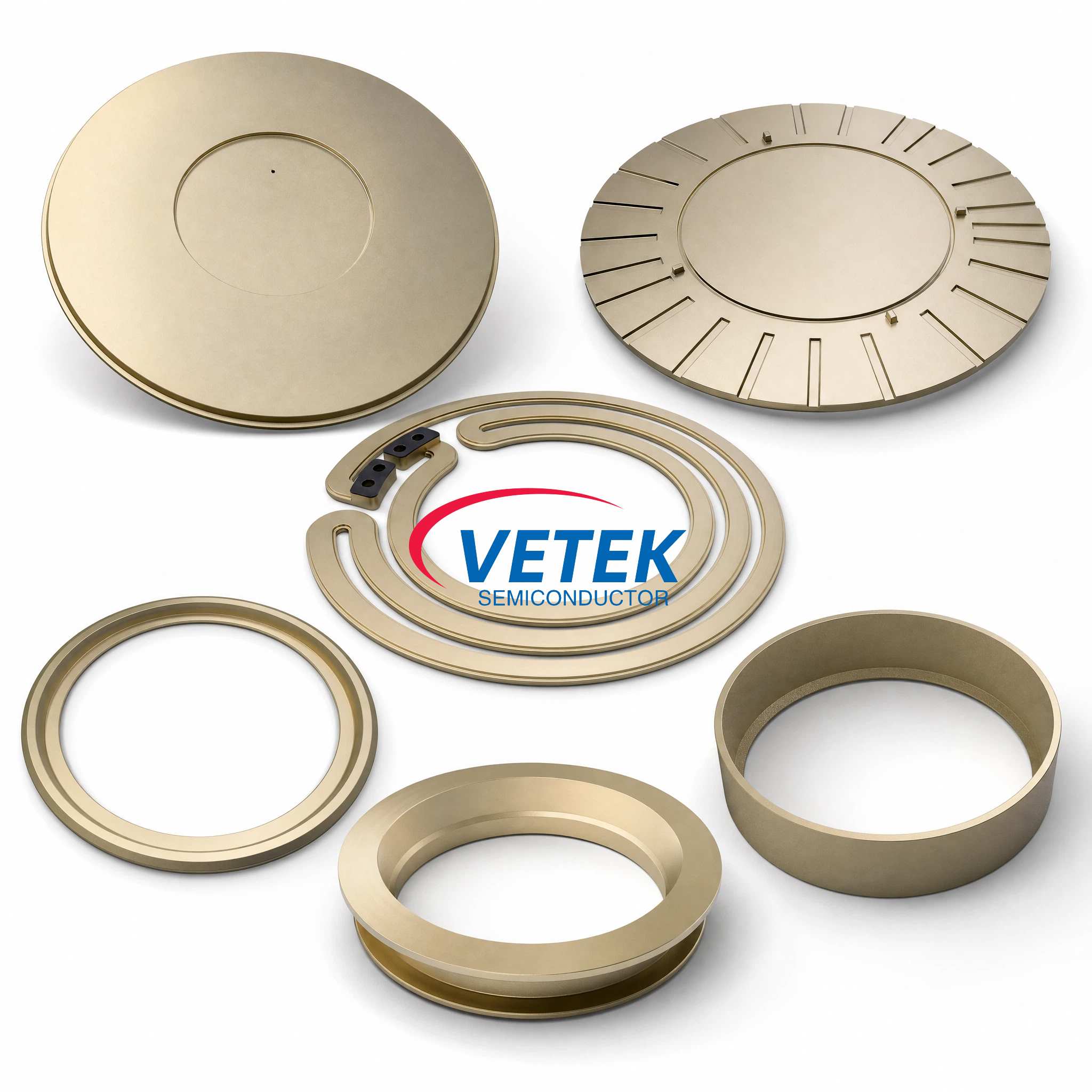

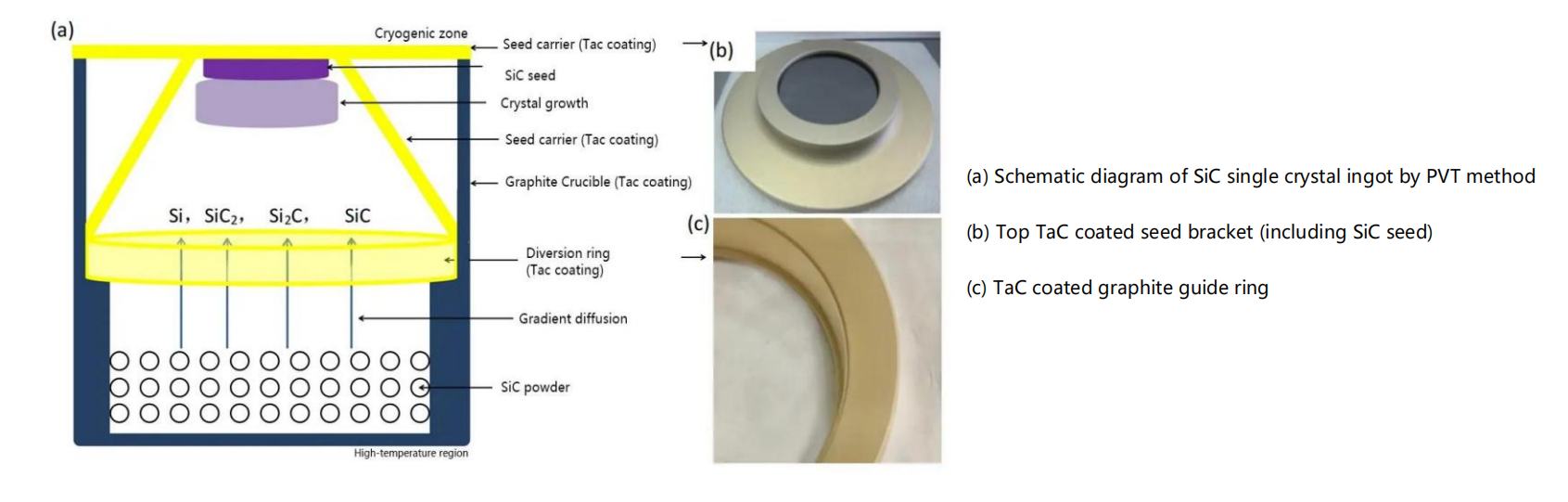

Toplotna polja PVT običajno vključujejo pet do osem različnih grafitnih komponent, ki jim lahko koristi TaC:

Lončki, ki vsebujejo izvorni prah SiC in vzdržujejo najvišje temperature.

Nosilci za seme, ki namestijo zarodni kristal in zahtevajo natančen toplotni kontakt.

Vodilni obroči, ki oblikujejo pot toka pare proti semenu.

Obroči za lonček in distančniki, ki določajo vrzel med izvorom in semenom.

Dodatni izolacijski ščiti ali podporni stebri v nekaterih izvedbah peči.

Prevleka vseh ali večine teh delov ustvari dosledno stanje površine v celotnem vročem območju, namesto da bi imeli mešane prevlečene in nepremazane površine, ki bi lahko povzročile lokalne toplotne ali kemične asimetrije.

Zakaj CVD namesto drugih metod odlaganja？

Vsi premazi iz TaC nimajo enakega delovanja. Poti cementiranja s plazemskim razprševanjem ali pakiranjem proizvajajo debelejše plasti, vendar z večjo poroznostjo, slabšim oprijemom in večjim tveganjem razpadanja pri toplotnem šoku. CVD se razlikuje po gojenju prevleke atom za atomom iz prekurzorjev v parni fazi. To daje popolnoma goste mikrostrukture z velikostjo zrn reda nekaj mikrometrov in enakomernostjo debeline znotraj ±5 μm po komponentah velike površine.

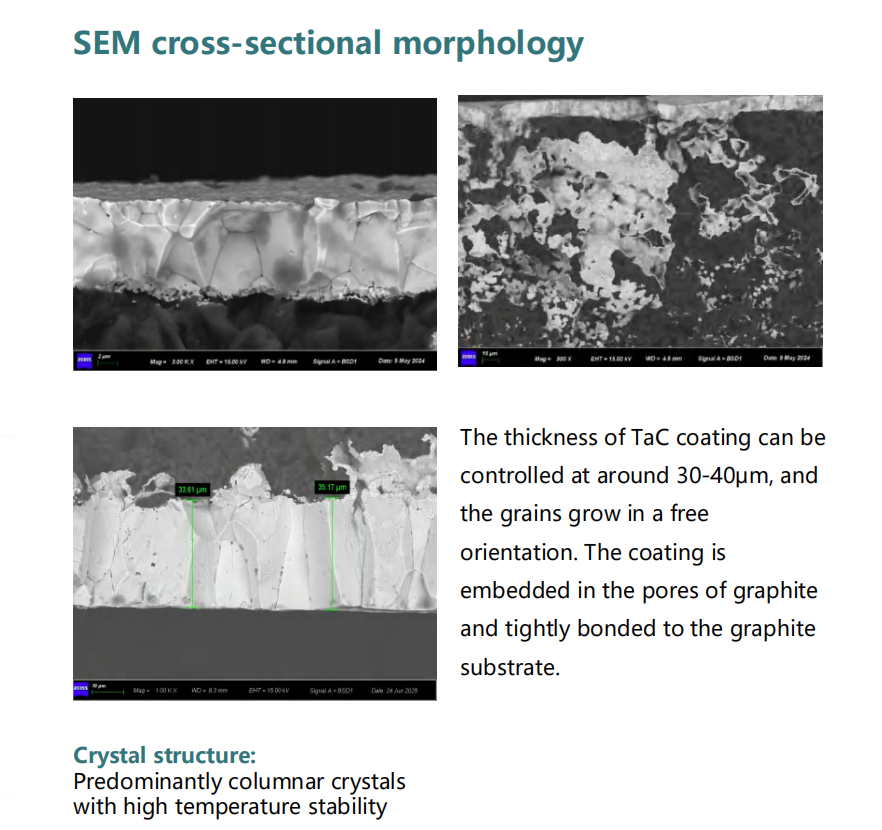

Standardna debelina CVD TaC je določena pri 30 ± 5 μm za večino PVT lončkov in držal. Za peči, ki izvajajo podaljšane cikle ali višje konične temperature, je mogoče uporabiti prilagojeno debelino do 40 μm. Debelejše prevleke povečajo dolžino difuzijske pregrade, vendar zahtevajo skrbno ujemanje s koeficientom toplotnega raztezanja grafitne podlage, da se izognemo medfaznemu stresu – dejavnik, ki je dobro označen pri načrtovanju procesa CVD.

Praktični premisleki za posvojitev

Objekti, ki prehajajo s komponent brez premaza na komponente s prevleko iz TaC, morajo predvideti prilagoditve pri nadzoru temperature. Prevleka spremeni površinsko emisivnost, kar lahko premakne odčitke pirometra ali kalibracijo moči in temperature za 20–50 °C. Ta premik je predvidljiv in ponovljiv, zato za ponovno vzpostavitev pravilnih temperaturnih nastavitev zadostuje kratek umeritveni postopek. Po tej začetni kompenzaciji se prevlečeni sistem med serijami obnaša bolj dosledno kot njegov neobloženi dvojnik, kar zmanjša potrebo po prilagajanju na serijo.

Zaključek

Proizvodnja SiC na osnovi PVT postavlja izjemne zahteve za komponente termičnega polja grafita. Prevleka CVD TaC obravnava te zahteve s štirimi medsebojno povezanimi učinki: zavira sproščanje delcev ogljika, blokira napad silicija na podlago, ohranja simetrijo toplotnega polja v daljših zaporedjih delovanja in podaljšuje intervale zamenjave komponent. Ti rezultati skupaj izboljšajo kristalno čistost, povečajo uporaben izkoristek na kroglo in zmanjšajo prispevek stroškov na rezino zaradi potrošnih delov. Ko se velikosti rezin SiC pomikajo proti 200 mm in se zahteve glede gostote napak še bolj zaostrujejo, se bo sprejetje inženirskih premazov, kot je TaC, verjetno razširilo z možnosti na osnovno specifikacijo v naprednih proizvodnih linijah.
