Zakaj je prevleka CVD TaC »visokotemperaturni oklep« v polprevodnikih tretje generacije

Okolje znotraj peči za rast kristalov SiC je med najmanj prizanesljivimi v proizvodnji polprevodnikov: temperature presegajo 2400 °C, koncentracije vodika in amoniaka so visoke, grafitne komponente pa so nenehno v nevarnosti, da izločajo delce in sproščajo nečistoče. Procesni inženirji že dolgo iščejo materialno rešitev, ki lahko hkrati prenese ekstremno vročino, agresivno kemijo in kontaminacijo.

CVD prevleka iz tantalovega karbida (TaC) je tiho postala ta odgovor – s tališčem 3880 °C, hitrostjo jedkanja samo 0,2 μm/uro v NH₃ in 0,1 μm/uro v H₂ ter kritičnimi stopnjami nečistoč, izmerjenimi v ppb. Vendar pa je tisto, zaradi česar je resnično prepričljiv, to, kar se zgodi v proizvodnem prostoru: gostota napak mikrocevi pade za več kot 90 %, skupna vsebnost kristalnih nečistoč pade za več kot 70 %, upornost pa se poveča za faktor 2 do 3.
Torej, kako točno TaC prevleka to doseže? Od kod izvirajo njegove prednosti glede zmogljivosti? V katerih aplikacijah iz resničnega sveta prinaša največjo vrednost? In v katero smer gre trg? Ta članek sistematično raziskuje tehnična načela, osnovne lastnosti, ključne scenarije uporabe in industrijske trende CVD TaC prevlek.

1. Kaj je CVD TaC prevleka?

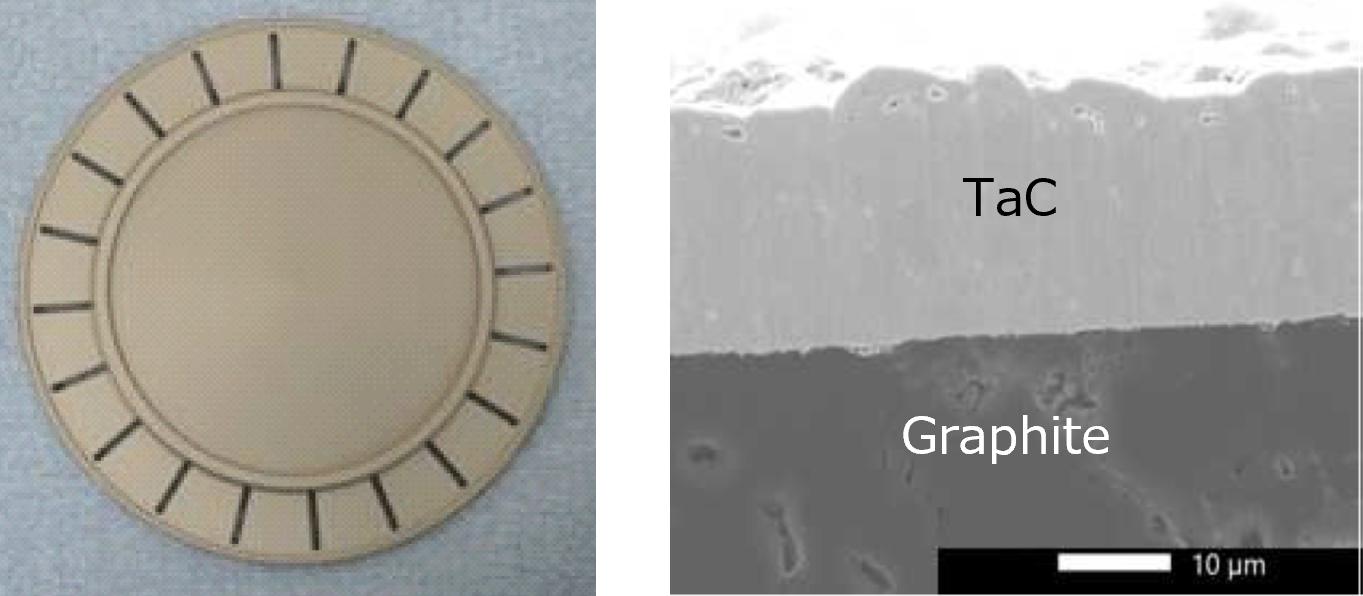

V bistvu je prevleka CVD TaC zaščitna plast tantalovega karbida (TaC) – keramične spojine z značilnim zlato-rumenim videzom – nanesena na grafitne podlage visoke čistosti s kemičnim naparjevanjem. Sam material prinaša kombinacijo lastnosti, ki jih je težko najti skupaj: tališče 3880 °C, trdota v območju 15–19 GPa, močna kemična inertnost in odpornost proti koroziji, ki se dobro obnese v agresivnih procesnih okoljih.

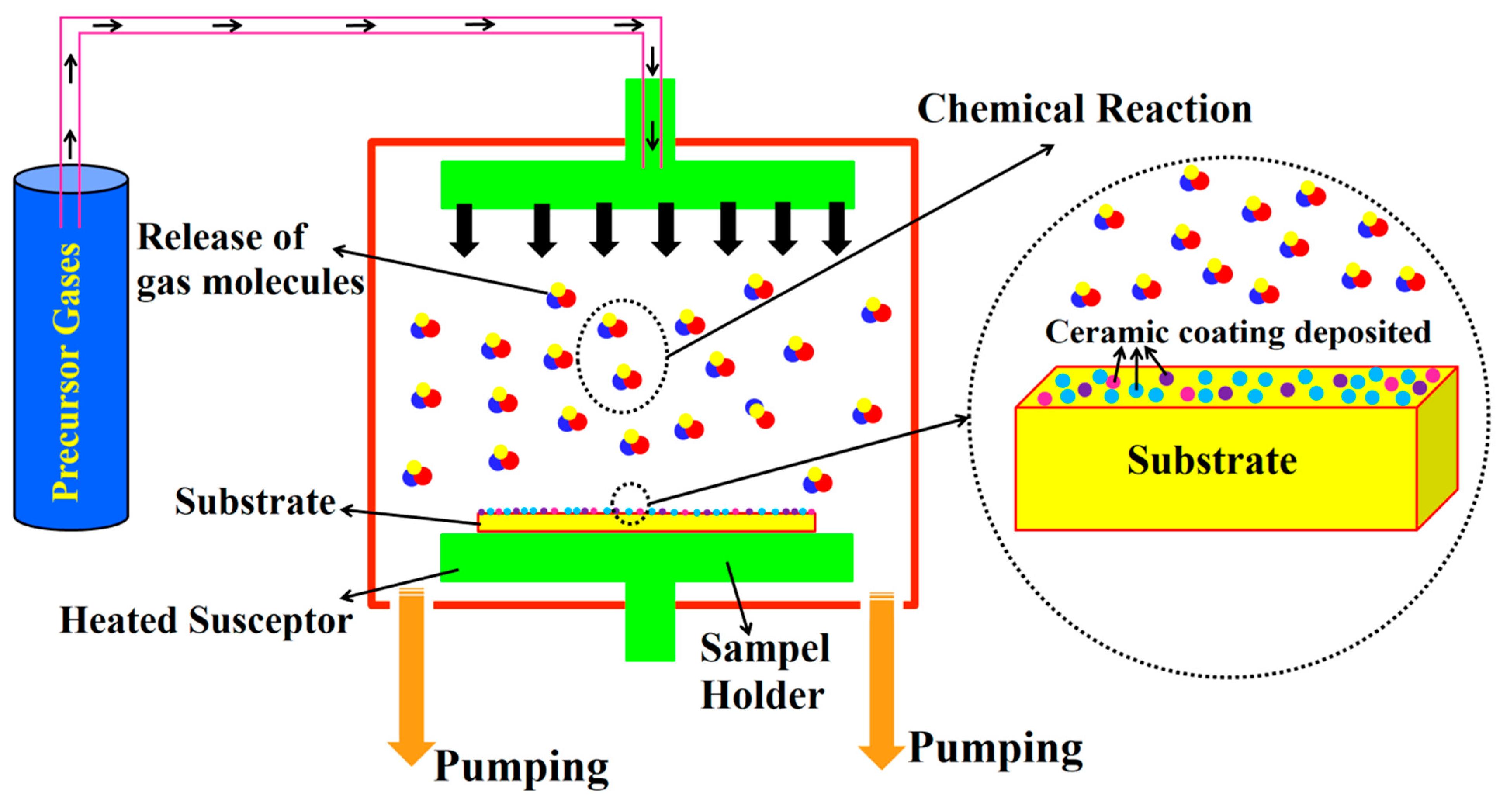

Med različnimi načini izdelave prevlek iz TaC ostaja CVD najbolj zrela pot. Tipičen recept, kot je podrobno opisan, se začne s tantalovim pentakloridom (TaCl5) in propilenom (C₃H₆) kot predhodnikoma tantala in ogljika, ki ju argon in vodik prenašata v ogrevano komoro. Ko uparjeni TaCl5 doseže površino grafita, se adsorbira in je podvržen zaporedju reakcij razgradnje in rekombinacije. Kar se oblikuje, ni le površinska plast, temveč gosta, dobro oprijeta prevleka, ki je opazno bolj enotna in sestavno nadzorovana od tistega, kar je mogoče doseči z alternativnimi metodami, kot je obdelava s staljeno soljo ali sol-gel obdelavo.

2. Glavne prednosti delovanja CVD TaC prevleke

2.1 Izjemno visoka toplotna stabilnost
Prevleka CVD TaC se tali pri 3880°C, zato ostane strukturno trdna tudi nad 2200°C. Zaradi tega je primeren za zahtevne polprevodniške postopke, kot sta rast kristalov SiC in MOCVD – kraji, kjer se navadne prevleke iz SiC razgradijo, ko se stvari prevročejo.

2.2 Izjemna odpornost proti kemični koroziji
Ta premaz je dobro odporen proti jedkim procesnim plinom, kot so vodik, amoniak, kloridi in silicijeve pare. V primerjavi s prevlekami SiC zmanjša razgradnjo grafita in onesnaženje z delci v visokotemperaturnih polprevodniških okoljih. rezultat? Boljša stabilnost procesa in večji izkoristek rezin.

2.3 Dobra mehanska trdnost in odpornost na toplotne udarce
Prevleka CVD TaC je trda in se močno veže na grafitne podlage, zato se počasi obrablja in dobro prenaša toplotne udarce. Lahko zahteva ponavljajoče se hitre cikle segrevanja in ohlajanja, ne da bi počil ali se odlepil. To pomeni daljšo življenjsko dobo komponent in hitrejše hitrosti procesa.

2.4 Ultra-visoka čistost in zatiranje nečistoč
Prevleka TaC ima zelo nizke ravni nečistoč in deluje kot trdna difuzijska pregrada – preprečuje, da bi onesnaževalci migrirali iz grafitne podlage v rastno okolje. To pomaga zmanjšati napake v kristalih, preprečuje nečistoče in izboljša kakovost in upornost kristalov SiC.

3. Tipični scenariji uporabe CVD TaC prevleke

3.1 Rast monokristala SiC (metoda PVT)
V procesu PVT rasti monokristalov SiC se prevleka iz TaC nanese na ključne komponente grafita, kot so lončki, vodilni obroči in držala kristalov. Raziskava Fan et al. kaže, da prevleka TaC ne zagotavlja samo fizične zaščite, ampak tudi s svojimi nizkimi emisijskimi značilnostmi uravnava temperaturni gradient na vmesniku za rast kristalov, izboljšuje enakomernost radialne temperature, ohranja stehiometrijo sublimacije SiC, zavira migracijo nečistoč in zmanjšuje porabo energije. Raziskava Meng et al. v Journal of Crystal Growth nadalje potrjuje, da ima kristalni ingot, vzgojen s strukturo lončka z grafitnim relejnim obročem, prevlečenim s TaC, in grafitnim papirjem vrhunske lastnosti v kristalni popolnosti in obliki vmesnika. Dejanske meritve kažejo, da je odstopanje premera kristalnih ingotov, vzgojenih z lončki, prevlečenimi s TaC, ≤2 %, ravnost kristalne površine (RMS) pa je izboljšana za 40 %.

3.2 Epitaksialna rast GaN/SiC

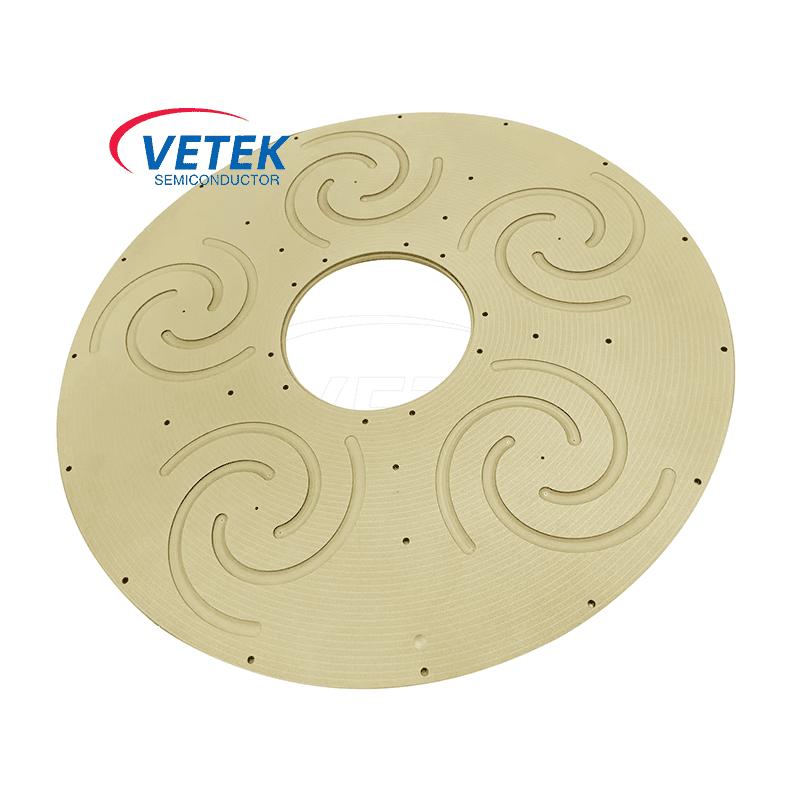

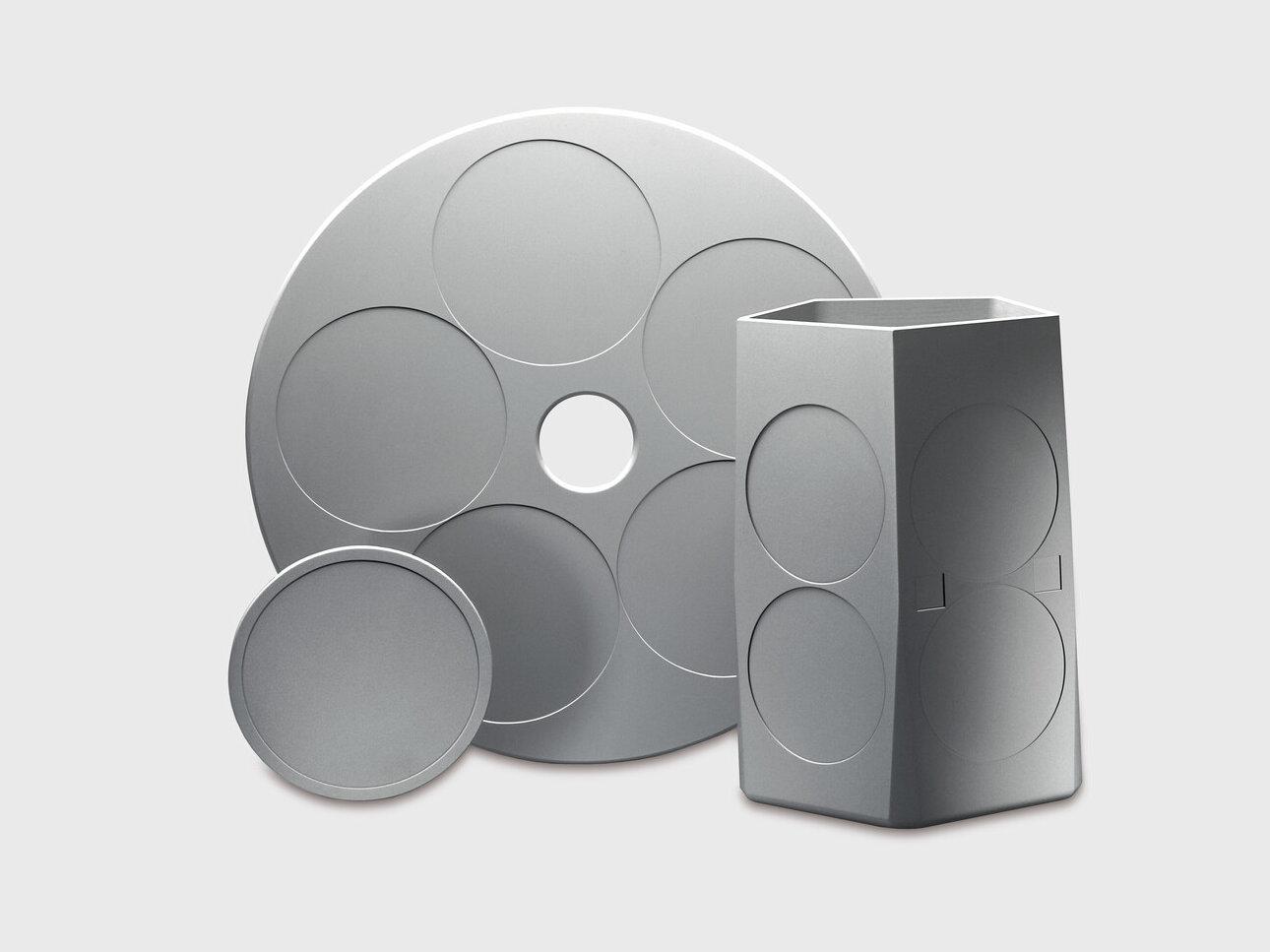

V reakcijskih komorah CVD za epitaksijo GaN in SiC se prevleka TaC široko uporablja za komponente, kot so nosilci rezin, satelitski diski, šobe in senzorji. Te komponente morajo delovati dlje časa v visokotemperaturnih in korozivnih okoljih, prevleka TaC pa lahko znatno podaljša njihovo življenjsko dobo in izboljša izkoristek postopka. V opremi MOCVD, kot je Aixtron G5, se je izkazalo, da je prevleka TaC ključni material za zagotavljanje stabilnosti procesa.

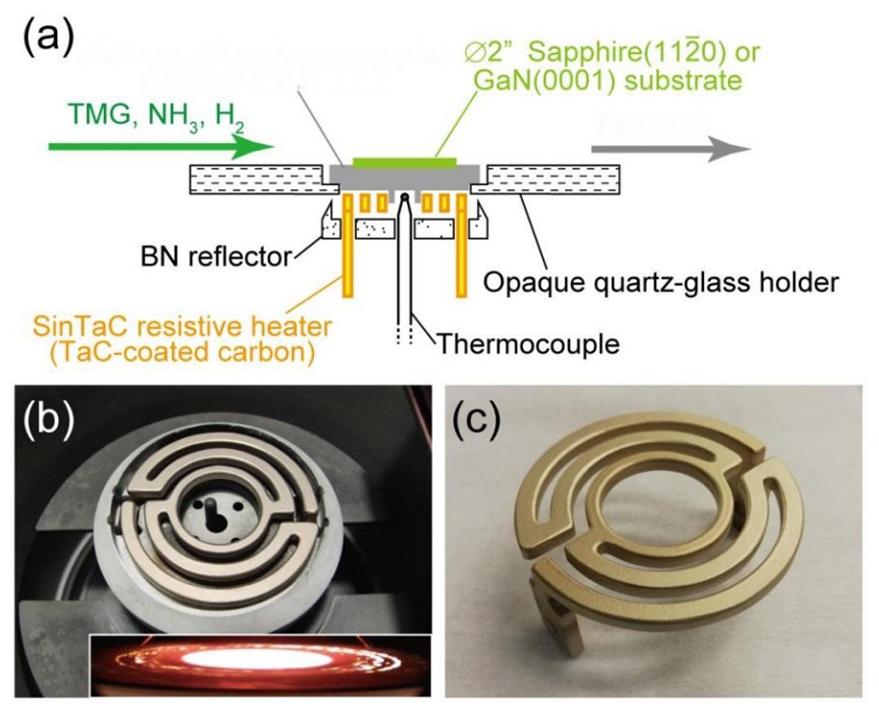

3.3 Sistemski grelniki MOCVD
Grafitni grelniki, prevlečeni s TaC, so bili uspešno uporabljeni v sistemih MOCVD. V primerjavi s tradicionalnimi grelniki, prevlečenimi s pBN, grelniki TaC zagotavljajo boljšo učinkovitost in enakomernost ogrevanja, zmanjšujejo porabo energije in zaradi nižje površinske emisijske vrednosti (0,3) pomagajo izboljšati celovitost toplotnega polja. Glede na raziskave, ki so jih izvedli Fan et al., nizka emisivnost prevleke TaC ne le izboljša enakomernost temperature za rast kristalov, ampak tudi izboljša kakovost epitaksialnega nanašanja GaN.

3.4 Visokotemperaturne industrijske aplikacije
Poleg področja polprevodnikov se lahko prevleka TaC uporablja tudi za visokotemperaturne industrijske komponente, kot so uporovni grelni elementi, brizgalne šobe, ščitni obroči in vpenjala za trdo spajkanje, pri čemer v celoti izkorišča svoje celovite prednosti toplotne odpornosti in odpornosti proti koroziji.

4. CVD TaC proti SiC prevleki: Kako izbrati?

V industriji polprevodnikov sta CVD SiC in CVD TaC dva najbolj priljubljena zaščitna premaza za grafitne komponente. Izbira je odvisna od posebnih temperaturnih zahtev procesa.

CVD SiC prevleka:Nizek koeficient toplotnega raztezanja, dobra strukturna stabilnost in stroškovne prednosti v okoljih pod 1800 °C, ki se pogosto uporabljajo v scenarijih srednje do visoke temperature, kot so epitaksialni pladnji LED in epitaksialni pladnji iz monokristalnega silicija.

CVD TaC prevleka:Višja toplotna stabilnost (tališče 3880 °C v primerjavi s ~2700 °C za SiC), močnejša kemična inertnost, posebej primerna za ultravisoke temperature in zelo korozivna okolja nad 2000 °C, kot sta rast monokristala SiC in epitaksija GaN.

Preprosto povedano:Kadar procesne temperature presežejo 1800 °C, zlasti ko so vpleteni jedki plini, kot sta vodik in amoniak, je prevleka TaC najboljša izbira.

5. Tržne možnosti in trendi v industriji

Hitra širitev rasti monokristalov SiC in epitaksije vleče povpraševanje po prevlekah TaC strmo navzgor. Dve nedavni tržni študiji kažeta na trg na robu znatne rasti. QYResearch v svojem poročilu Global TaC Coating Market Outlook, poglobljena analiza in napoved do leta 2031 določa svetovni trg prevlek iz tantalovega karbida leta 2024 na okoli 45 milijonov USD in predvideva, da bo do leta 2031 dosegel 142 milijonov USD – skupna letna stopnja rasti 17,9%. Podatki družbe Global Info Research so v istem razponu, saj trg leta 2024 ocenjujejo na približno 47 milijonov USD in napovedujejo dvig na 143 milijonov USD do leta 2031, kar pomeni CAGR 17,5 %. Skladnost med temi napovedmi daje zaupanje, da prevleka TaC prehaja v fazo trajne rasti.

Kdo oskrbuje ta trg, ostaja dokaj koncentriran na vrhu. Momentive Technologies, Tokai Carbon in Toyo Tanso skupaj predstavljajo približno 76 % svetovnega prihodka [10]. Geografsko gledano vodi Severna Amerika s približno 45 % trga, medtem ko je Azija in Pacifik blizu z okoli 41 %. To regionalno ravnovesje pa se začenja spreminjati. Kitajski proizvajalci veliko vlagajo, da bi zapolnili vrzel, in VeTek Semiconductor je primer tega: zmogljivost CVD TaC prevleke podjetja zdaj zajema komponente s premerom do 750 mm, kar ga uvršča med redke domače proizvajalce, ki lahko obdelujejo dele v tem obsegu.

Če pogledamo naprej, prehod na 8-palčne substrate SiC postavlja višjo letvico za enotnost toplotnega polja in zanesljivost premaza v proizvodni opremi. Samo ta trend bo verjetno utrdil vlogo TaC prevleke kot strateškega materiala v proizvodnji rezin v prihodnjih letih.

6. VeTek Semiconductor's TaC Coating Technology

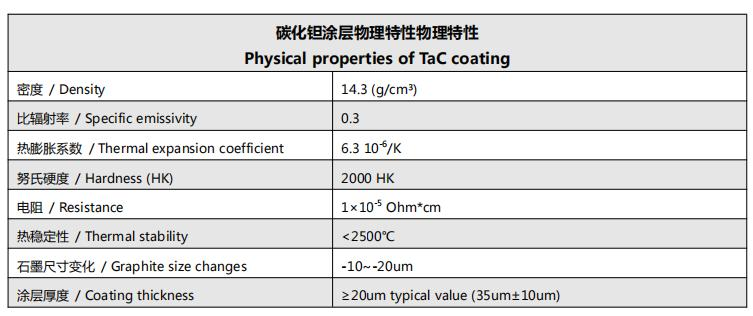

Vir podatkov: VeTek Semiconductor Product Technical Specifications

VeTekov CVD TaC premaz se ponaša z dobro temperaturno stabilnostjo, ultra visoko čistostjo, odpornostjo proti koroziji H₂/NH3/SiH₄/Si, močno odpornostjo na toplotne udarce, visoko oprijemljivostjo na grafitne podlage in enakomerno prekrivnostjo premaza. Uporablja se lahko za glavne komponente, kot so indukcijski grelni sprejemniki, uporovni grelni elementi in deli za toplotno zaščito. Podjetje ima napredne zmogljivosti strojne obdelave za izdelavo grafitnih, keramičnih ali ognjevzdržnih kovinskih substratnih komponent in zagotavlja interno obdelavo SiC ali TaC keramičnih prevlek na enem mestu ter storitve premazovanja za dele, ki jih dobavljajo stranke.

7. Zaključek

Ker se industrija polprevodnikov tretje generacije pospešuje proti večjim velikostim (8-palčni), večji gostoti moči in nižjim stroškom, postajajo zahteve glede zmogljivosti materialov v proizvodnih procesih vse strožje. S svojim izjemno visokim tališčem, izjemno kemijsko inertnostjo in odličnimi mehanskimi lastnostmi postaja prevleka CVD TaC »zlati standard« za visokotemperaturne polprevodniške procese nad 2000 °C. Od rasti monokristalov SiC do epitaksije GaN, od grelnikov MOCVD do nosilcev rezin, prevleka TaC zagotavlja nepogrešljivo materialno osnovo za proizvodnjo polprevodnikov.

VeTek Semiconductor je zavezan zagotavljanju visokokakovostnih izdelkov za prevleke CVD TaC in prilagojenih rešitev za globalne stranke z nenehnim vlaganjem v raziskave in razvoj ter tehnološkim ponavljanjem. Če potrebujete podrobne tehnične podatke, analizo preseka SEM ali oceno risbe po meri, nas kontaktirajte.

Reference

[1] Sun, J., Zhang, Q. in Li, X. (2021).Napredek raziskav o prevlekah iz tantalovega karbida na ogljikovih materialih. Napredek v znanosti o materialih.(Na voljo na ScienceDirect)

[2] Kim, D. Y., et al. (2016).Kemično naparjanje tantalovega karbida iz sistema TaCl5-C3H₆-Ar-H₂. Časopis Korejskega keramičnega društva, 53 (6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).Študija o razvoju mikrostrukture in mehanskih lastnosti prevlek TaC na osnovi grafita v različnih težkih pogojih. Journal of Alloys and Compounds, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S. I., et al. (2019).Raziskave o vplivu TaC prevleke na SiC PVT procesno kontrolo in kakovost kristalov. Podatki skupnih raziskav,Univerza Dong-Eui, Južna Koreja.

[5] Meng, J., et al. (2022).Nadzor kakovosti rasti z optimizacijo strukture lončka za rast monokristala SiC velikih velikosti. Journal of Crystal Growth,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYResearch. (2025).Globalna tržna napoved za premaze TaC, poglobljena analiza in napoved do leta 2031.
