CVD prevleke v polprevodniški epitaksiji: inženirski parametri, izbira SiC/TaC in nadzor napak

Avtor | Inženir Nickwu | Inženir, oddelek za napredne materiale, Vetek Semiconductor

Uvod: Pri epitaksiji je prevlečeni grafitni suceptor del toplotne, kemične in kontaminacijske meje reaktorja. Njegova vrednost ni samo v debelini prevleke, temveč v tem, kako dosledno končni del ohranja temperaturo rezin, stabilnost površine in ponovljivost skozi cikle rasti in čiščenja.

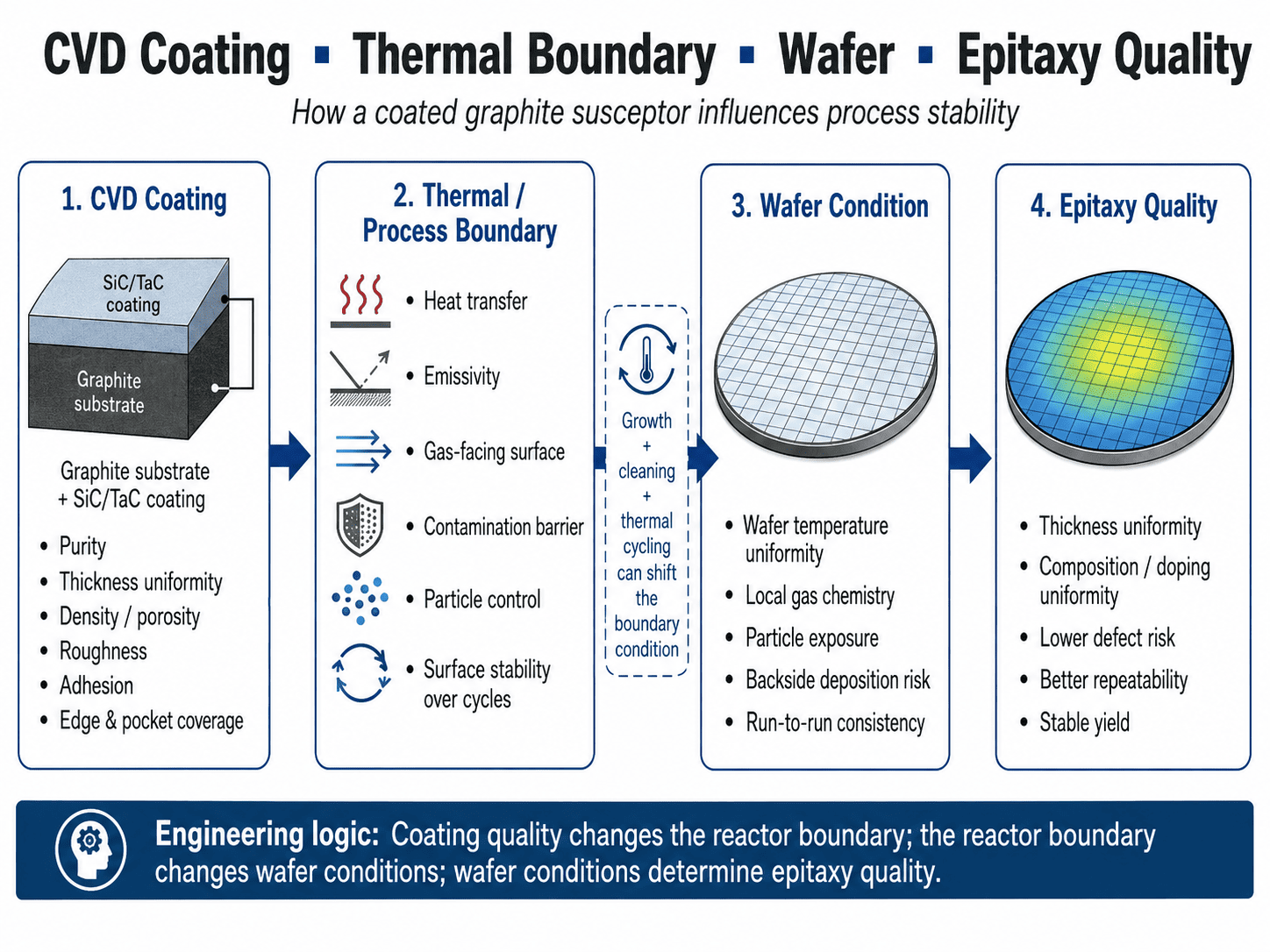

1. CVD prevleka kot meja procesa epitaksije

Temeljni sklep: Tudi pri nespremenjeni temperaturi, tlaku in pretoku plina lahko hrapavost premaza, usedline, geometrija žepa ali degradacija vmesnika spremenijo prenos toplote in kemijo površine. Prevlečeni suceptor je zato treba obravnavati kot procesno kritično komponento reaktorja in ne kot pasivno držalo za rezine.

Tipične temperature rasti ponazarjajo obremenitev: GaN MOCVD pogosto poteka blizu 1000–1100 °C, epitaksija Si okoli 1050–1200 °C in epitaksija SiC približno 1500–1700 °C. Temperatura rezin je odvisna od moči grelnika in geometrije suceptorja, emisijske sposobnosti, globine žepa, vrtenja in pretoka plina.

Planetarni MOCVD uporablja laminarni tok in večkratno vrtenje nosilcev za izboljšanje debeline, sestave in enotnosti dopinga.[1]

2. Parametri prevlek CVD SiC in TaC

Temeljni sklep: "100 μm prevleka" ni popolna specifikacija polprevodnika. Gostoto, čistost, mikrostrukturo, hrapavost, CTE, porazdelitev debeline, adhezijo in kontrolo napak je treba upoštevati skupaj, zlasti pri žepih, robovih, luknjah in zasenčenih elementih, kjer se lahko lokalno odlaganje razlikuje.

Inženirska veriga je:

CVD razmerje temperatura / tlak / plin → rast zrn → gostota / hrapavost / napetost → življenjska doba prevleke.

Višji tlak je povečal hrapavost in poroznost, medtem ko je previsoka temperatura povzročila bolj grobe strukture.[3]

3. Toplotna enakomernost in ponovljivost med serijami

Temeljni sklep: Prevleka lahko postane procesno nesprejemljiva, preden se vidno odlušči. Odmik debeline, umik, usedline ali sprememba hrapavosti lahko spremenijo prenos toplote in emisijsko sposobnost med rezinami in susceptorjem, kar povzroči temperaturni ali medsebojni odmik, medtem ko je komponenta mehansko še vedno videti nedotaknjena.

Toplotna bilanca rezin:

Qtotal = Qprevod + Qsevanje + Qkonvekcija

Prevlečeni suceptor vpliva na te pogoje prek lastnosti materiala, stanja površine in geometrije. Globina žepa je pomembna, ker kopičenje premaza spremeni končno geometrijo vgradnje rezin.

Nominalna prevleka 100 μm, ki se spreminja okoli žepa, lahko spremeni lokalno toplotno pot in končne dimenzije. Majhna variacija ne povzroči samodejno neenakomernosti, vendar mora biti globina žepa po nanosu CTQ.

Med proizvodnjo:

rastne usedline + čiščenje + toplotno kroženje → hrapavost/emisivnost → drift toplotne meje → drift temperature rezin → drift hitrosti rasti/sestave.

Življenjska doba komponent bi morala biti zato opredeljena z mejami postopka – ne zgolj z "brez vidnih zlomov".

4. Izbira CVD SiC v primerjavi s CVD TaC

Temeljni sklep: CVD SiC je praktična osnova za številne dele epitaksije Si, GaN in SiC zaradi svoje zrelosti, čistosti in združljivosti z grafitom. TaC postane privlačen, ko ekstremna temperatura ali kemija, bogata s Si, povzroči recesijo SiC kot preverjen mehanizem za omejevanje življenjske dobe.

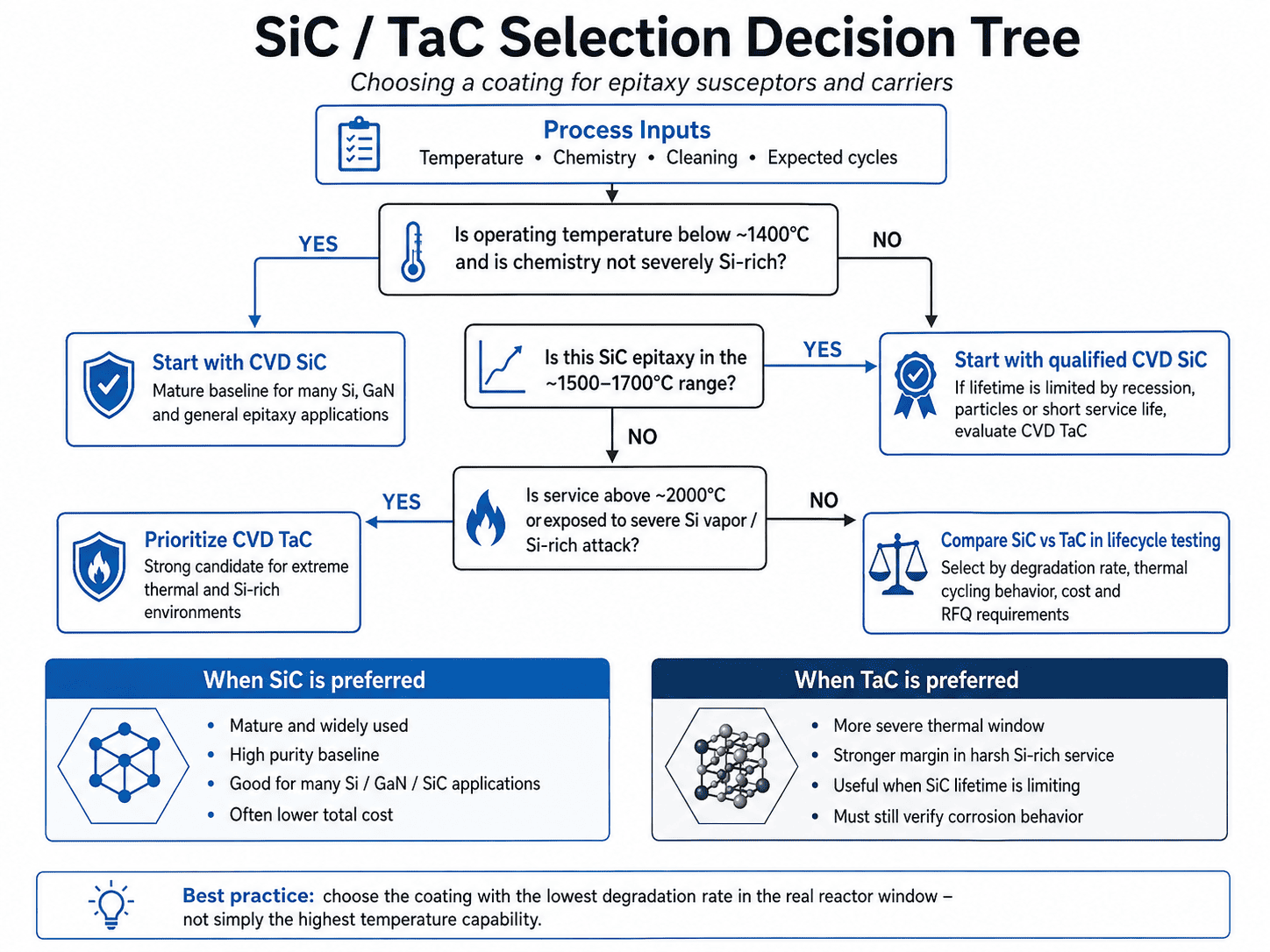

Izbirno drevo odločitve T < ~1400 °C in SiC kemično združljiv?

→ Da: kvalificirati CVD SiC.

→ Ne: nadaljuj.

SiC epitaksija pri ~1500–1700 °C?

→ Začnite s preverjenim SiC. Če prevladujejo recesija, delci ali kratko življenje, primerjajte TaC.

>2000 °C ali močna izpostavljenost hlapom Si?

→ Dajte prednost vrednotenju TaC.

TaC ni kemično neranljiv. Pri 1973 K v silicijevi pari je CVD TaC tvoril reakcijske produkte TaSi₂/SiC; povečana izpostavljenost Si poveča globino korozije in hrapavost.[4] Izbira mora torej temeljiti na stopnji razgradnje v dejanskem reaktorju, ne le na tališču.

5. Mehanizmi odpovedi CVD prevleke

Temeljni sklep: Večina okvar prevlečenega susceptorja nastane zaradi povezane toplotne obremenitve, neenakomernosti nanašanja, kemične recesije in poškodb pri čiščenju ali rokovanju. Analiza napak mora povezati vidno napako z njenim koreninskim mehanizmom in nato s simptomom rezine, namesto da se ustavi pri "luščenju prevleke".

Uporabno razmerje toplotne napetosti prvega reda je:

σ ≈ E × Δα × ΔT

kjer je E modul prevleke, Δα razlika CTE prevleke/podlage in ΔT toplotni odklon. Zato je ujemanje CTE grafita pomembno skoraj tako kot čistost prevleke.

Globoki žepi, luknje in utori lahko sprejmejo različen transport predhodnika:

lokalna tanka/porozna prevleka → toplotni/kemični napad → izpostavljenost grafitu → erozija → delci → tveganje napake na rezinah.

Komponenta lahko torej doseže konec življenjske dobe postopka pred mehanskim koncem življenjske dobe.

6. Zahteve glede kvalifikacij in RFQ

Temeljni sklep: Usposobljenost mora pogoje v reaktorju pretvoriti v merljive CTQ in jih preveriti na končni geometriji. Samo materialni certifikati ne zadostujejo; cilj je ponovljiva celovitost prevleke, dimenzije in termično/kemično obnašanje s pomočjo reprezentativnih ciklov rasti in čiščenja.

Praktična specifikacija mora vsebovati:

• Material: grafitna stopnja, čistost, CTE; faza in čistost premaza.
• Premaz: debelina, lokalne meje, hrapavost, merila luknjice/poroznosti, adhezija ali merila termičnega cikla.
• Geometrija: globina žepa po nanosu, ravnost/iztekanje, OD/ID, luknje in CTQ, povezani z vrtenjem.
• Proces: velikost rezin, temperatura, plini, tlak, način ogrevanja/vrtenja, čistilna kemija in pričakovani cikli.

Priporočene kontrolne točke:

Prihod → ​​definirani cikli rasti → čiščenje → konec življenjske dobe.

Korelacija teh kontrolnih točk s podatki o delcih in rezinah je bolj uporabna kot sam vizualni pregled.

7. Pogosta vprašanja

Kako debel naj bo CVD SiC?

Približno 100 μm je uporabna referenca, ne univerzalni optimum. Geometrija, dovoljena odpornost proti koroziji, napetost in toleranca dimenzij določajo cilj.

Ali je debelejši premaz vedno obstojen dlje?

Ne. Doda rezervo proti koroziji, lahko pa tudi poveča preostalo napetost in dimenzijski premik.

Zakaj se prevleka SiC lušči?

Tipični povzročitelji so neusklajenost CTE, preostale napetosti, napake vmesnika, geometrija robov, toplotno kroženje, kemični napad in poškodbe zaradi čiščenja.

Kdaj naj TaC nadomesti SiC?

Ko se izkaže, da je visokotemperaturni napad ali napad, bogat s Si, prevladujoča meja življenjske dobe SiC, TaC pa daje boljši rezultat življenjskega cikla.

Zaključek

Temeljni sklep: Grafit, prevlečen s CVD, mora biti opredeljen kot del postopka epitaksije. Cilj je stabilno toplotno, kemično in dimenzijsko obnašanje v celotni proizvodnji, pri čemer je konec življenjske dobe opredeljen z merljivimi procesnimi CTQ in ne samo z vidnimi poškodbami.

Inženirska veriga je:

grafitni substrat → mikrostruktura CVD → končna geometrija → toplotna/kemična stabilnost → ponovljivost rezin.

Boljše vprašanje ni preprosto "Kako debel je premaz?" ampak "Kako se bo ta komponenta obnašala po ponavljajočih se ciklih rasti, čiščenja in toplote in katera merljiva meja določa konec njene življenjske dobe?"

Reference

[1] AIXTRON SE, Planetarni princip (MOCVD).

[2] SGL Carbon, prevleka SIGRAFINE® SiC – podatki o materialu.

[3] Huo Y. et al., Znanstvena poročila 16, 4150 (2026), »Študija korelacije proces-struktura-lastnost pri CVD-SiC prevlekah na grafitnih substratih.«

[4] Hao K. et al., Vacuum 241, 114677 (2025), »Mehanizmi korozije, povzročeni s silicijevo paro CVD TaC prevlek na grafitnih substratih.«

Inženir Nickwu ima 15 let izkušenj pri raziskavah in razvoju CVD premazov in materialov za vroče cone na osnovi ogljika. Vodil je projekt uvedbe množične proizvodnje prvih kitajskih grafitnih komponent, prevlečenih s TaC, ki se uporabljajo v 8-palčni SiC epitaksiji. Sodeloval je pri številnih projektih načrtovanja vročih con in analize napak za rast kristalov SiC in ima sedem patentov za izume, povezanih z materiali vročih con.
