Zakaj rast kristalov iz silicijevega karbida (SiC) PVT ne more brez prevlek iz tantalovega karbida (TaC)?

V procesu gojenja kristalov silicijevega karbida (SiC) z metodo fizičnega hlapnega transporta (PVT) je ekstremno visoka temperatura 2000–2500 °C "dvorezen meč" - medtem ko poganja sublimacijo in transport izvornih materialov, hkrati dramatično poveča sproščanje nečistoč iz vseh materialov v sistemu termičnega polja, zlasti kovinskih elementov v sledovih, ki jih vsebuje običajni grafit. komponente vroče cone. Ko te nečistoče vstopijo v rastni vmesnik, bodo neposredno poškodovale kakovost jedra kristala. To je temeljni razlog, zakaj so prevleke iz tantalovega karbida (TaC) postale »obvezna možnost« in ne »izbirna izbira« za rast kristalov PVT.

1. Dvojne destruktivne poti nečistoč v sledovih

Škoda, ki jo povzročijo nečistoče kristalom silicijevega karbida, se odraža predvsem v dveh osnovnih dimenzijah, ki neposredno vplivata na uporabnost kristala:

• Nečistoče lahkih elementov (dušik N, bor B):V pogojih visoke temperature zlahka vstopijo v rešetko SiC, nadomestijo ogljikove atome in tvorijo donorske energijske nivoje, kar neposredno spremeni koncentracijo nosilca in upornost kristala. Eksperimentalni rezultati kažejo, da se lahko za vsako povečanje koncentracije nečistoč dušika za 1 × 10¹⁶ cm⁻³ upornost n-tipa 4H-SiC zmanjša za skoraj en red velikosti, kar povzroči odstopanje končnih električnih parametrov naprave od projektnih ciljev.
• Nečistoče kovinskih elementov (železo Fe, nikelj Ni):Njihovi atomski polmeri se bistveno razlikujejo od atomov silicija in ogljikovih atomov. Ko so vključeni v mrežo, povzročijo lokalno deformacijo mreže. Ta napeta območja postanejo mesta nukleacije za dislokacije bazalne ravnine (BPD) in napake zlaganja (SF), kar resno poškoduje strukturno celovitost in zanesljivost naprave kristala.



2. Za jasnejšo primerjavo so učinki obeh vrst nečistoč povzeti na naslednji način:

3. Trojni zaščitni mehanizem prevlek iz tantalovega karbida

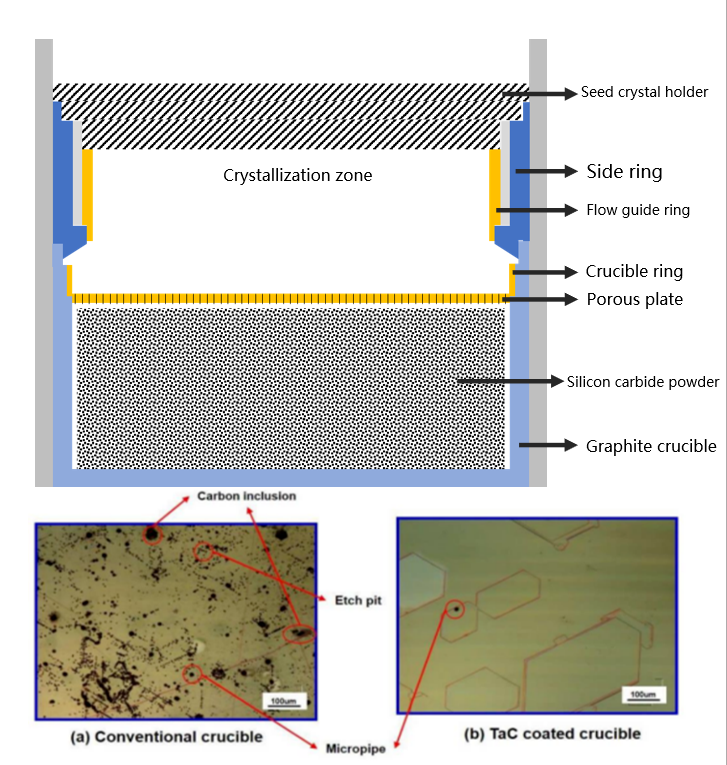

Za blokiranje onesnaženja z nečistočami pri njihovem izvoru je nanos prevleke iz tantalovega karbida (TaC) na površino grafitnih komponent vroče cone s kemičnim naparjevanjem (CVD) dokazana in učinkovita tehnična rešitev. Njegove glavne funkcije se vrtijo okoli "proti kontaminaciji":

Visoka kemična stabilnost:Ni podvržen pomembnim reakcijam s hlapi na osnovi silicija v visokotemperaturnih okoljih PVT, s čimer se izognemo samorazgradnji ali ustvarjanju novih nečistoč.

Nizka prepustnost:Gosta mikrostruktura tvori fizično oviro, ki učinkovito blokira difuzijo nečistoč navzven iz grafitne podlage.

Intrinzična visoka čistost:Premaz ostane stabilen pri visokih temperaturah in ima nizek parni tlak, kar zagotavlja, da ne postane nov vir kontaminacije.

4. Zahteve glede čistosti jedra za premaz

Učinkovitost rešitve je v celoti odvisna od izjemne čistosti premaza, ki jo je mogoče natančno preveriti s testiranjem z masno spektrometrijo žarečega praznjenja (GDMS):

5. Praktični rezultati uporabe

Po uporabi visokokakovostnih prevlek iz tantalovega karbida je mogoče opaziti jasne izboljšave tako v fazi rasti kristalov silicijevega karbida kot v fazi izdelave naprave:

Izboljšanje kakovosti kristalov:Gostota dislokacij v bazalni ravnini (BPD) se na splošno zmanjša za več kot 30 %, enakomernost upornosti rezin pa se izboljša.

Izboljšana zanesljivost naprave:Napajalne naprave, kot so SiC MOSFET-ji, izdelani na substratih visoke čistosti, kažejo izboljšano doslednost prebojne napetosti in zmanjšane stopnje zgodnjih okvar.

Prevleke iz tantalovega karbida s svojo visoko čistostjo ter stabilnimi kemičnimi in fizikalnimi lastnostmi tvorijo zanesljivo oviro čistosti za kristale silicijevega karbida, gojene s PVT. Preoblikujejo komponente vročih območij – potencialni vir sproščanja nečistoč – v nadzorovane inertne meje, ki služijo kot ključna temeljna tehnologija za zagotavljanje kakovosti jedrnega kristalnega materiala in podpirajo množično proizvodnjo visoko zmogljivih naprav iz silicijevega karbida.

V naslednjem članku bomo raziskali, kako prevleke iz tantalovega karbida dodatno optimizirajo toplotno polje in izboljšajo kakovost rasti kristalov s termodinamičnega vidika. Če želite izvedeti več o celotnem postopku pregleda čistosti premazov, lahko podrobno tehnično dokumentacijo dobite na naši uradni spletni strani.
