Zakaj je grafit prevlečen s silicijevim karbidom za polprevodniško epitaksijo?

Pri polprevodniški epitaksiji se grafit le redko izbere preprosto zato, ker lahko prenese visoke temperature. Njegova resnična vrednost je v kombinaciji obdelovalnosti, toplotnega odziva, električnega obnašanja in zmožnosti oblikovanja kompleksnih reaktorskih komponent, kot so sodčasti prijemalniki, prijemalniki za palačinke, držala za enojne rezine in nosilci MOCVD. Vendar ista grafitna površina, ki zagotavlja te prednosti, ni vedno primerna za neposredno in ponavljajočo se izpostavljenost okolju epitaksije. Zato je veliko kritičnih grafitnih komponent zaščitenih z gostokemično naparjeno prevleko iz silicijevega karbida, ki ustvarja tisto, kar se običajno opisuje kotSiC prevlečen grafit.

Inženirski koncept je preprost, a pomemben: grafitno telo zagotavlja strukturno in toplotno platformo, medtem ko plast CVD SiC postane površina, obrnjena proti procesu. Nastalo komponento je zato treba obravnavati kot en integriran materialni sistem in ne kot grafit z neobvezno zaščitno plastjo.

Zakaj je grafit še vedno pomemben v epitaksijskih reaktorjih

Epitaksijalni suceptor opravi precej več dela kot preprosto držanje rezine. Vzpostavlja mehanski položaj rezine, sodeluje pri prenosu toplote in, odvisno od zasnove reaktorja, sodeluje z vrtenjem, indukcijskim segrevanjem in pretokom plina. Majhne spremembe v globini žepa, ravnosti, površinskem profilu ali toplotnem obnašanju lahko spremenijo lokalno okolje rezin in na koncu vplivajo na epitaksialno enotnost.

Ta zahteva pojasnjuje nadaljnjo uporabo drobnozrnatega in izostatičnega grafita. Grafit je mogoče natančno obdelati v geometrije, ki bi jih bilo veliko težje ali dražje izdelati iz številnih gostih keramičnih materialov. Zagotavlja tudi toplotne in električne lastnosti, ki so združljive z več koncepti reaktorjev z vročo steno in indukcijskim ogrevanjem.

Za komercialni silicij inSiC epitaksija, SGL Carbon identificira izostatični grafit visoke trdnosti kot osnovni material za prevlečene suceptorje in ugotavlja, da kakovost materiala suceptorjev neposredno vpliva na kakovost epitaksialne plasti. Ozke tolerance dimenzij, homogena prevleka in čistost se zato obravnavajo kot povezane zahteve in ne kot neodvisne specifikacije.

Težava je v tem, da material, primeren za izdelavo termičnega telesa, ni nujno optimalna površina za stik s procesno atmosfero. To razlikovanje je temeljni razlog za uporabo silicijevega karbida.

Zakaj goli grafit ni idealna površina, obrnjena proti procesu

A golo grafitno komponentodeluje v okolju, ki vsebuje visoke temperature, reaktivne predhodne pline ter ponavljajoče se segrevanje in ohlajanje. Pod temi pogoji lahko površina postopoma postane del reaktorske kemije.

Pri epitaksiji s silicijevim karbidom je to vprašanje še posebej jasno. Objavljeno delo o SiC CVD na osnovi klorida opisuje grafitne suceptorje, prevlečene s SiC posebej za preprečevanje sproščanja nečistoč in dodatnih ogljikovodikov iz vročega grafita med rastjo. Isto delo poroča, da lahko degradacija prevleke SiC na vročih točkah vpliva na ponovljivost med serijami, kar ponazarja, da lahko stanje površine suceptorja postane del samega procesa.

Tveganje je torej širše od preproste oksidacije. Neposredna izpostavljenost lahko povzroči kemični napad, postopno hrapavost površine, sproščanje delcev, izpostavljenost sledi nečistoč ali neželene reakcije med grafitom in procesnim plinom. Čistilni cikli lahko uvedejo še en stresni mehanizem, ker mora ista komponenta večkrat preživeti tako kemijo usedanja kot kemijo čiščenja komore.

Za proizvodnjo polprevodnikov to ustvari nezaželeno povratno zanko. Degradacija površine spremeni stanje suceptorja; spreminjajoči se suceptor lahko spremeni lokalno kemično in toplotno mejo okoli rezine; in spreminjajoča se meja lahko zmanjša ponovljivost procesa.

Namen premazovanja grafita torej ni le narediti del "bolj odporen proti koroziji". Je ohranitimeja, obrnjena proti procesu, sčasoma stabilnejša.

CVD SiC kot funkcionalni vmesnik med grafitom in procesom

Prevleka CVD SiC ustvari gosto površino silicijevega karbida nad strojno obdelanim grafitnim ohišjem. Komercialne SiC prevleke se običajno nanašajo s kemičnim naparjevanjem pri temperaturah nad približno 1200 °C. SGL Carbon poroča o tipičnih temperaturah nanašanja 1.200–1.300 °C in posebej poudarja, da je treba obnašanje grafitne podlage pri toplotnem raztezanju uskladiti s prevleko, da se zmanjša toplotna obremenitev.

Ko je sloj SiC enkrat odložen, deluje kot funkcionalni vmesnik med grafitom in atmosfero reaktorja. Njegova kemična odpornost zmanjšuje neposreden napad na spodnji ogljik. Njegova gostota omejuje neposredno izpostavljenost grafita procesnemu okolju. Njegova visoka čistost zagotavlja bolj nadzorovano površino v bližini rezine, njegova mehanska celovitost pa pomaga zmanjšati nastajanje delcev, povezanih z erozijo.

Te prednosti so odvisne od tega, ali premaz ostane nedotaknjen. Prevleka s slabo enakomerno debelino, lokalnimi luknjicami, zaostalo napetostjo ali šibkim oprijemom lahko sčasoma poči ali se razloji. Ko se to zgodi, je grafit ponovno izpostavljen in zaščitna funkcija se lokalno izgubi.

Iz tega razloga samo debelina prevleke ni pomembna metrika kakovosti. Uporabnejši inženirski parametri so kombinacijačistost, gostota, površinska hrapavost, enakomernost debeline, mikrostruktura, združljivost substrata in celovitost vmesnika.

Mersen sledi istemu materialno-sistemskemu pristopu v svojih smernicah za polprevodniško opremo. Opisuje ultra čist grafit, prevlečen s SiC za epitaksijo in MOCVD, ter posebej poudarja združljivost CTE med grafitom in silicijevim karbidom kot pogoj za dolgoročno celovitost prevleke.

V praksi idealna komponenta ni tista z najdebelejšo plastjo SiC. Je tista, v kateri so kakovost grafita, struktura prevleke, tolerance strojne obdelave in delovni pogoji dovolj dobro usklajeni, da ostanejo stabilni skozi ponavljajoče se procesne cikle.

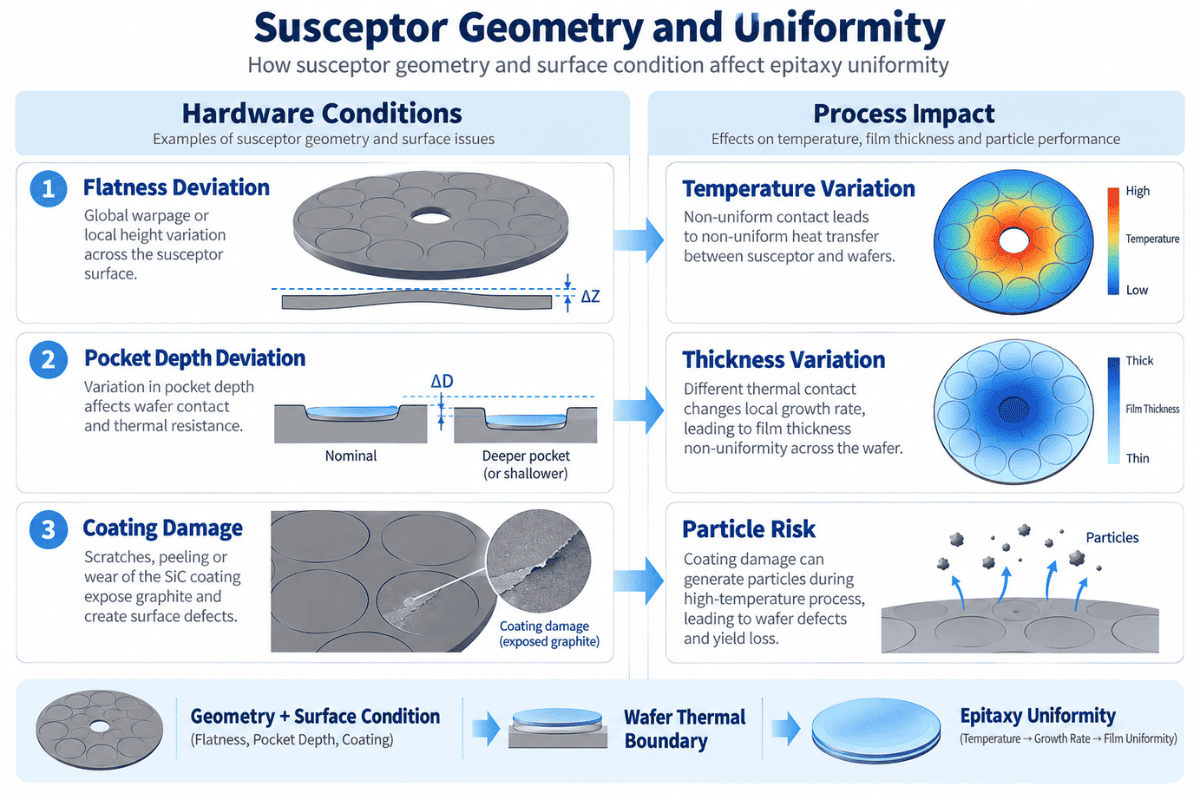

Kako geometrija in ploskost susceptorja vplivata na enakomernost temperature rezin?

Vrednost suceptorja, prevlečenega s SiC, postane jasnejša, ko na komponento gledamo kot na del toplotnega polja in ne le kot na potrošni material.

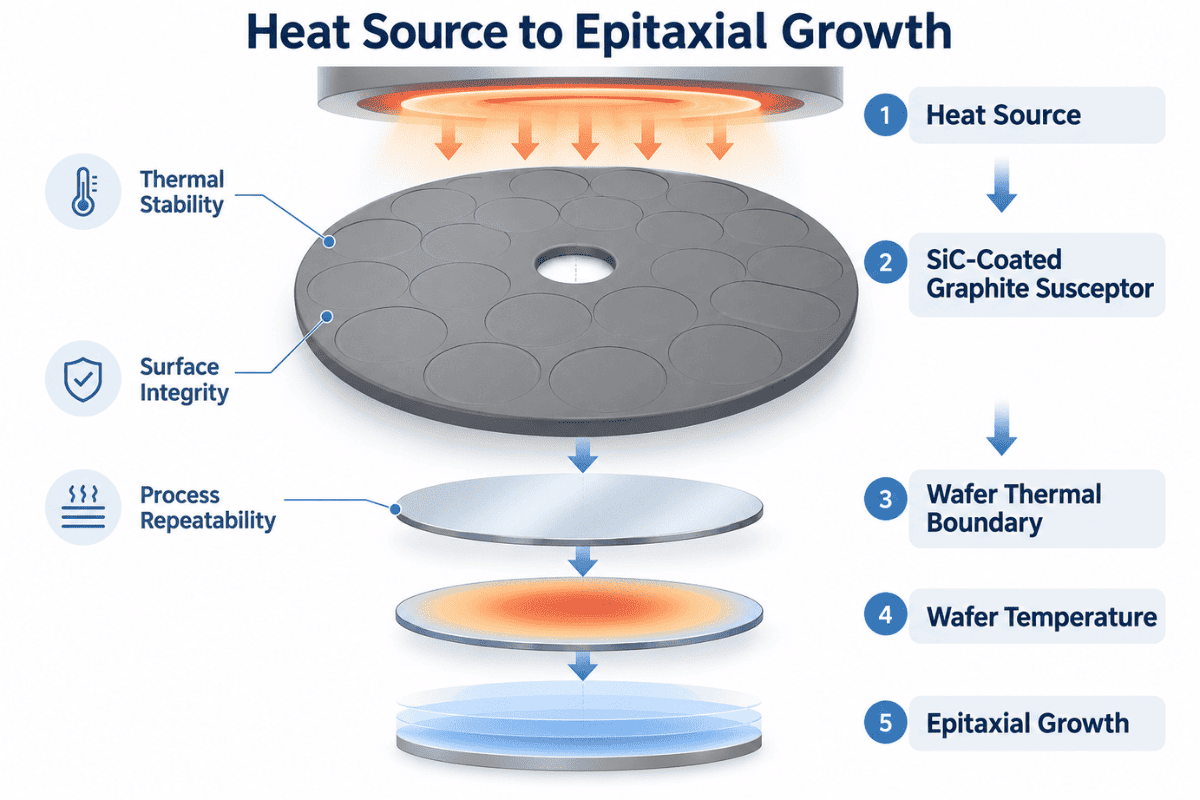

Energijsko pot v poenostavljenem sistemu epitaksije lahko predstavimo kot:

Vir toplote → Grafitni susceptor, prevlečen s SiC → Toplotna meja rezine → Temperatura rezine → Epitaksialna rast

Vsak vmesnik je pomemben. Če se suceptor popači, če žepi spremenijo dimenzijo, če se usedline naberejo neenakomerno ali če prevleka lokalno odpove, se lahko razmere, ki jih ima rezina, spremenijo, tudi če nominalni recept reaktorja ostane nespremenjen.

Zato sta natančna obdelava in kakovost premaza tesno povezani. SGL Carbon poudarja žepni profil, ravnost, površinsko obdelavo, čistost in homogeno SiC prevleko za silicijeve epitaksijske sprejemnike ter prav tako povezuje lastnosti suceptorjev s kakovostjo epitaksialne plasti.

Podobno razmerje obstaja v MOCVD. Nosilci rezin vrtijo substrate skozi nadzorovano toplotno in prekurzorsko polje, toplotno obnašanje nosilca pa prispeva k porazdelitvi temperature rezin. SGL Carbon ugotavlja, da se grafit visoke čistosti, homogeni SiC premazi in ozke dimenzijske tolerance uporabljajo za nadzor zmogljivosti nosilca v aplikacijah MOCVD, povezanih z LED in GaN.

Zato bi bilo netočno trditi, da sama prevleka SiC "izboljša epitaksialni izkoristek." Bolj obrambna inženirska ugotovitev je, da stabilna, dobro zasnovana grafitna komponenta, prevlečena s SiC, pomaga ohranjatitermični, kemični in kontaminacijski robni pogojipotreben za ponovljivo epitaksijo.

To razlikovanje je pomembno tako za tehnično natančnost kot za usposobljenost dobavitelja.

Zakaj se zahteve med silicijevo in SiC epitaksijo razlikujejo

Koncept osnovnega materiala je podoben za epitaksijo iz silicija in SiC, vendar je resnost delovnega okolja drugačna.

Pri silicijevi epitaksiji morajo prevlečeni suceptorji z visoko čistostjo ohranjati dimenzijsko natančnost, toplotno enotnost in čisto procesno površino. Komercialni dobavitelji dajejo velik poudarek ravnosti, geometriji žepov, toleranci strojne obdelave in homogenosti prevleke, ker je suceptor del sistema za segrevanje rezin.

SiC epitaksija običajno povzroči večjo toplotno in kemično obremenitev na vročem območju. Rast SiC na osnovi klorida lahko na primer deluje pri temperaturah okoli 1570 °C v objavljenih študijah reaktorjev. V takih pogojih postane degradacija prevleke na lokaliziranih vročih točkah še posebej pomembna, ker lahko spremembe na površini suceptorja vplivajo na ponovljivost v več serijah.

Ustrezno vprašanje torej ni, ali je prevleka SiC "boljša" za en postopek kot za drugega. Pravilno vprašanje je, ali je arhitektura prevleke združljiva z dejanskotemperatura, kemija plina, toplotni cikel, metoda čiščenja in geometrija komponent.

Ista logika velja pri ocenjevanju alternativnih premazov, kot je TaC, ali pri obravnavi komponent iz trdnega SiC. Izbira materiala mora slediti procesnemu okolju in ne generični hierarhiji materiala.

Določanje grafita, prevlečenega s SiC, kot tehnične komponente

Tehnično pomembna specifikacija se začne z reaktorjem in ne s prevleko.

Dobavitelj mora razumeti postopek epitaksije, konfiguracijo reaktorja, velikost rezin, geometrijo komponent, delovno temperaturo, procesne pline in čistilno kemijo, preden opredeli zahteve glede grafita in prevleke. Risba komponent mora nato določiti geometrijo žepa, ravnost, kritične dimenzije in končno obdelavo površine. Šele po razumevanju teh zahtev je treba dokončno določiti debelino prevleke, enakomernost, hrapavost in merila za pregled.

Ta pristop spremeni RFQ iz zahteve po blagu –

"Citat aGrafitni suceptor, prevlečen s SiC.”

—na inženirsko specifikacijo, zgrajeno okoli dejanskega procesa.

Pri komponentah za epitaksijo cilj ni le povečati življenjsko dobo prevleke. Cilj je ohraniti komponento, ki podpirastabilna temperatura rezin, nadzorovana kontaminacija, nizko tveganje za delce, konsistentnost dimenzij in ponovljivi pogoji rasticelotno predvideno obdobje delovanja.

pogosta vprašanja

1. Zakaj je grafit pri epitaksiji prevlečen s silicijevim karbidom?

Grafit zagotavlja obdelovalnost in uporabne toplotne lastnosti, medtem ko CVD SiC zagotavlja kemično stabilno, procesno obrnjeno površino visoke čistosti. Kombinacija omogoča kompleksnim grafitnim sprejemnikom, da delujejo v zahtevnih polprevodniških okoljih.

2. Zakaj ne bi uporabili golega grafita?

Goli grafit lahko medsebojno deluje z reaktivnimi plini, izpostavi nečistoče, postane hrapav ali sčasoma ustvari delce. Gosta SiC prevleka ločuje grafit od procesne atmosfere.

3.Ali prevleka SiC odpravlja kontaminacijo?

Ne. Zmanjšuje tveganje kontaminacije, povezane z grafitom, ko prevleka ostane nedotaknjena, vendar lahko kontaminacija izvira tudi iz plinov, površin komore, usedlin, rokovanja in drugih komponent reaktorja.

4. Ali prevleka SiC vpliva na toplotno učinkovitost?

ja Prevleka, grafitna podlaga, geometrija komponente in stanje površine skupaj vplivajo na toplotno mejo med suceptorjem in rezino. Premaz je zato treba oceniti kot del celotne komponente.

5. Katere informacije mora vsebovati RFQ?

Uporaben RFQ mora vključevati model reaktorja, vrsto postopka, velikost rezin, risbo komponente, delovno temperaturo, procesne in čistilne pline, zahteve za grafit, specifikacijo prevleke, kritične tolerance, končno obdelavo površine, merila za pregled in zahtevano količino.
